车载式高压移动变电站三维设计模型

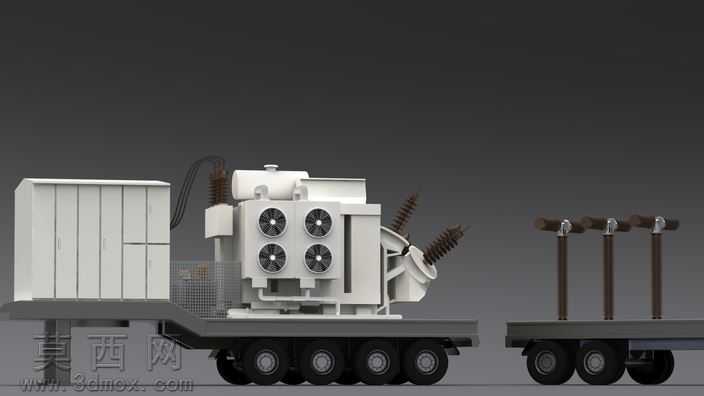

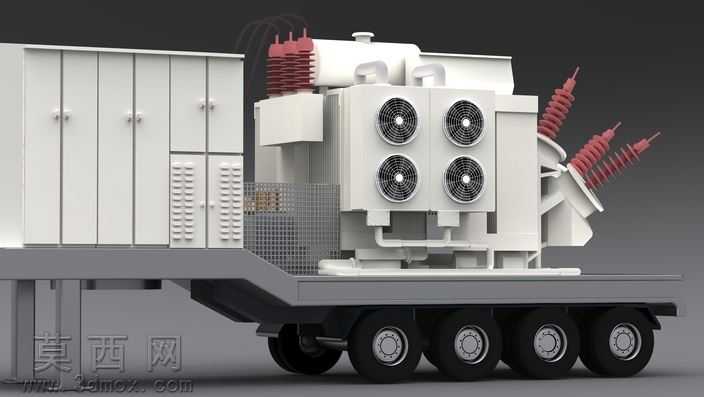

本模型为车载式高压移动变电站完整三维设计成果，建模过程中严格遵循电力设备车载集成的行业设计规范，采用自顶向下的装配设计思路完成全结构搭建。首先完成重载拖车底盘的基准建模，还原多轴重载挂车的车架结构、车桥布局、轮胎总成与承载平台参数，确保底盘承载能力匹配上部变电设备的总重要求，预留设备安装的固定点位与走线空间。上部变电单元采用分区模块化建模思路，左侧为高低压配电柜舱体，还原柜内分隔布局、柜门铰链结构、通风散热格栅与门锁结构，舱体采用密封式设计满足户外作业的防护要求；右侧为核心主变压器单元，精准还原变压器本体的散热风机阵列、高低压绝缘套管、储油柜、接线端子等细节结构，其中四组轴流散热风机采用独立零件建模，还原扇叶、防护网与安装支架结构，红色高压绝缘套管按照真实电压等级的外形比例建模，还原伞裙结构与接线端头细节。舱体与变压器之间设置金属防护隔离网，既满足安全防护要求，又保证设备通风散热需求。建模过程中对所有钣金件采用钣金特征建模，还原板材折弯、焊接拼缝的工艺细节，对结构件采用实体建模保证装配干涉检查的准确性，整体装配完成后进行全局干涉校验，确保各部件在车辆行驶、设备作业状态下无结构冲突。材质渲染阶段，为金属柜体赋予哑光灰白色户外喷塑材质，为底盘赋予深灰色重载金属漆材质，为绝缘套管赋予红色陶瓷绝缘材质，为轮胎赋予黑色橡胶材质并还原胎面纹理，为散热网赋予金属网格材质，通过光影调整还原设备户外作业的真实质感，整体模型完整呈现移动变电站的集成结构与布局逻辑，可用于电力设备方案展示、结构校核、车载改装设计参考等场景。
