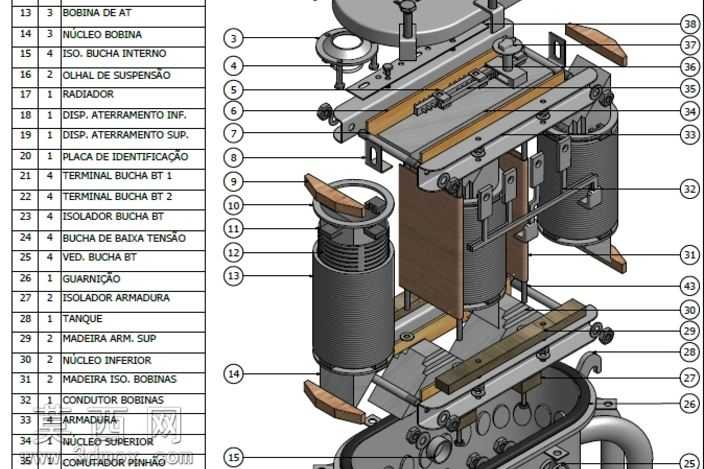

三相电力变压器爆炸视图结构模型

本模型为三相电力变压器的完整三维结构设计，采用爆炸视图的呈现形式，清晰展现了设备各组成部件的装配关系与位置排布，完整还原了油浸式三相变压器的内部构造逻辑。建模过程中严格遵循电力变压器的实际设计规范，对每一个零部件的尺寸比例、装配间隙都做了精准还原，从高压侧套管、低压侧出线结构，到铁芯叠片组、绕组线圈总成，再到油箱壳体、散热组件、悬挂固定结构、密封衬垫、绝缘构件都做了精细化建模。模型构建时先完成核心功能部件的参数化搭建：铁芯部分按照三相三柱式的叠片结构做了分层建模，还原了铁芯的叠压装配特征；绕组部分区分了高压绕组与低压绕组的层级结构，还原了绕组的绕制形态与绝缘分隔结构；高低压出线套管部分还原了瓷绝缘结构、导电杆、密封固定件的细节，同时对油箱的焊接结构、吊攀结构、放油阀组件、密封胶条都做了细节刻画。材质配置上，针对不同部件的实际材质做了区分：铁芯与金属结构件赋予冷轧硅钢片、钢材的金属质感，绕组部分赋予绝缘漆包线的材质特征，绝缘套管赋予陶瓷绝缘材质，密封件赋予橡胶材质，散热结构件赋予对应金属涂装质感，整体材质贴合真实设备的视觉特征。爆炸视图的排布经过精心设计，将所有零部件按照装配顺序沿轴向分层展开，每一个部件都保留了与装配位置对应的引导线，同时配套了完整的零件明细标注，清晰对应每一个零件的名称与序号，能够直观呈现整台变压器从单个零件到整机的装配逻辑。该设计可用于变压器结构教学、装配工艺演示、产品展示等场景，能够帮助使用者快速理解三相变压器的内部构造与各部件的功能作用，模型结构完整，细节丰富，所有部件均可单独拆分编辑，具备较高的参考与实用价值。
