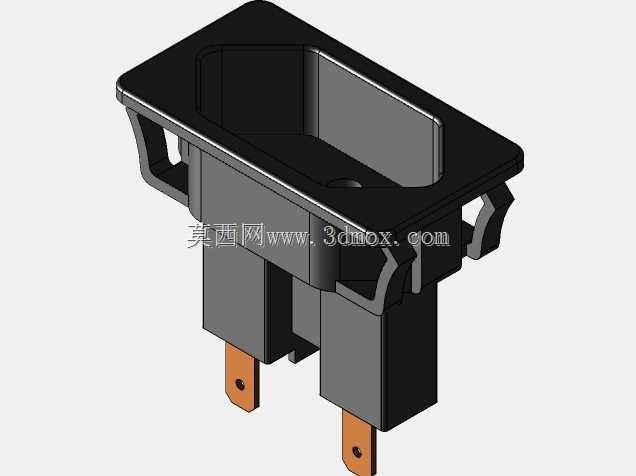

10A规格带接地卡入式电源插座结构

　　这款带接地极的两孔电源接插件，日常多嵌入各类小型机电设备、仪器仪表、工控终端的壳体面板上，作为设备市电输入的接驳端口使用，额定通流能力10A，适配常规民用及工业低压供电回路的取电需求。从实际落地的使用场景来看，这类插座常出现在台式检测仪器、小型自动化控制箱、桌面型工业设备的侧方或后方面板上，用户无需额外外接接线端子排，直接将对应规格的电源插头插入即可完成设备供电接驳，大幅降低现场接线的复杂度，也能避免外露接线带来的误碰、拉扯松脱风险。

　　设计层面首先考虑的是面板安装的便捷性，整体采用带法兰边的卡入式结构，法兰边作为安装定位面，贴合面板外侧，两侧带弹性倒扣的卡爪结构，安装时仅需在设备面板上开出对应尺寸的矩形安装孔，将插座从面板外侧推入安装孔，卡爪受孔壁挤压产生弹性形变，待完全推入后卡爪回弹卡在面板内侧，配合法兰边的限位即可完成插座的固定，无需额外使用螺丝紧固，装配效率远高于传统螺丝固定的插座结构，也不会在面板正面留下螺丝安装位，兼顾面板外观的整洁度。插脚部分采用铜质基材，外露插片做了平直度管控，确保与插头内部夹片的接触面积足够，降低长期通电后的接触电阻，避免接插部位过热引发的安全隐患；插脚根部与插座本体的结合位置做了加强筋结构，分散插头插拔时的应力，避免多次插拔后插脚出现歪斜、松动甚至脱落的问题。

　　插座本体的绝缘外壳采用黑色耐温绝缘塑料注塑成型，材料具备一定的阻燃等级与抗形变能力，在设备内部工作温度波动的环境下不会出现壳体开裂、变形的问题，内部插脚之间的绝缘隔层做了加厚处理，确保不同极性插脚之间的爬电距离满足低压电气安全规范要求，避免极间击穿短路的风险。从安装边界尺寸来看，法兰边的外轮廓尺寸略大于面板安装孔，确保安装后能够完全覆盖安装孔的裁切边缘，不会出现缝隙漏光或者积灰的问题；插座本体嵌入面板内部的深度做了紧凑化设计，不会过度占用设备壳体内部的布线空间，适配内部空间局促的小型仪器设备安装需求；插脚的伸出长度、中心间距严格对应适配插头的尺寸规范，保证插头插入后啮合到位，不会出现插接过浅导致的接触不良、意外松脱问题。

　　在实际选型适配过程中，这类卡入式插座需要重点核对面板开孔的长宽尺寸、安装孔到壳体内部元器件的安全距离，确保插座推入后不会与内部的PCB板、布线、结构件产生干涉；同时需要确认插脚的接线方式，这类插座的插脚尾部一般采用焊片或者快速接线端子结构，方便设备内部电源线的快速压接或者焊接，接线完成后插脚尾部与内部带电部件之间需要保留足够的绝缘间隙，避免与设备内部的金属结构件接触引发短路。另外，插座的插拔寿命做了对应优化，弹性卡爪的形变行程经过反复验证，多次拆装后仍能保持足够的卡紧力，不会因为设备维护时反复拆装插座导致卡接失效；插脚的夹持力匹配对应插头的插拔力度，既不会因为插拔过紧导致用户操作费力，也不会因为插拔过松导致插头受轻微拉扯就脱落。从结构细节来看，插座的插口内部做了防误插的导向结构，只有对应规格的插头才能顺利插入，避免非适配插头强行插入导致的插脚变形、内部结构损坏；插口边缘做了圆角过渡，插头插入时能够顺利导向对位，不会出现插头边缘卡滞的问题。
