带LED指示12V船型断路器开关结构

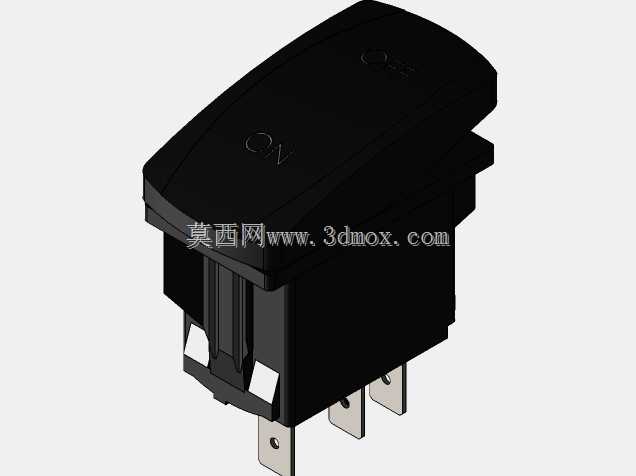

　　这款带双状态LED指示的12V断路器式船型开关，在低压直流电控场景里的适配性很强，日常做车载改装、小型工控柜体、户外便携储能设备的回路通断与过载保护都能用到，和普通无指示船型开关比，它把通断状态反馈、过载脱扣保护整合在同一个安装位里，不用额外在面板上开孔装状态指示灯，能省不少面板布局的空间。从结构设计逻辑来看，这款开关采用了常见的船型翘板按压结构，按压行程控制在3mm左右，按动的反馈阻尼做了适配，不会出现轻触误触发的问题，同时翘板表面做了细微的防滑纹理，戴薄劳保手套操作也能准确按到位。开关的插脚采用标准快插式铜镀锡端子，三个端子分别对应公共端、常开端、常闭端？不对，仔细看插脚布局是三个引脚，其中两个是主回路通断引脚，

　　第三个是LED指示灯的供电引脚，对应12V直流供电场景，开关拨到OFF档位时红色LED点亮，提示回路处于断开状态，拨到ON档位时绿色LED点亮，提示回路处于导通供电状态，灯光亮度做了匀光处理，不会在暗光环境下出现刺眼的光斑，户外强光下也能清晰辨识状态。安装边界上，这款开关采用标准的卡入式面板安装结构，安装开孔尺寸是行业通用的28mm×15mm长方孔，开孔公差控制在±0.2mm即可顺利卡入，开关本体两侧自带弹性卡扣，卡入面板后不需要额外打螺丝固定，拆装维护的时候用平口螺丝刀轻轻撬动卡扣边缘就能取出，维护效率很高。开关本体的外形做了圆弧过渡处理，翘板和本体之间的缝隙控制在0.3mm以内，能达到基础的防尘防泼溅要求，适配车载、

　　户外设备这类可能遇到少量溅水、积尘的使用场景。内部结构上，开关的动触点采用银合金材质，接触电阻低，长时间通过额定电流的时候不会出现触点过热氧化的问题，自带的过载脱扣结构，在回路电流超过额定阈值的时候会自动脱扣断开回路，不需要额外在回路里串接保险丝，减少了回路的接线节点，降低了线路故障的概率。做三维建模的时候，这款开关的细节还原要注意几个关键点：一是翘板表面的ON/OFF标识是凹陷式的模印，不是后期丝印，建模的时候要做出0.2mm的凹陷深度；二是两侧的弹性卡扣要做出合理的倾斜角度，还原实际装配时的弹性变形空间；三是底部的三个插脚要做出标准的0.8mm厚度，插脚末端的倒角要符合快插端子的通用尺寸，保证和标准6.

　　3mm快插端子的配合间隙合理，不会出现插接过松或者插不进去的问题。在实际选型应用的时候，要注意这款开关的额定工作电压是直流12V，不能直接用在220V交流回路里，LED的供电极性要和回路供电极性匹配，接反的话指示灯不会点亮，但不影响开关本身的通断功能。开关的本体材质采用阻燃PA66，耐温范围在-20℃到85℃之间，适配大部分常规低压电控场景的工作温度要求，不会因为长时间通电发热出现壳体变形的问题。
