带压力表式气体减压器结构设计

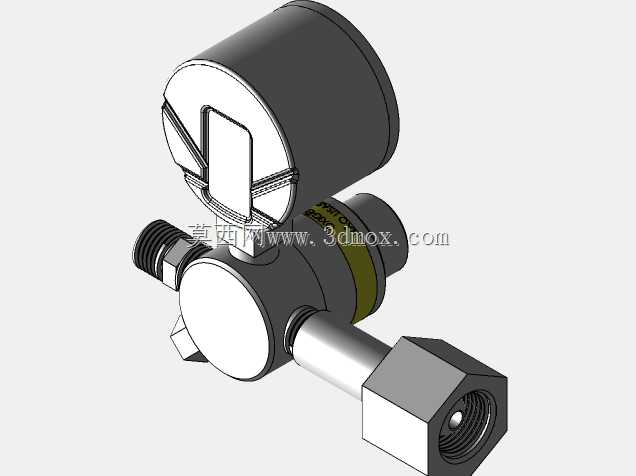

　　在工业气路输送、实验室供气、焊接切割作业等场景中，气源输出压力往往远高于终端用气设备的额定工作压力，同时气源压力会随储气量变化出现波动，直接接入终端不仅会造成设备损坏，还可能引发安全事故，这就需要在气源与终端之间设置减压稳压装置，这款带压力表的减压器就是针对这类需求设计的核心气路元件。从结构设计来看，该减压器采用一体式阀体布局，将压力检测、减压调节、管路连接三个功能模块集成在同一阀体上，减少了外接管路带来的泄漏点，整体结构紧凑，适合在安装空间有限的设备面板、气路排布密集的实验台架上使用。阀体上的圆形压力表通过螺纹接口与高压腔连通，能够实时显示输入端的气源压力，方便操作人员判断气源剩余储量以及输入端压力是否处于正常工作区间，

　　避免因气源压力不足导致的终端设备工作异常。阀体侧面的调节旋钮采用滚花防滑设计，操作人员无需借助额外工具即可手动调节输出压力，旋钮内部连接调压弹簧与膜片组件，通过改变弹簧预紧力调整膜片的受力平衡，进而控制阀芯的开合度，实现输出压力的稳定控制，当输入端压力出现波动时，膜片会自动调整阀芯开度，抵消输入压力变化带来的输出波动，保证终端用气压力始终维持在设定区间内。在接口设计上，该减压器设置了两个不同规格的外螺纹进气接口与一个内螺纹出气接口，能够适配不同管径的输气管路，进气端的外螺纹接口采用标准管螺纹规格，无需额外加工转接接头即可直接与常见的高压气瓶、气路支管连接，出气端的内螺纹接口搭配六角锁紧结构，连接管路后可以通过扳手拧紧锁紧螺母，

　　避免管路受外力拉扯出现松动脱落，接口处的密封面采用锥面密封设计，相比平面密封能够承受更高的工作压力，减少高压工况下的气体泄漏风险。从安装边界来看，该减压器的主体外形近似圆柱体，压力表部分突出阀体上表面，安装时需要在安装面板上预留对应直径的安装孔，同时要保证压力表上方留有足够的读数空间，避免被周边设备遮挡压力显示，阀体侧面的调节旋钮与管路接口需要预留操作空间，方便后续使用过程中进行压力调节与管路拆装。在实际应用中，这类减压器常被用于氧气、氮气、氩气等常见工业气体的输送管路中，针对焊接作业场景，减压器的稳压特性能够保证焊枪输出的气体流量稳定，避免因压力波动导致的焊接保护气供给不足，提升焊接成型质量；在实验室分析仪器的供气系统中，

　　稳定的输出压力能够保证仪器内部的气路元件工作在额定压力区间，延长精密元件的使用寿命，同时保证分析数据的准确性。设计过程中，阀体的流道经过优化，高压气体进入阀体后先经过缓冲腔降压，再通过阀芯节流进入低压腔，避免高压气体直接冲击膜片组件，延长膜片的使用寿命，同时流道的转角处采用圆弧过渡，减少气体流动过程中的阻力损失，降低减压过程中的气流噪音。阀体材质选用高强度铜合金，既能够保证足够的结构强度承受高压气体的作用力，又具备良好的耐腐蚀性，适配多种工业气体的输送需求，不会因气体中的微量杂质出现锈蚀卡滞的问题。压力表的外壳采用金属材质包裹，具备一定的抗冲击能力，能够适应车间、工地等复杂的作业环境，避免轻微磕碰导致的压力表损坏。在日常维护层面，该减压器的模块化设计使得易损件更换十分便捷，当调压弹簧出现疲劳、膜片出现老化破损时，只需拆开阀体上的端盖即可更换对应零件，无需整体更换减压器，降低了设备的维护成本。
