带压力表式气体调压阀结构设计

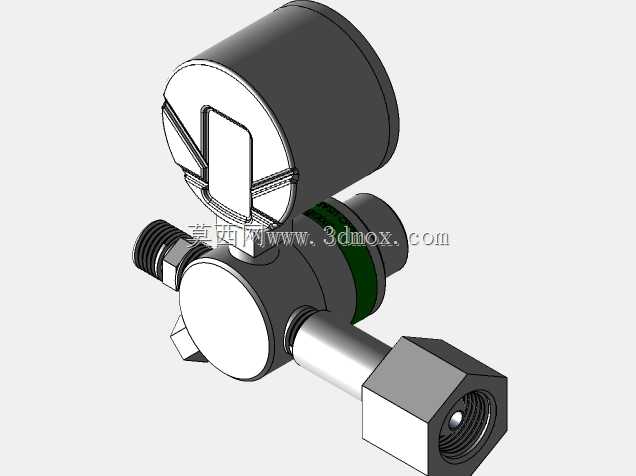

　　在工业气体输送、实验室气路配套、中小型商用燃气供给这类场景里，管路输入端的压力往往存在波动，直接接入后端用气设备会造成设备工况不稳，甚至超压损坏密封元件，这类带压力显示的一体式调压阀，就是为解决这类压力匹配问题设计的。从结构上看，这款调压阀把压力检测、压力调节、管路连接三个功能模块整合在同一个阀体上，没有额外外接压力表的冗余接头，减少了管路泄漏点，整体集成度更高。阀体主体采用锻造铜质基体，表面做了钝化处理，兼顾耐压强度与抗腐蚀能力，适合压缩空气、惰性气体、低压燃气等多种常见介质的输送场景。顶部的圆形压力表模块通过轴向密封螺纹直接旋入阀体上腔，和阀体内的压力反馈腔直接连通，不需要额外引压管，压力显示的滞后量更小，

　　操作人员在调节压力的时候可以直接观察表盘数值变化，不用侧身查看外接仪表，操作视角更友好。阀体侧面的调节旋钮采用滚花防滑结构，旋钮内部和阀杆之间设置了预紧弹簧，转动旋钮的时候可以改变弹簧压缩量，从而调整阀瓣的开启高度，实现输出压力的线性调节，调节到位后旋钮自带的锁止结构可以避免管路振动导致的压力漂移。进出气接口采用了两种不同的连接形式，一端是外螺纹直插接头，适合和硬质金属管路直接旋接，另一端是带内螺纹的活接螺母结构，可以适配不同壁厚的软管或者带外螺纹的设备进气口，安装的时候不需要额外配置转接头，能适配多数常规气路的安装需求。从安装边界来看，阀体整体的横向最大尺寸不超过120mm，纵向从压力表顶端到管路接头底端的高度约95mm，

　　安装时不需要预留太大的操作空间，即使在密集排布的气路面板上，也能留出足够的扳手操作空间来紧固接头。设计的时候特意把压力表的表盘朝向和调节旋钮的操作面做了角度错开，调节压力的时候手部不会遮挡压力表表盘，能实时观察压力调整的数值，避免调节过压。阀体内的密封件采用耐老化丁腈橡胶材质，阀瓣和阀座的密封面做了研磨处理，在额定压力范围内的泄漏量满足工业级密封要求，不需要频繁更换密封元件。在实际选型应用中，这类一体式调压阀常被用在酒店后厨燃气接驳、实验室分析仪器气路输入、小型气动设备的前端减压工位，相比分体式的调压阀加压力表的组合，它的整体安装高度更低，接头数量更少，长期使用的泄漏风险更低。建模过程中需要注意几个关键配合尺寸：

　　压力表和阀体连接的螺纹密封面的同轴度要控制在0.05mm以内，避免安装后压力表倾斜影响读数，同时保证密封性能；阀杆和阀体导向孔的配合间隙要控制在合理范围，间隙过大会导致阀杆卡滞，调节不顺畅，间隙过小则会因为加工公差导致装配困难；活接螺母和接头体的配合要留有适当的轴向窜动量，方便安装的时候对准管路螺纹，不会因为同轴度误差导致螺纹错扣。另外，阀体内部的流道做了圆弧过渡处理，没有直角突变结构，气体通过的时候不会产生明显的紊流噪声，同时也减少了流道内的杂质沉积，长期使用不会因为杂质卡滞阀瓣导致调压失效。在安装尺寸校核上，要注意活接螺母的最大回转半径，安装时在螺母周围预留至少15mm的扳手操作空间，不需要把整个阀体周围都留出大空间，只要在接头紧固位置预留操作位即可，适合在紧凑的气路排布场景中使用。这款调压阀的压力调节范围覆盖了常用的低压气体输送区间，压力表的刻度范围和调压阀的输出压力区间做了匹配，不会出现调节到最大压力时压力表指针超出量程的情况，也不会因为量程过大导致小压力区间读数精度不足。
