医用级氧气除湿过滤罐体结构设计

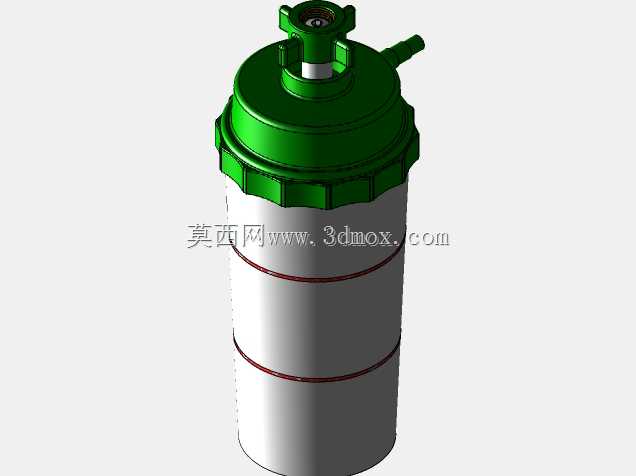

　　在临床氧疗、中心供氧系统终端、小型制氧设备输出端这类场景里，氧气输送过程中因温差析出的液态冷凝水如果直接进入患者呼吸道，轻则造成呛咳不适，重则引发院内感染风险，这类罐体就是为解决该类问题设计的核心气液处理部件。从结构设计逻辑来看，顶部的绿色端盖采用旋拧式快拆结构，周向均匀分布的防滑棱边完全适配徒手拆装需求，不需要额外工具就能完成内部滤芯的更换操作，端盖顶部的接口为标准氧气通路快插接口，侧部伸出的斜向接头为冷凝水导流出口，接口的拔插角度经过反复调整，能避免外接管路弯折造成气路堵塞。罐体主体采用三段式筒身结构，两道环形密封筋配合内置的硅胶密封圈，能在0.4MPa的常规供氧压力下实现完全无泄漏，筒身的壁厚经过强度校核，

　　选用透明医用级PC材质时可以直接观察内部冷凝水的积存高度，方便运维人员及时判断是否需要排水或者更换内部过滤组件。设计过程中优先考虑了安装边界的适配性，整体罐体为竖直安装形态，底部为平端面结构，可以直接卡在设备预留的卡槽内，不需要额外设计固定支架，整体外径控制在65mm范围内，总高度不含顶部接头为160mm，能适配绝大多数桌面式制氧机、墙式供氧终端的安装空间，不会和周边的流量调节阀、流量计部件产生安装干涉。功能层面，罐体内部的空腔预留了三级过滤的安装空间，最上层为高分子疏水膜，用来拦截大颗粒的液态水滴，中间层为变色硅胶指示层，能直观显示除湿材料的失效状态，最下层为导流沉降腔，被拦截的冷凝水顺着筒壁流入底部储水腔，

　　不会被气流二次裹挟带出。气路走向采用下进上出的设计逻辑，输入的氧气从端盖侧部的接口进入后，先沿筒壁螺旋下行，利用离心力将大粒径液滴甩到筒壁实现初步分离，再经过三层过滤介质从顶部的输出接口送出，这种流道设计能在极低的气阻下实现98%以上的液态水分离效率，不会因为加装除湿部件造成氧气输出压力下降，影响终端的氧流量供给。在细节处理上，端盖和筒身的连接螺纹采用梯形密封螺纹，相比普通三角螺纹，其密封面的接触面积更大，多次拆装后也不会出现密封失效的问题，侧部的排水接口采用标准鲁尔接头规格，可以直接对接通用的集水袋或者排水管路，不需要额外定制转接头。针对不同应用场景的适配需求，该结构可以通过更换筒身材质实现不同的耐压等级，

　　选用金属材质筒身时可以适配工业制氧、高原供氧等更高压力的使用场景，接口尺寸也可以根据实际管路规格做等比例调整，核心的气液分离流道结构不需要做大幅修改就能直接复用。实际使用过程中，该部件的维护周期相比传统一体式湿化瓶提升了三倍，因为快拆结构的设计，内部过滤组件的更换时间可以控制在十秒以内，不需要将整个罐体从设备上拆下就能完成耗材更换，大幅降低了临床运维的工作量。设计时还特意考虑了误操作防护，端盖的旋拧方向和常规氧气接头的旋紧方向一致，避免运维人员拆装时误将整个罐体从设备上拧下，造成氧气泄漏的风险，筒身的环形加强筋除了密封作用外，还能提升筒身的径向抗挤压能力，即使受到意外磕碰也不会出现筒身开裂的问题。
