弯角式传感连接管路组件结构设计

　　这套弯角式传感连接管路组件，主要面向工业现场传感检测回路的介质传输需求设计，常见应用在液压系统压力检测、气动回路信号采集、流体管路参数监测的场景中，承担着将传感器检测端与主介质管路连通、同时适配狭小安装空间走线路径的作用。很多工业设备的阀组安装区域空间局促，传感器如果直接垂直安装在主管道上，往往会和周边的阀块、管线、设备护板产生干涉，这套组件通过两端的弯角接头搭配中间连接硬管，能够把传感器的安装位置偏移出主管道的垂直投影区域，既保证传感器检测端和介质管路的连通密封性，又能避开周边的安装干涉点，给后期传感器的调试、拆装留出足够的操作空间。

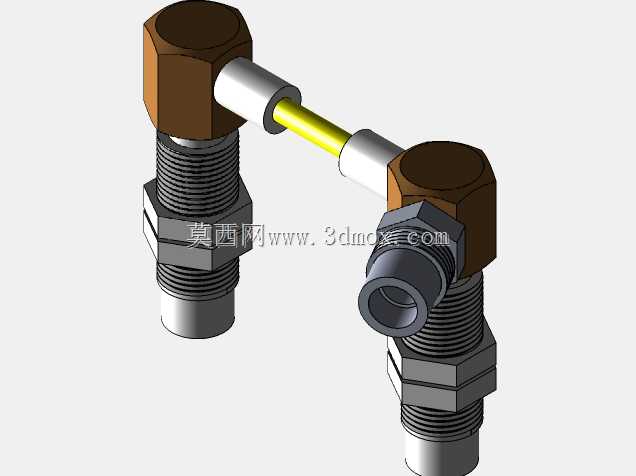

　　从功能特性来看，两端的接头采用外螺纹穿板安装结构，配套的锁紧六角螺母可以将接头固定在设备安装板或者阀块的安装面上，接头端部的内锥密封面能够和传感器的检测端、主管路的取压口形成可靠的硬密封，不需要额外加装密封垫片就能承受中低压工况下的介质压力，避免长期运行出现渗漏问题。中间的连接管段采用金属硬管结构，相比柔性软管，硬管的介质容积更稳定，在压力、流量类参数检测的场景中，能够减少管路容腔变化带来的检测信号滞后，提升传感检测的响应速度；管段两端和接头的连接采用卡套式压合结构，装配时只需要将管段插入接头内孔，拧紧端部的锁紧螺帽就能完成固定，现场安装不需要复杂的焊接或者粘接工序，后期如果需要调整管路走向，只需要松开螺帽调整管段角度再锁紧即可，适配不同设备的安装空间差异。

　　设计过程中首先考虑的是安装边界的适配性，接头的外螺纹采用常规的公制细牙螺纹规格，适配市面上绝大多数工业传感器的安装螺纹尺寸，不需要额外加工转换接头；穿板安装的螺纹段长度预留了足够的调节余量，能够适配3到10毫米厚度的安装面板，不管是薄型的设备护板还是厚型的阀块安装面，都能通过锁紧螺母可靠固定。中间连接管段的折弯角度经过优化，两端接头的轴线偏移距离控制在常规传感器拆装所需的最小操作空间范围内，既不会因为偏移量过大导致管路占用过多安装空间，也不会因为偏移量太小导致传感器拆装时和主管道产生磕碰。接头端部的六角结构尺寸符合标准紧固件的扳手操作空间要求，现场装配时用普通的开口扳手就能完成锁紧操作，不需要定制专用工装。

　　在实际选型应用中，这套组件可以适配压力传感器、温度传感器、流量传感器等多种需要和介质管路连通的检测元件，不管是液压站的压力检测回路、气动设备的信号采集管路，还是化工流体设备的参数监测点位，都能通过这套组件完成传感器的安装与管路连接。设计时还考虑了管路的应力释放问题，中间硬管的壁厚经过核算，既能够承受额定工作压力下的介质冲击，又具备一定的微变形能力，能够抵消设备运行过程中产生的轻微振动，避免长期振动导致接头螺纹松动或者管路断裂。接头的流道采用等径设计，没有突然的通径变化，能够减少介质在管路内的流动阻力，避免流道突变产生的紊流影响传感器的检测精度，尤其是在小流量、低压力的检测场景中，等径流道的设计能够大幅提升检测数据的稳定性。

　　从安装维护的角度来看，整套组件的所有零件都采用标准化结构，没有特殊定制的异形件，后期如果出现零件损坏，只需要更换对应规格的标准件即可，不需要整体更换组件，能够降低设备的后期维护成本。接头的密封面采用圆弧过渡设计，没有应力集中的尖角结构，在反复拆装的过程中不容易出现密封面磕碰损伤，能够保证多次拆装后的密封可靠性。中间连接管段的表面做了防锈处理，能够适应工业现场的潮湿、油污环境，长期使用不会出现锈蚀脱落的问题，避免锈蚀杂质进入传感器检测腔导致传感器损坏。
