文丘里管传感检测装置结构设计

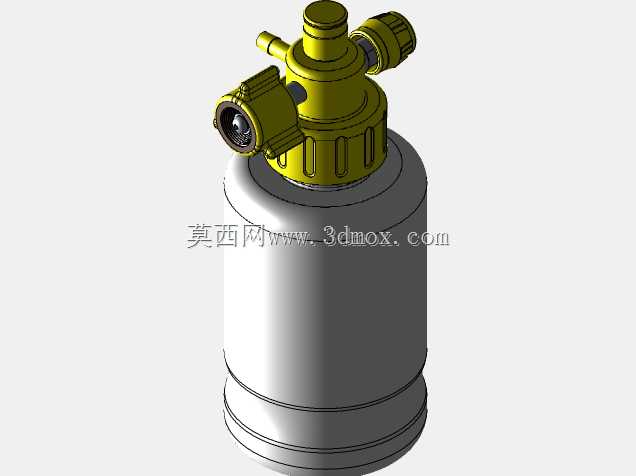

　　在流体输送管路的工况监测场景里，这类集成传感功能的文丘里结构部件，常被布置在工业循环水系统、化工介质输送管线、暖通空调水系统的直管段区间，用来实时获取管路内的流体压差、流量相关参数，为系统的流量调节、工况异常预警提供核心数据支撑。不同于传统单独安装的文丘里节流件与外置传感组件，该结构将检测端与节流主体做了集成化设计，上部的多接口阀组结构可以直接对接压差检测模块、压力采样管路，无需额外在管路上焊接采样接头，能大幅降低现场安装的施工量，也减少了外接管路带来的泄漏风险点。从结构设计逻辑来看，下部的圆柱罐体段是流体的流通与缓冲腔体，内壁做了平滑过渡处理，避免介质流经时产生不必要的涡流扰动，影响检测精度；上部的黄色阀组区域，

　　集成了多个不同朝向的接口，分别对应高压侧采样、低压侧采样、排气以及备用检测通道，接口处的滚花纹理结构是为了方便现场施工时徒手拧紧对接接头，不需要额外使用扳手就能达到足够的密封预紧力，在狭小的管路安装空间里操作便利性更强。设计过程中需要重点考量安装边界的适配性，下部圆柱腔体的外径尺寸要匹配常规工业管路的通径规格，安装时要保证前后预留足够的直管段长度，前部直管段长度不小于5倍管径，后部不小于3倍管径，避免管路弯头、变径带来的流场紊乱干扰检测数据。上部阀组的外伸接口要预留足够的操作空间，距离周边的管路支架、墙体等障碍物至少保留80mm的操作间隙，方便后续的传感器校准、接头维护作业。结构的密封设计上，

　　上部阀组与下部罐体的连接位置采用了台阶式密封面，配合O型圈实现静密封，能承受常规工业流体管路1.6MPa的工作压力，满足大部分民用、工业低压流体输送场景的使用要求。不同接口的通径做了差异化设计，采样接口的通径控制在6mm，既可以保证压力信号的及时传递，也能避免大颗粒杂质进入采样管路造成堵塞；排气接口设置在阀组的最高位置，设备初次投用或者检修后，可以通过排气接口排掉腔体内的空气，避免气塞造成的检测数据偏差。在实际选型应用时，要根据管路的设计流量、介质类型匹配对应的腔体通径，对于含有少量杂质的污水类介质，还要在该装置的前部加装Y型过滤器，避免杂质堆积在文丘里的节流喉道位置，造成喉道通径变化影响测量精度。

　　该结构的整体重心沿下部罐体的轴线分布，安装时可以直接通过法兰对接在管路中间，不需要额外设置承重支架，只要保证两端法兰的连接螺栓均匀拧紧，避免出现偏载造成密封面渗漏即可。上部的多接口设计也预留了功能扩展空间，后续如果需要增加温度检测参数，可以直接在备用接口上安装温度传感器，不需要对主体结构做改动，适配不同项目的差异化监测需求。从建模的细节处理来看，阀组表面的加强筋结构不仅是外观造型，更能提升上部结构的结构强度，在对接接头拧紧时不会出现壳体变形，所有的棱边位置都做了R2左右的圆角过渡，避免加工、安装过程中出现应力集中，也能减少铸造或者机加工过程中的毛刺清理工作量。
