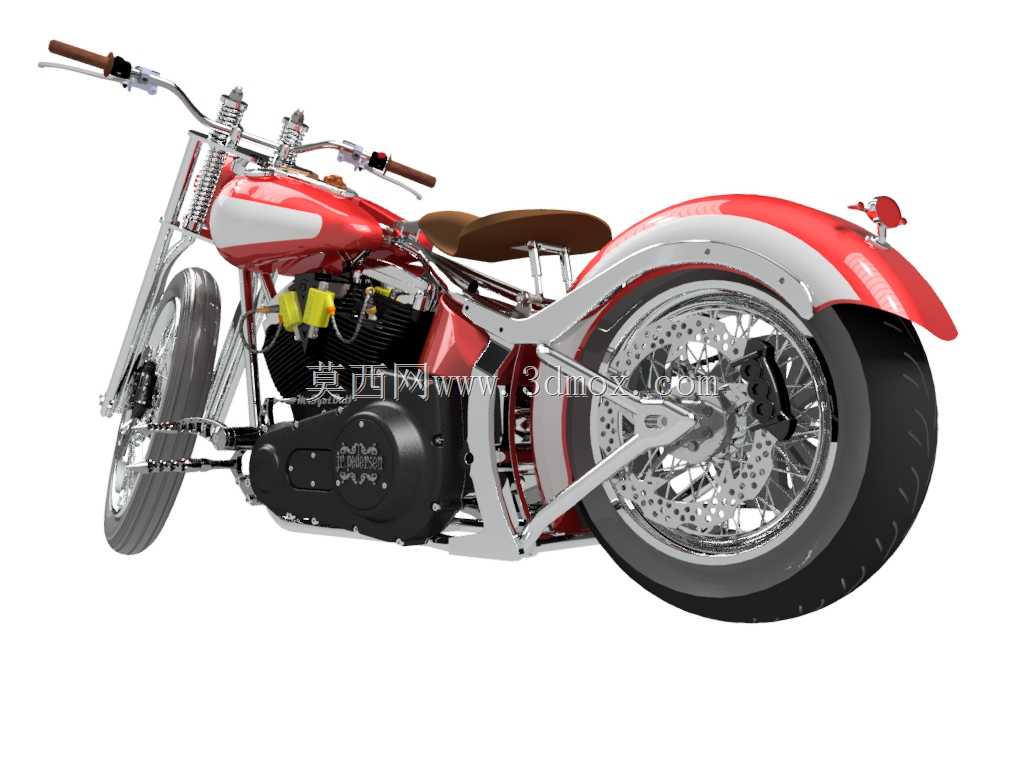

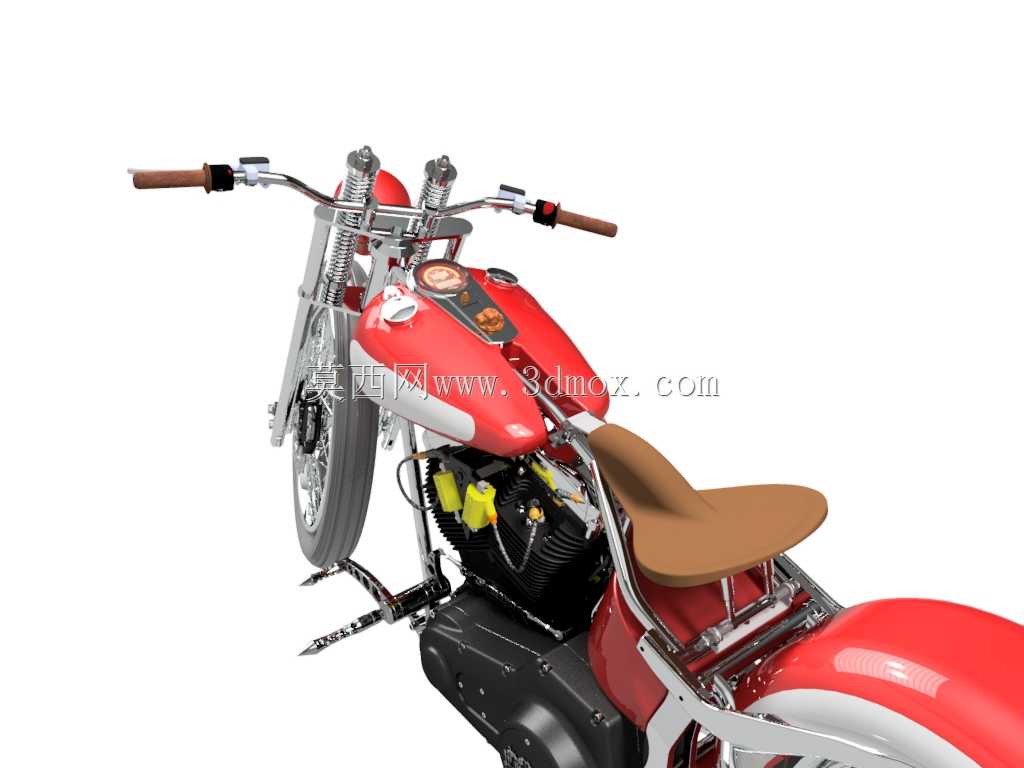

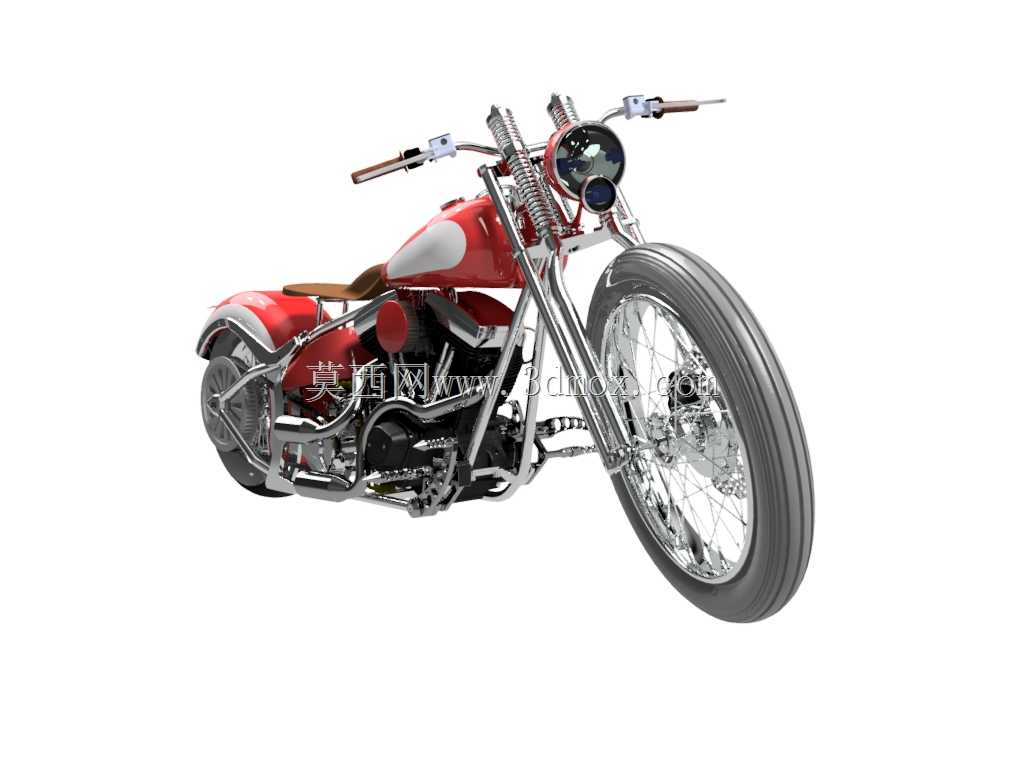

复古巡航太子摩托车外观结构三维建模

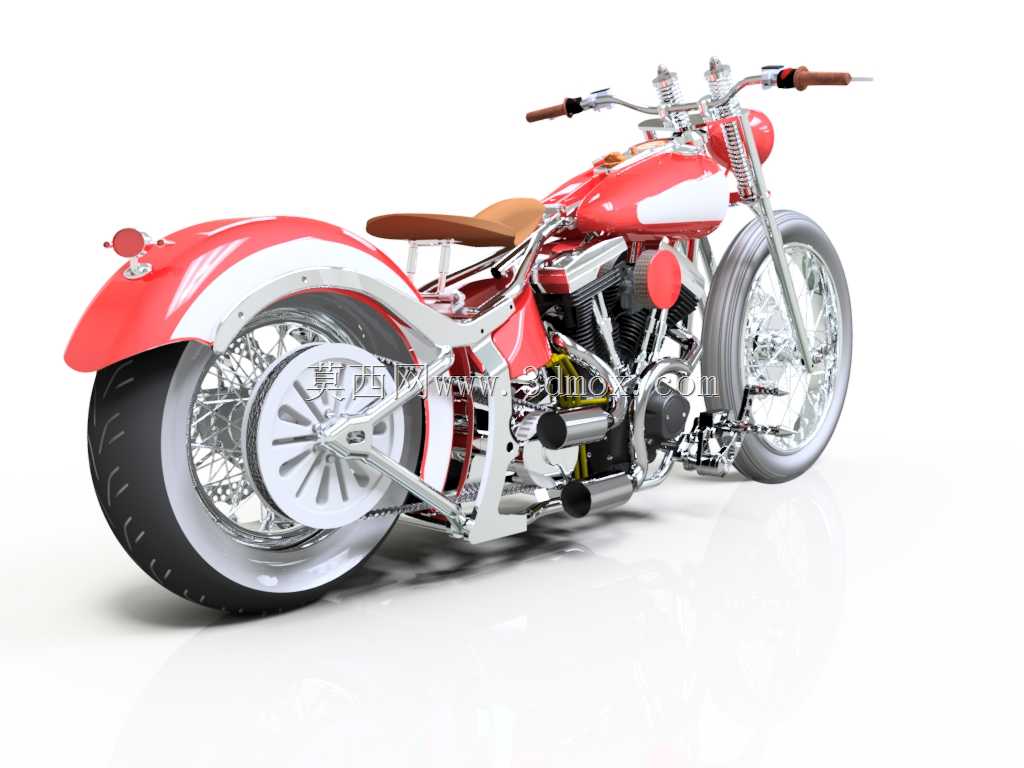

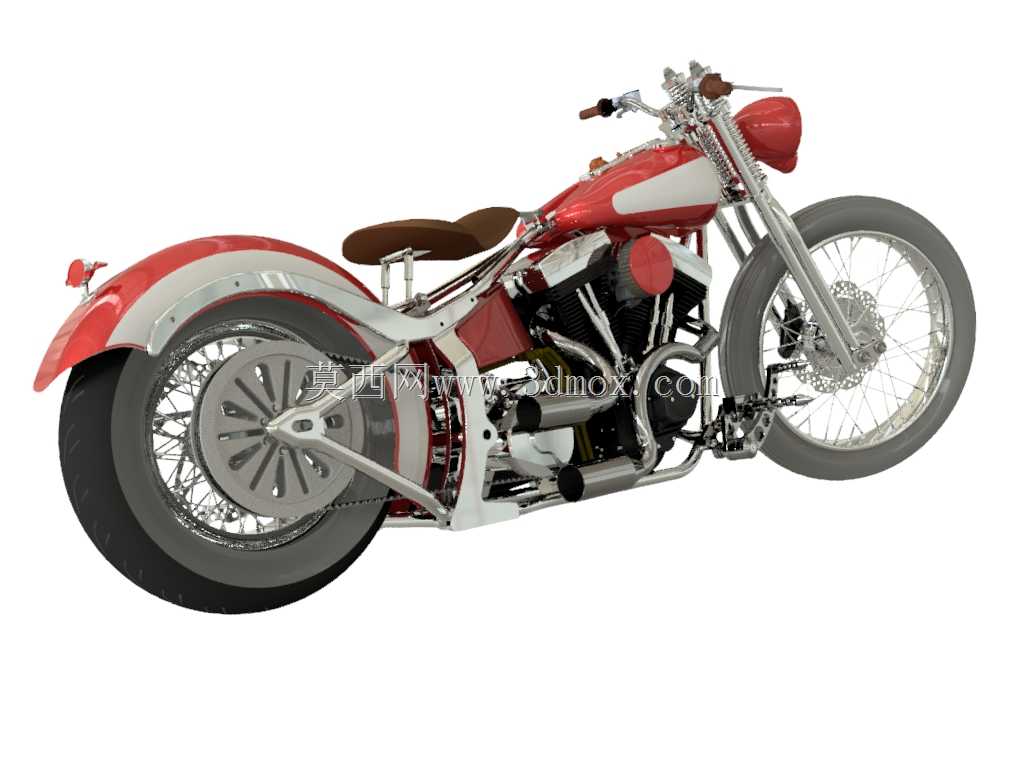

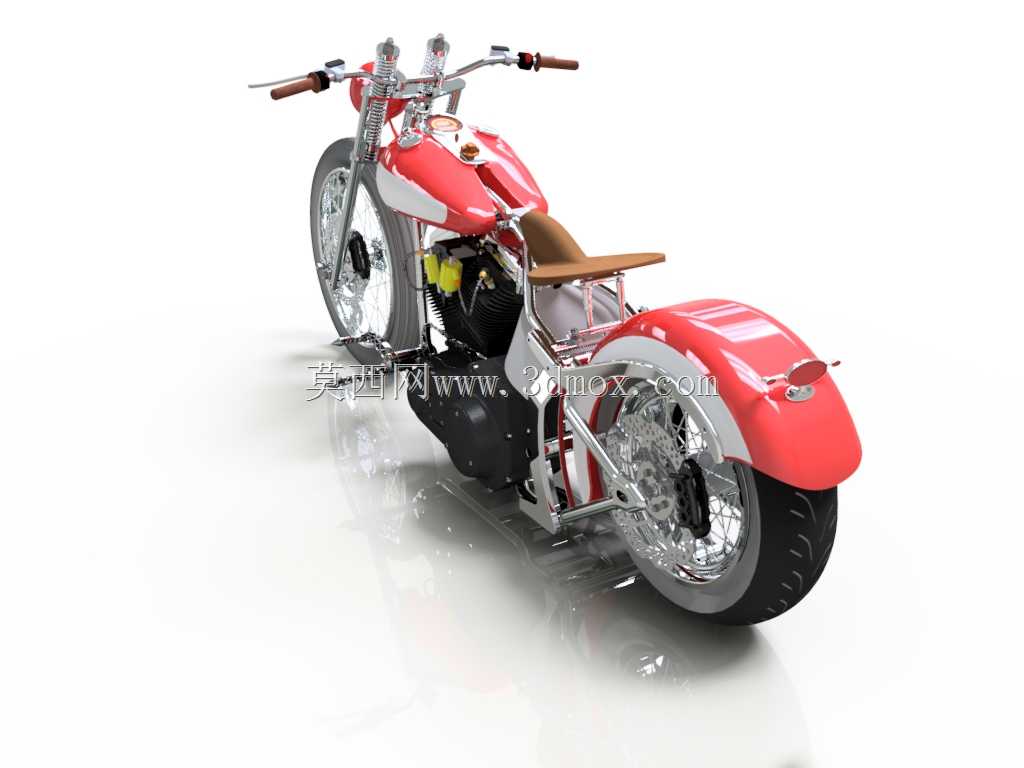

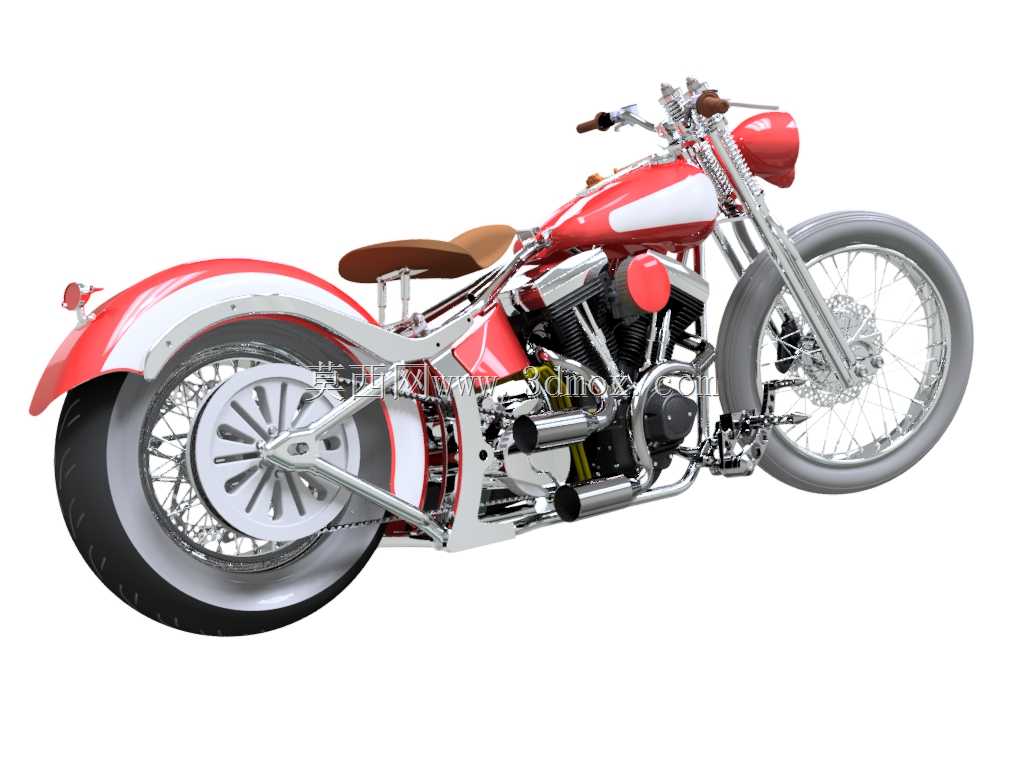

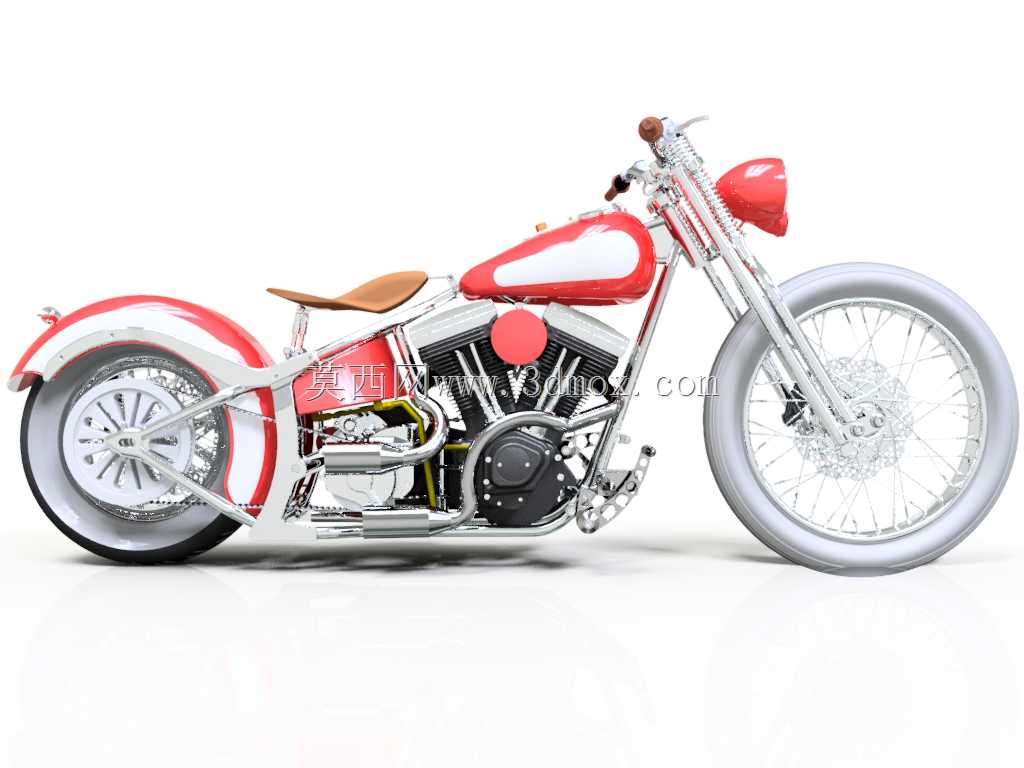

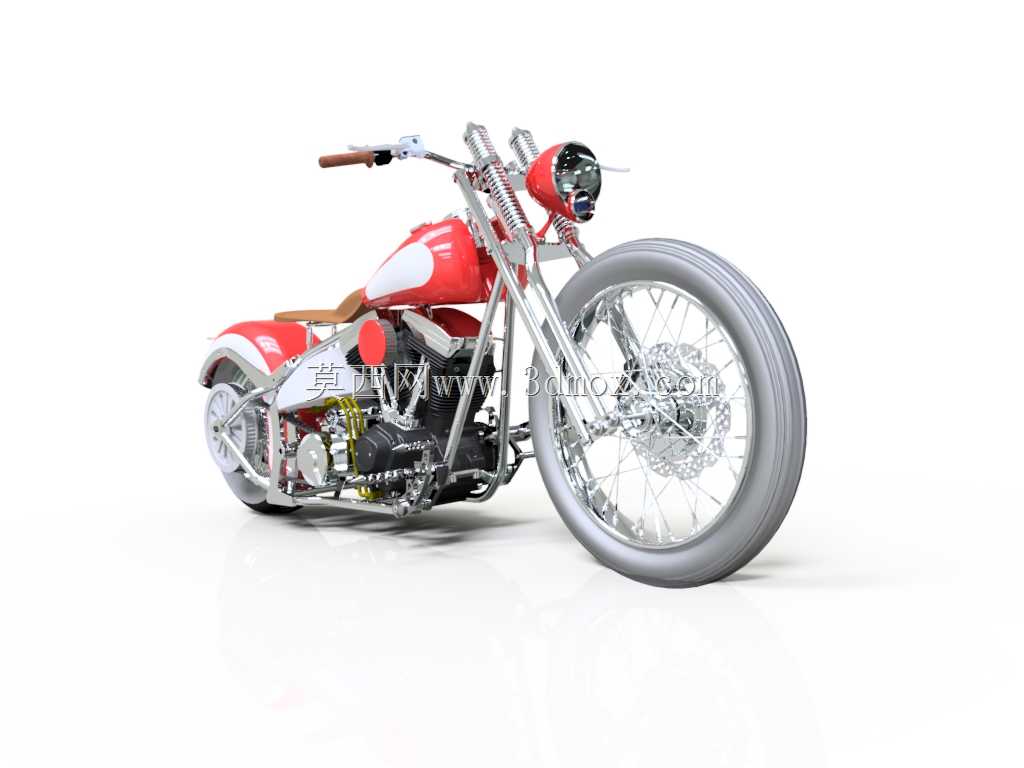

　　本次建模的复古巡航太子摩托车，核心面向定制机车改装展示、机车文化传播展陈、车辆工程专业教学演示等场景使用，区别于量产通勤摩托的结构设计，这款车型完全围绕美式巡航的骑行姿态与视觉风格做结构还原，所有部件的装配关系完全参照实车的机械连接逻辑搭建，没有做简化的结构省略。从实际使用场景来看，这类长轴距巡航摩托多用于长途休闲骑行、机车文化活动展示、定制改装门店的方案预演，建模过程中首先确定的是整车的姿态边界，前叉采用长行程弹簧头结构，前伸角设定在38度，这一角度直接决定了整车的轴距与转向半径，建模时先锁定前后轮的安装轴心位置，前轮轴心到转向柱轴心的水平距离控制在620mm，前后轮轴心距达到1680mm，保证巡航状态下的直线行驶稳定性，

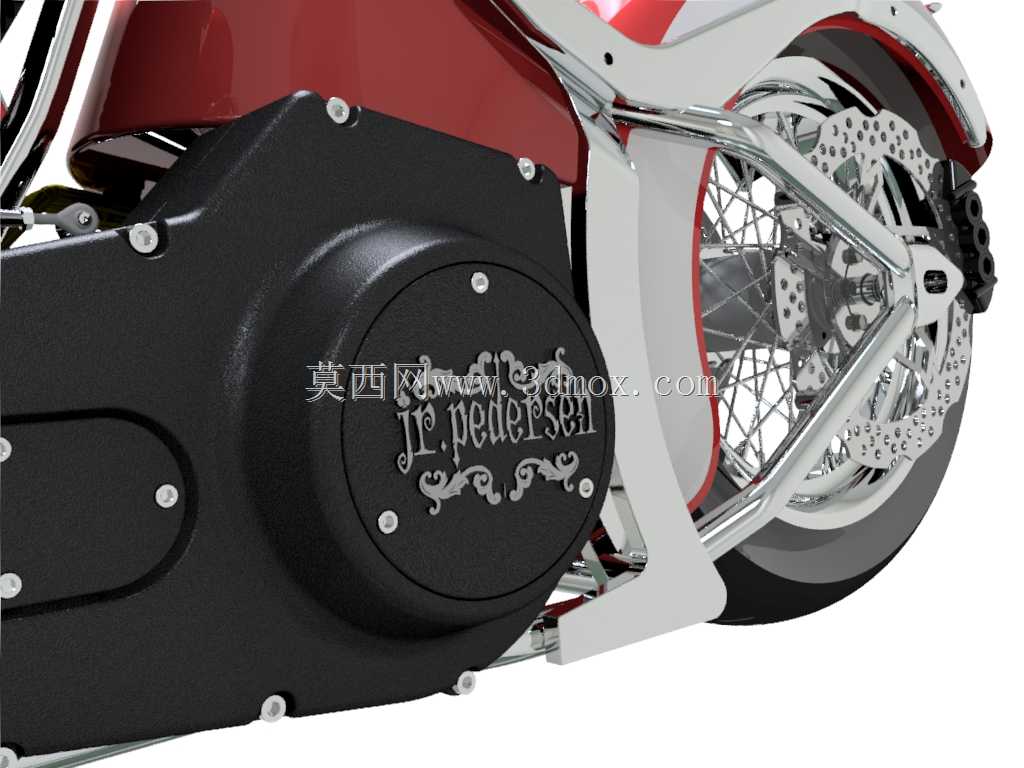

　　同时预留了转向过程中前叉与油箱、车架之间的运动间隙，避免打满方向时出现结构干涉。车架部分采用硬尾式简化结构，没有布置后减震安装位，后座高度控制在680mm，匹配低趴的骑行姿态，建模时将车架的主钢管直径设定为38mm，副车架钢管直径28mm，所有焊接位置的结构过渡都做了圆弧处理，还原钢管车架的实际焊接工艺特征。动力单元部分参照V型双缸发动机的布局做结构还原，缸体夹角设定为45度，发动机安装吊耳的位置与车架主梁的连接孔位完全对齐，安装时不需要额外做支架调整，发动机下部的机油箱、传动链轮的位置与后摇臂的转动轴心保持同轴，保证链条传动过程中张紧度的稳定。行走系统部分，前轮采用21寸辐条轮结构，后轮采用16寸宽胎结构，

　　轮胎的断面宽度前轮为90mm，后轮达到180mm，建模时还原了辐条的编织角度，每根辐条的张紧连接座都在轮圈与轮毂上做了对应定位，没有出现错位的结构问题。前刹车采用单碟刹结构，刹车卡钳的安装座直接固定在前叉腿下部，刹车盘的安装法兰与前轮轮毂的定位止口完全匹配，保证转动时的同轴度。外观覆盖件部分，油箱采用水滴形造型，最大容量位置的宽度控制在280mm，安装位置卡在车架主梁的上部，油箱下部的凹槽完全贴合车架钢管的弧度，不需要额外的固定垫片就能完成装配；前后挡泥板采用弧形薄钢板结构，前挡泥板的安装支架固定在前叉下部，随前轮同步转向，后挡泥板直接固定在副车架尾部，覆盖后轮上部120度的范围，避免骑行时泥水甩向驾乘人员。车把部分采用高把设计，

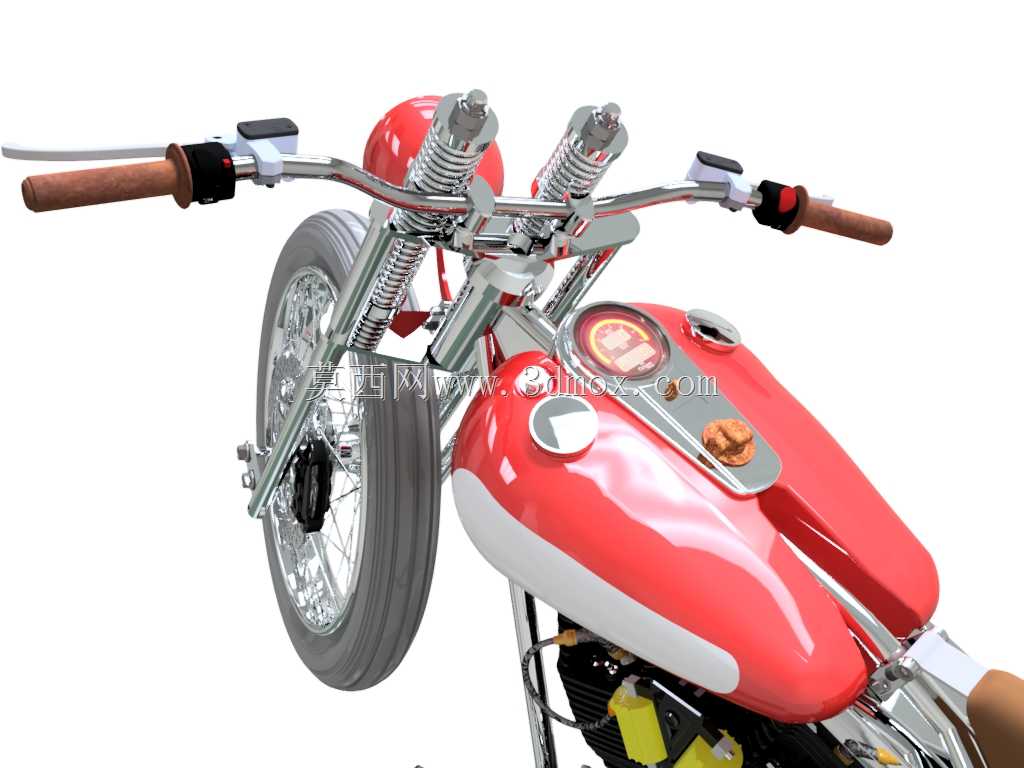

　　握把位置比油箱上表面高出220mm，手把上的控制开关、离合手柄、刹车手柄的安装位置都参照人体工程学做了定位，骑行时手臂自然抬起不需要过度前倾，符合巡航车的放松骑行姿态。座椅采用分体式皮质结构，前座厚度80mm，后座厚度60mm，座椅底板的安装孔位与副车架上的固定点一一对应，安装后与车架之间没有悬空间隙。排气系统采用双侧直排结构，前段排气管从缸头排气口引出后，沿着车架下部向后延伸，消音鼓的位置布置在发动机后下方，排气尾段出口指向后斜下方，避免排气直接吹向后方路面的扬尘。建模过程中所有部件的安装边界都做了干涉检查，比如前轮打满方向时，前叉与油箱前端的最小间隙保留15mm，链条传动过程中与后平叉的间隙保留10mm，转向柱转动时与上部仪表架的间隙保留8mm，完全符合实车的装配公差要求。这类模型在实际使用中，可以直接用于改装方案的效果展示，调整油箱配色、挡泥板造型、车把高度等参数后，就能快速生成不同的定制改装方案，不需要反复拆解实车做调整；也可以用于车辆工程专业的结构教学，直观展示巡航摩托车的整体布局、部件连接关系、运动边界范围，帮助学习者理解两轮机动车的结构设计逻辑。
