复古定制bobber风格摩托车结构设计

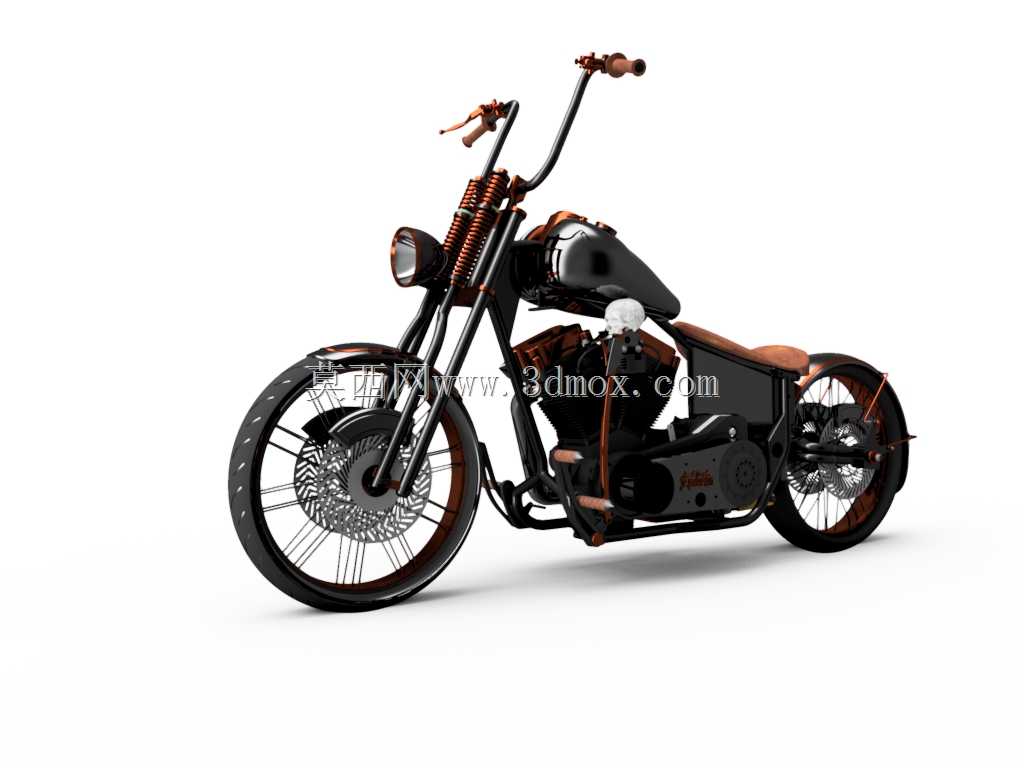

　　本次呈现的是一款定制化复古bobber风格两轮机动车的三维结构设计，这类车型最初起源于欧美民间机车改装文化，核心诉求是通过精简冗余结构、降低整车整备质量来获得更直接的动力反馈，目前广泛应用于机车文化展示、私人定制骑行、复古机车赛事参展等场景，和量产通勤类摩托车的设计逻辑存在明显差异。从实际使用场景出发，该车型的设计优先考虑了低速骑行时的操控稳定性与视觉辨识度，没有设置多余的后座、宽大的储物结构与全包式导流罩，所有外露结构都兼顾功能实现与复古质感表达。车把采用了高弯度猿把设计，安装固定点位于上联板上方的加高支座上，握把安装角度向后倾斜15度，匹配骑行时直立的坐姿，长时间低速巡航时能有效降低腰背部的受力负荷，

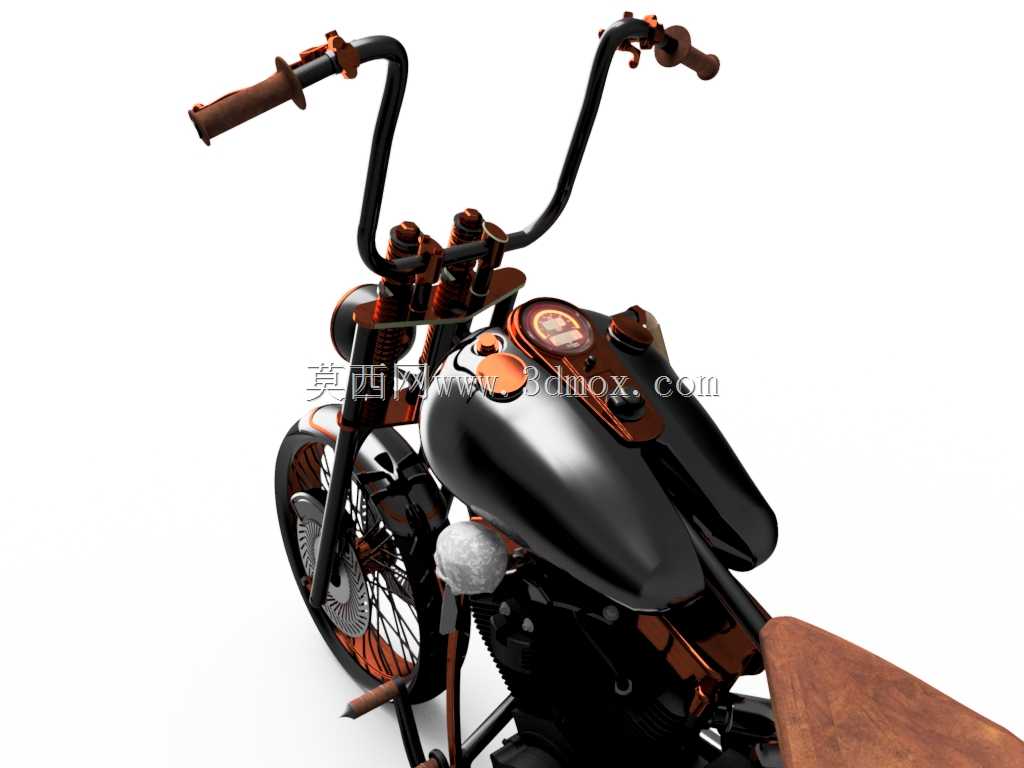

　　握把端部直接集成了控制开关与橡胶握把套，没有额外加装护手、挡风等附加部件，保持车把区域的视觉简洁性。燃油箱采用了窄体水滴造型，最大宽度控制在280mm以内，安装位置贴合车架主梁上沿，油箱底部预留了与车架安装孔位匹配的固定支座，同时避让开了顶部的仪表安装位与两侧的走线空间，油箱表面做了亮面金属质感处理，边缘做了圆弧过渡，避免骑行过程中剐蹭骑行者衣物。座椅采用了单座薄垫设计，整体厚度控制在40mm，表层为仿皮纹理材质，底部为刚性支撑板直接固定在车架后段，没有设置多余的减震调节结构，匹配bobber车型极简的设计风格，座椅后方直接收尾，没有延长的后挡泥板与后座支架，后轮上部仅保留了短款挡泥结构，最大程度精简尾部结构。行走系统部分，

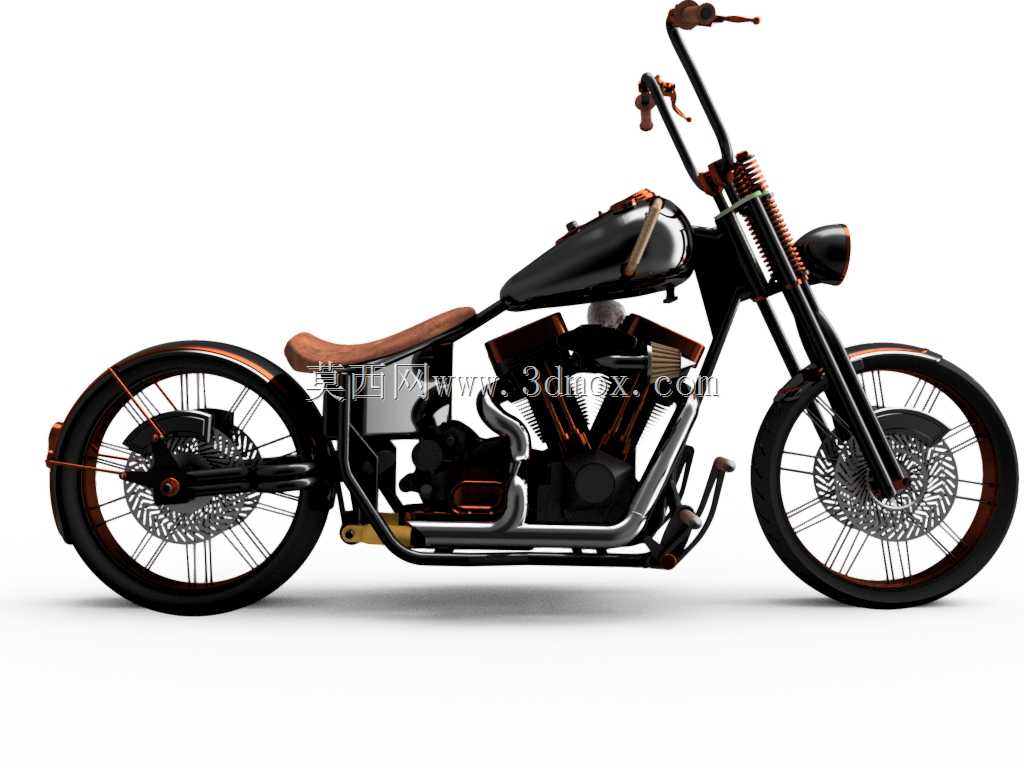

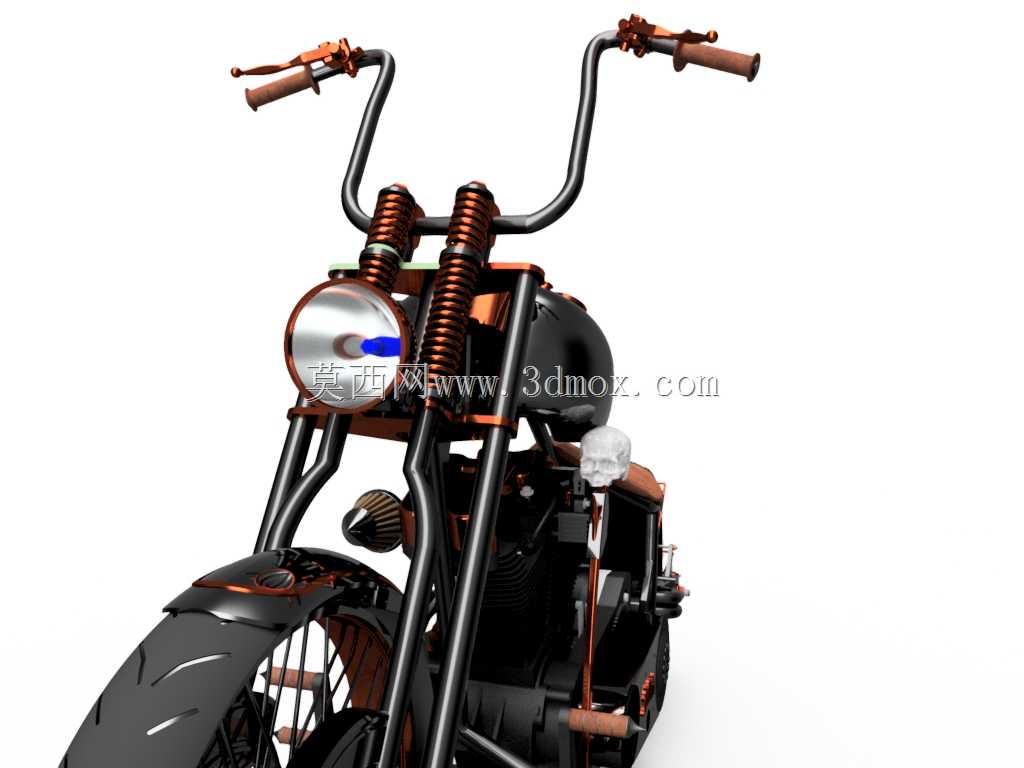

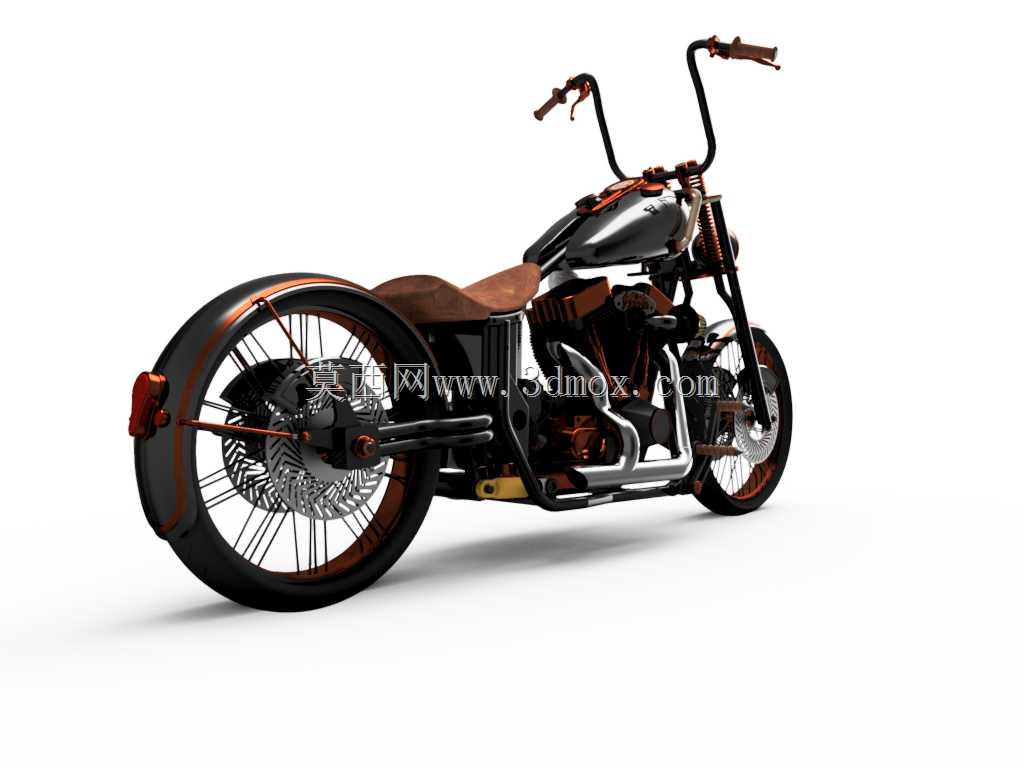

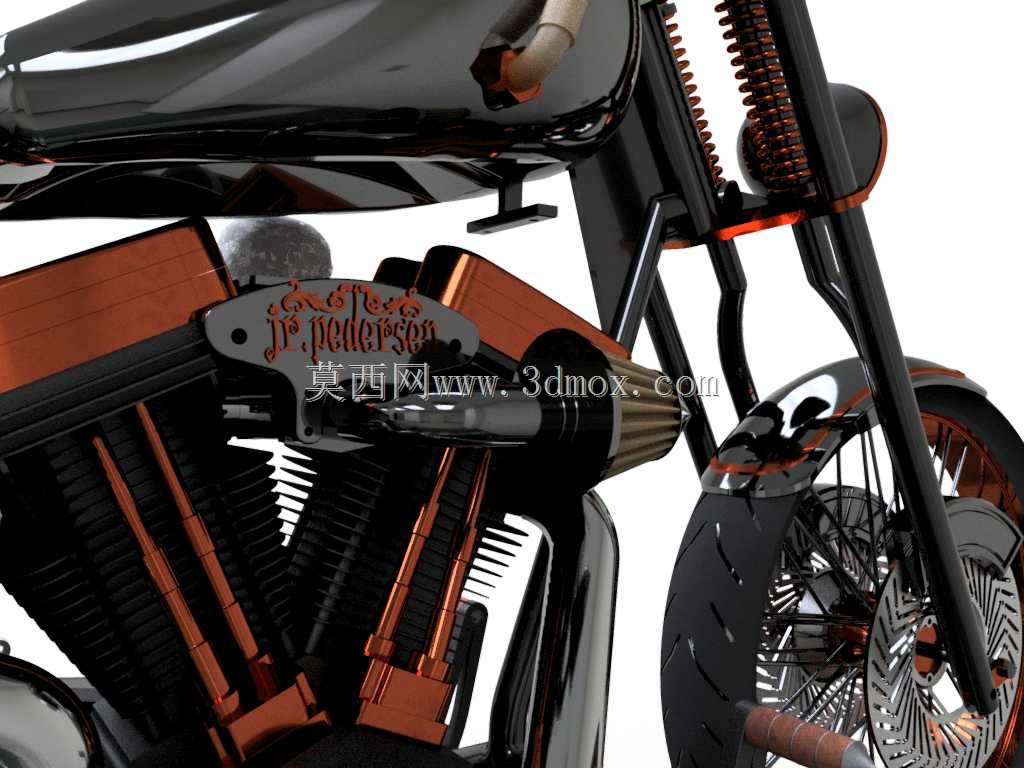

　　前轮采用了钢丝辐条轮辋结构，辐条数量为40根，轮辋直径为21英寸，匹配窄幅复古轮胎，前减震采用了正置式液压减震结构，减震外管做了古铜色质感处理，上联板与下联板均采用金属切削造型，固定螺栓全部外露，强化机械质感。后轮同样采用钢丝辐条轮辋，直径为16英寸，轮胎宽度比前轮宽出40mm，提升低速行驶时的抓地力，后轮轴直接固定在车架后段的硬尾结构上，没有设置后减震结构，这也是bobber车型的典型特征，通过硬尾结构传递路面反馈，获得更直接的骑行感受。动力单元部分采用了V型双缸发动机布局，发动机安装位置位于车架中部的双摇篮结构内，安装点共设置6处，分别对应发动机缸头、曲轴箱与变速箱位置，保证动力输出时的结构稳定性，发动机表面做了黑色哑光处理，

　　散热鳍片边缘做了金属色点缀，和整车古铜+黑色的配色逻辑保持一致，排气结构采用了短款侧出布局，从发动机缸头引出后沿车身下部向后延伸，没有设置过长的消音包结构，保持侧面视觉的简洁度。整车的走线全部采用内藏式布局，刹车油管、控制线路全部沿车架管材内部或内侧布置，外部没有外露的线束扎带与多余线管，所有固定螺栓都采用了内六角造型，和整车复古机械的风格匹配。设计过程中重点校核了整车的人机工程参数，座高控制在680mm，适合绝大多数身高的骑行者双脚着地，车把与座椅的水平距离控制在520mm，保证骑行时手臂自然弯曲不需要过度前倾，脚踏位置位于发动机前侧下方，骑行时腿部弯曲角度控制在110度左右，兼顾操控灵活性与长时间骑行的舒适度。同时也校核了所有部件的安装边界，前轮转向到最大角度时，轮胎与车把、油箱之间的最小间隙保持在15mm以上，不会发生运动干涉，后轮跳动行程范围内，轮胎与车架、座椅底部的间隙预留充足，后刹车拉杆、换挡杆的活动范围内没有其他部件阻碍运动。这类定制化机车的三维模型，能够为复古机车改装从业者、机车设计爱好者提供完整的结构参考，可直接用于改装方案验证、定制部件开模、展示渲染等场景，模型中所有部件的装配关系都完全按照实车装配逻辑搭建，没有出现结构错位、安装逻辑矛盾的问题，每一个固定点的位置、部件的厚度、管材的直径都参考了实车改装的通用参数，具备实际的工程参考价值。
