弹簧复位式耐腐蚀铝制拉手结构设计

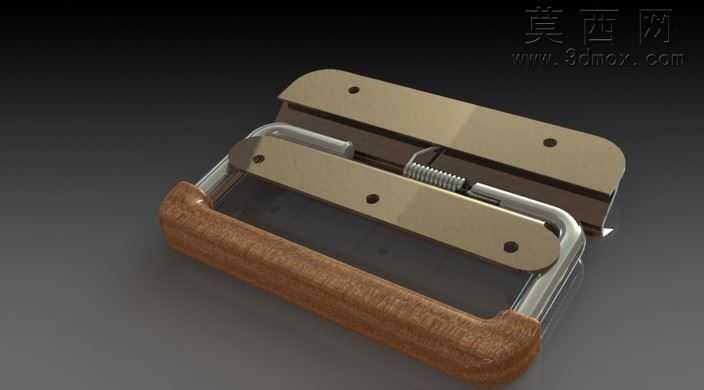

本作品为弹簧复位式工业拉手的三维参数化模型，建模阶段采用主流三维机械设计软件完成全参数化构建，所有结构尺寸均按照工业五金件通用设计规范设定，可直接用于后续工程出图、结构校核与生产加工参考。模型整体采用自顶向下的设计思路，先完成整体安装基准与运动行程的定义，再拆分各个子零件进行独立建模，最终通过装配约束完成整体组装，同时预留了弹簧运动的仿真行程空间，可直接用于运动干涉检查与开合动作模拟。渲染阶段采用软件内置的物理渲染器完成效果输出，针对不同零件赋予了对应真实材质：安装底座与支撑弯管采用阳极氧化铝材质，调整了金属粗糙度与反射参数，还原铝制零件经表面处理后的哑光金属质感，同时体现出铝材质耐腐蚀的表面特性；握持部分采用防滑纹理橡塑材质，通过纹理贴图与凹凸通道模拟握持面的防滑纹路质感，还原橡塑材质的哑光漫反射特性，区分金属与非金属零件的视觉差异；内置弹簧零件采用弹簧钢材质，设置了合适的金属高光参数，体现钢制零件的金属光泽。结构设计上，该拉手采用双弯管支撑搭配弹簧复位结构，两块安装板预留标准安装孔位，可直接通过紧固件固定在设备舱门或箱体表面，握持部分与支撑弯管之间设置内置弹簧结构，在不受外力时可自动保持收起贴合状态，避免突出结构造成磕碰，受力握持时可顺畅拉出完成施力动作，松开后自动复位，适配需要常闭贴合状态的设备舱门、检修盒等使用场景。设计过程中重点考量了使用场景的耐腐蚀需求，整体接触外部环境的零件均采用铝质材料，适配潮湿、有轻微腐蚀介质的工业使用环境，同时对安装孔位、弯管弯折半径、握持部分直径都做了人机工程优化，握持时受力均匀，操作手感顺畅，所有零件的壁厚、过渡圆角都遵循五金冲压与弯管加工的工艺要求，不存在无法加工的尖锐结构或不合理壁厚，模型装配过程中已完成全局干涉检查，所有运动部件在行程范围内无结构干涉，可直接用于产品开发的参考原型，也可作为同类弹簧复位拉手设计的结构参考模板，帮助设计人员快速完成同类产品的结构迭代与方案验证。
