带防护功能的圆角电子箱外观结构设计

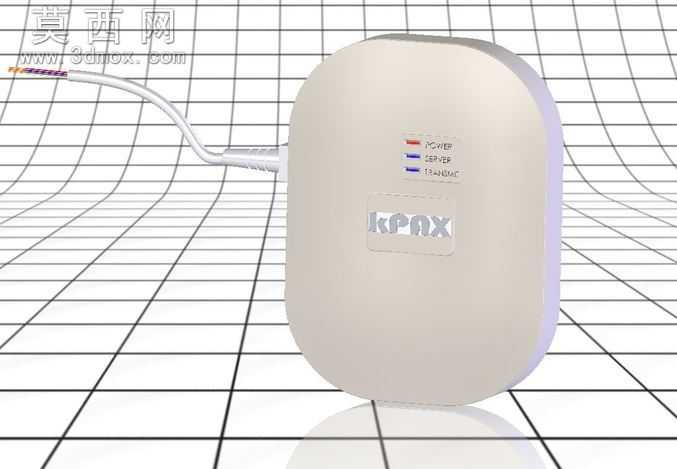

本电子箱设计围绕电子元器件的防护需求展开，采用三维建模软件完成全参数化结构搭建，整体造型选用圆润无棱角的椭形壳体方案，规避传统方正机箱的尖锐边角磕碰风险，适配桌面放置、随身接驳等多场景使用需求。建模阶段先绘制壳体基础轮廓草图，通过双向放样生成顺滑的曲面壳体主体，对壳体边缘做等半径圆角过渡处理，保证壳体曲面无生硬折角，同时提升手持移动时的握持触感。壳体正面预留标识安装位与状态指示灯开孔区域，指示灯区域按照电源、信号、传输三类功能做分层排布，开孔边缘做内凹导角处理，避免指示灯透光时出现边缘漏光、光晕杂乱的问题。侧部预留线缆接插接口，接口位置做内沉式结构设计，接插线缆后接头部分可嵌入壳体沉台内，减少外力拉扯导致的接头松动、线缆脱落风险，配套的出线线缆做自然弯曲的形态建模，还原实际使用时的线缆走线状态。材质渲染阶段，壳体主体选用哑光米白ABS工程塑料材质，调整材质的粗糙度参数模拟细腻的磨砂质感，避免亮面材质易留指纹、反光过强的问题；标识区域做半透明磨砂PC材质效果，与主体壳体形成细微的质感区分；指示灯区域分别对应红、蓝两色透光材质，模拟通电状态下的柔和发光效果；线缆部分选用白色PVC软胶材质，添加细微的表面纹理模拟真实线材的表皮质感。结构设计上重点考虑灰尘与湿气防护需求，壳体采用上下扣合的装配结构，扣合接缝处设计内嵌式密封胶条安装槽，可搭配密封胶条实现基础的防尘防泼溅能力，为内部电子线路板、元器件提供稳定的封闭防护空间，减少外界灰尘侵入、潮气侵蚀导致的元器件故障风险。建模过程中对壳体壁厚做均匀化处理，保证注塑生产时的料流均匀性，避免出现壁厚不均导致的缩痕、翘曲问题，同时在壳体内部预留电路板安装柱、走线卡扣位，方便内部元器件的定位装配与线路规整。渲染阶段搭建简洁的网格地面展示场景，添加柔和的环境反射效果，突出壳体顺滑的曲面形态与哑光材质质感，通过多角度光影调整完整呈现电子箱的外观细节、接口布局与整体造型特点，兼顾实用防护性能与简约美观的视觉效果。
