菱形斯特林发动机机械结构设计

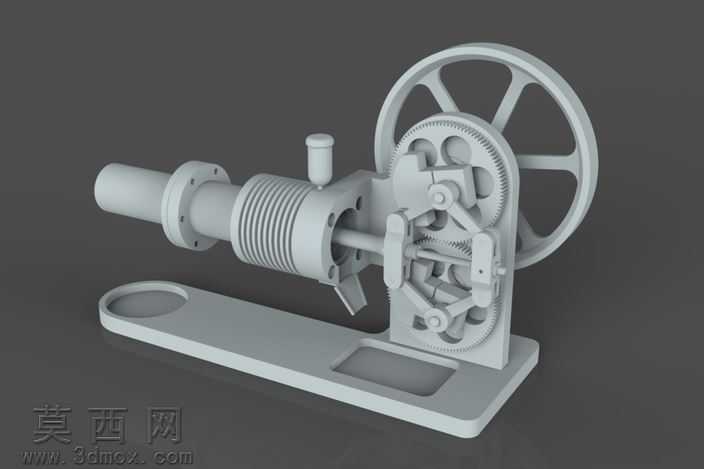

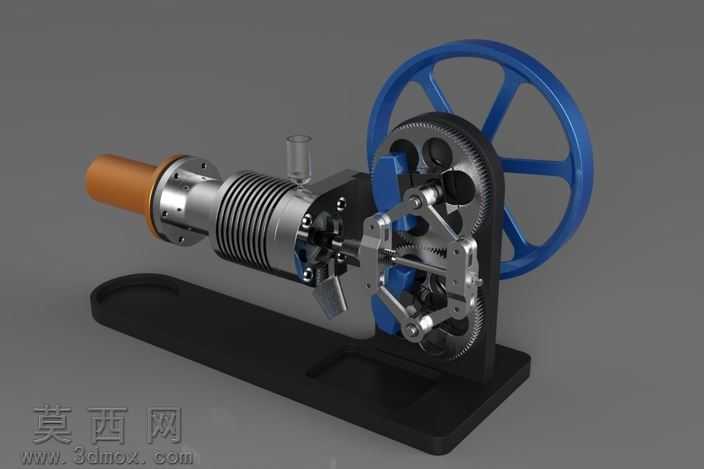

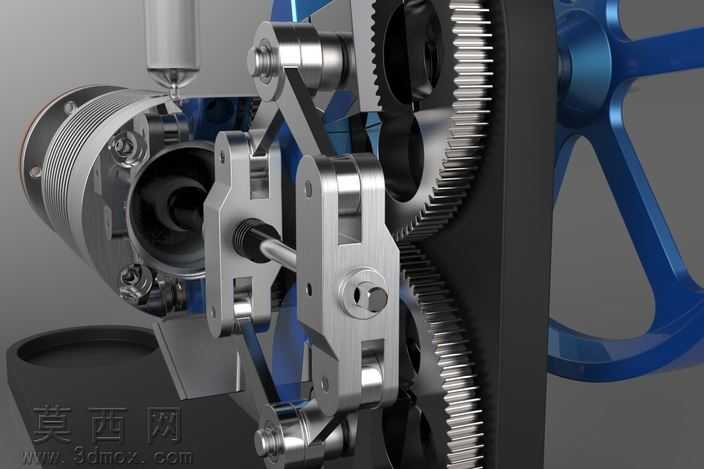

本作品为菱形传动结构的斯特林发动机三维设计，建模过程中严格遵循机械设计的公差配合规范，对每一处传动部件的装配关系都做了精准约束，确保整体机构运动仿真时无干涉、无卡滞。模型采用金属质感的材质渲染方案，对铝合金构件做了拉丝纹理处理，钢制齿轮、传动轴部分添加了细腻的金属磨砂与高光反射效果，蓝色的飞轮部件采用半哑光的工程塑料质感，不同材质的区分度清晰，能够直观呈现各部件的材质属性与装配层次。结构设计上，采用经典的菱形传动布局替代传统斯特林发动机的曲柄连杆结构，通过对称布置的连杆组件将动力活塞与配气活塞的运动进行耦合，大幅降低了运动过程中的侧向力，提升了机构运行的平顺性。传动系统搭配了不同模数的减速齿轮组，大直径的飞轮设计能够储存足够的转动惯量，保障发动机运转的连续性与稳定性，热交换腔体、密封组件、动力输出轴的细节都做了完整还原，没有省略关键的功能结构。设计思路上，参考了经典斯特林发动机的热力学循环原理，在保证结构可实现性的前提下优化了菱形传动的铰接点位置，让活塞的运动轨迹更接近理想的简谐运动，减少动力输出的脉动。建模过程中对所有铰接位置都添加了合理的间隙设计，避免实际加工装配时出现运动锁死的问题，齿轮的齿形参数符合标准机械设计规范，啮合间隙控制在合理范围内，既保证传动精度又不会出现齿面卡滞。整体模型结构完整，细节丰富，既可以作为斯特林发动机原理教学的演示模型，也能够作为小型动力装置设计的参考方案，帮助设计者理解外燃机的工作逻辑与菱形传动的结构优势，为同类动力机械的结构优化提供直观的三维参考。
