直列四缸八气门发动机结构展示模型

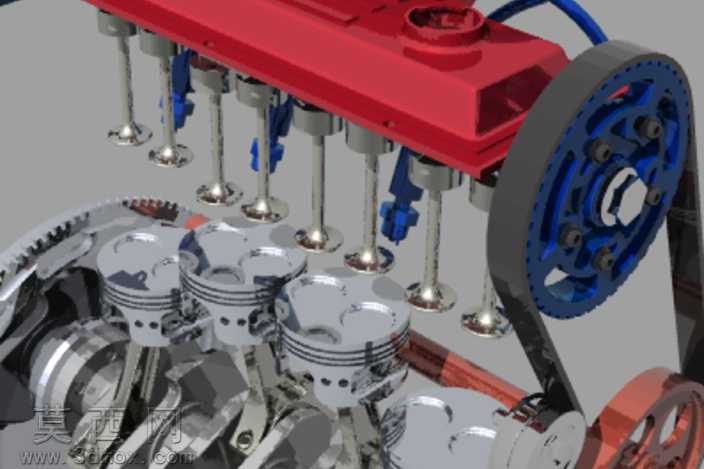

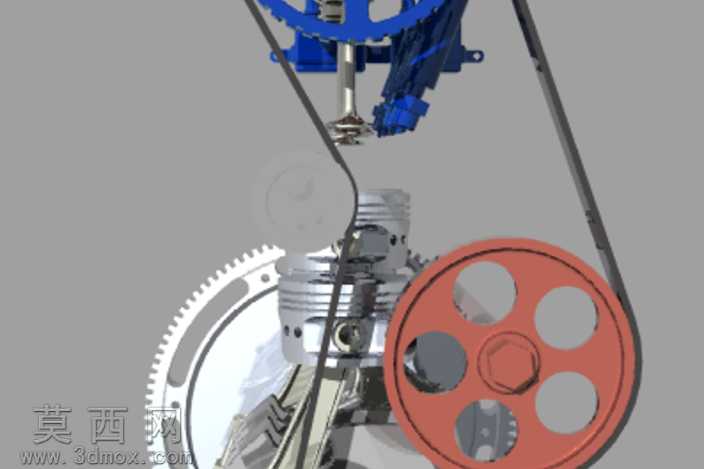

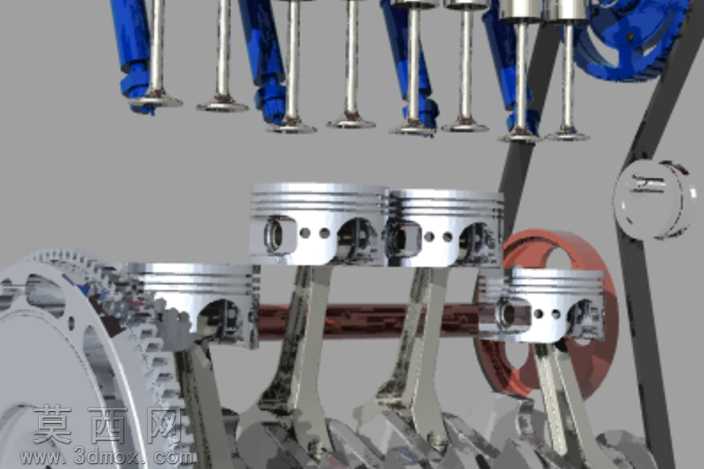

本模型为直列四缸八气门内燃发动机的三维结构展示模型，建模过程严格遵循民用小排量自然吸气发动机的真实结构比例，完整还原了发动机配气机构、曲柄连杆机构的核心运动部件。建模阶段采用自底向上的装配逻辑，首先完成单个活塞组件的建模，精准还原活塞环槽、活塞销座、燃烧室凹坑的细节特征，随后依次完成连杆、曲轴的参数化建模，保证曲柄连杆机构的运动干涉校验符合真实发动机的运动规律。配气机构部分完整还原了顶置气门、气门弹簧、凸轮轴传动带轮、正时传动带的结构，其中进排气门采用差异化的头部直径设计，贴合真实四缸八气门发动机每缸两气门的布局特征，正时带轮的齿形、传动带的纹理都做了精细化的建模处理，能够直观展示正时系统的传动逻辑。渲染阶段采用金属材质与工程塑料材质区分不同部件，缸盖部分采用哑光红的工程塑料质感，活塞、气门、曲轴等运动部件采用抛光金属材质，正时带采用黑色橡胶材质，传动带轮采用蓝黑双色的金属喷涂质感，不同材质的粗糙度、反光度参数经过反复调试，既保证了结构的辨识度，又还原了真实发动机部件的材质观感。模型采用剖视展示的视角，移除了发动机缸体的外侧遮挡结构，能够清晰观察到气缸内部活塞的排布、气门的上下对应位置、曲轴与连杆的连接关系，完整呈现四缸发动机的做功冲程排布逻辑。设计过程中重点校验了运动部件的装配间隙，气门下行的最大行程不会与活塞上行的上止点位置发生干涉，正时带轮的传动比匹配凸轮轴与曲轴的转速差，完全符合四冲程发动机的工作原理，既可以作为机械原理教学的直观演示模型，也可以作为汽车动力总成科普的展示载体，帮助学习者快速理解四缸发动机的核心结构与运动逻辑。
