不锈钢316蛇眼头书螺钉紧固组件设计

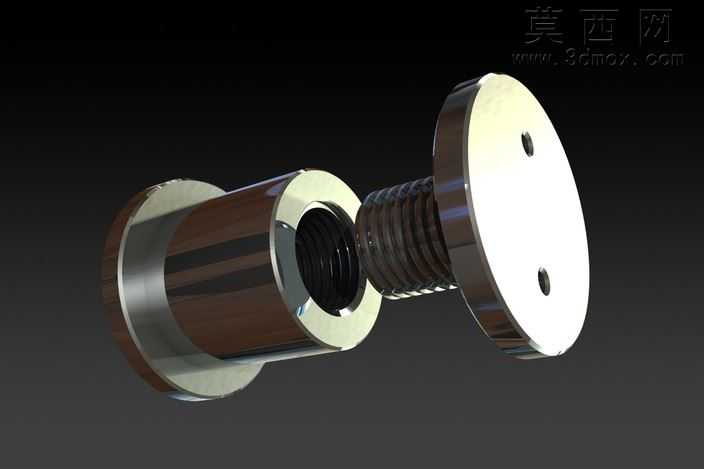

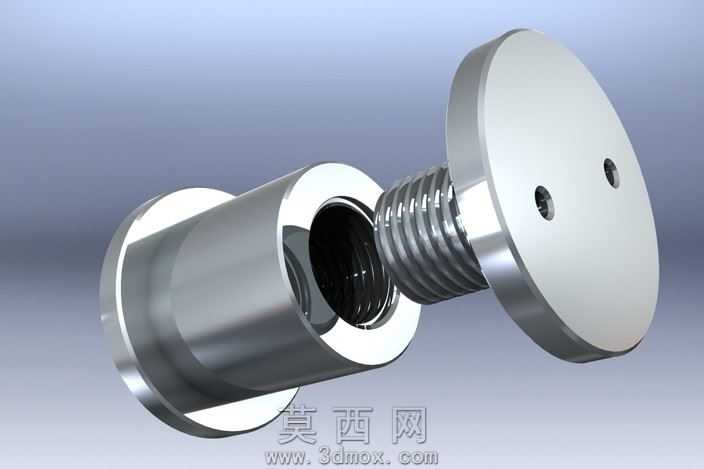

本模型为适配curtainwall外观修复需求打造的蛇眼头（猪鼻子螺栓）书螺钉紧固组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循不锈钢316材质紧固件的加工工艺逻辑，对螺纹啮合结构、法兰盘定位孔、内外螺纹配合公差进行了精准还原。建模阶段先通过旋转凸台命令生成螺栓头部带双定位孔的法兰基体与外螺纹杆身，再以扫描切除命令完成标准三角螺纹的齿形构建，确保螺纹牙型角、螺距参数符合通用紧固件规范；配套的螺母套筒部分采用同轴心配合基准，先构建带法兰边的圆柱套筒基体，再通过螺旋线扫描生成内螺纹结构，保证内外螺纹装配时无干涉、啮合顺畅。渲染环节针对不锈钢316材质特性，调整金属材质的反射率、粗糙度与环境贴图参数，还原不锈钢经抛光处理后的亮面金属质感，对螺纹啮合区域、法兰盘端面的光影进行细化处理，清晰呈现组件的装配关系与结构细节。结构设计上，螺栓头部的双孔设计适配专用工具的拧动需求，避免传统一字、十字槽易滑牙的问题，法兰盘结构可增大承压面，降低紧固时对幕墙基材的压强；套筒螺母的法兰边与螺栓法兰形成双向压紧结构，可实现薄型板材的稳定夹持，适配幕墙外观修复时的隐蔽式紧固需求。设计思路围绕定制修复场景展开，针对curtainwall外观修复对紧固件耐腐蚀性、装配隐蔽性、结构稳定性的要求，选用不锈钢316材质适配户外幕墙的防腐蚀需求，整体结构紧凑，装配后外露面平整，可满足修复后外观一致性的要求，建模过程中对所有配合面添加了合理的公差间隙，确保模型可直接用于后续的加工工艺模拟与装配验证。
