全地形四轮摩托车钢管车架三维结构设计

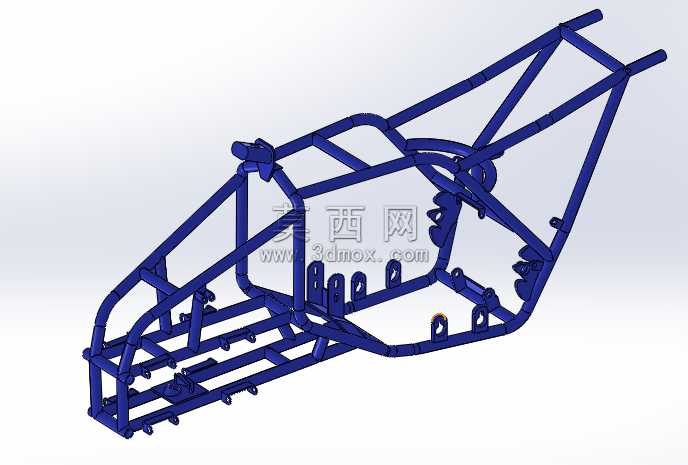

本作品为全地形四轮摩托车的钢管式车架三维结构模型，采用三维参数化建模软件完成整体结构的搭建与细节设计，建模过程严格遵循非道路越野车辆的车架力学设计逻辑，以空间管桁架结构为核心架构形式。模型整体以蓝色金属质感材质完成渲染，清晰呈现每一段管材的空间走向、连接节点与安装点位，所有管材的弯折弧度、拼接角度均经过参数化校准，保证结构的空间合理性。从结构设计来看，该车架采用高强度钢管拼接成型，前部预留了动力总成、转向机构的安装支座，中部设置了驾乘人员的承载框架与座椅安装点位，后部延伸出后悬架、后轮传动系统的连接结构，同时在车架关键受力位置设计了加强筋与连接耳片，所有安装孔位、固定支座的位置均按照实车装配逻辑进行排布，兼顾结构强度与轻量化设计需求。设计过程中充分考虑全地形车辆的越野使用场景，通过合理的管架排布优化车架的抗扭、抗弯性能，前部的防撞结构采用弧形钢管弯折成型，能够在碰撞场景下吸收部分冲击能量，中部的驾乘舱框架采用闭环式管结构设计，为驾乘人员提供足够的安全防护空间，车架底部设置了多组底盘附件安装位，可适配悬挂、制动、油路等系统的装配需求。建模过程中对每一处管材的连接节点做了贴合实际焊接工艺的处理，避免出现结构干涉问题，渲染阶段通过调整材质的金属反光度与环境光影效果，清晰凸显车架的空间结构层次，让使用者能够直观观察到车架的整体布局、各部分的连接关系与安装点位设计，可作为全地形车辆底盘设计、钢管车架结构学习的参考模型，也可用于后续整车装配的基础骨架模型使用。
