鲁布戈德堡连锁触发机械装置设计

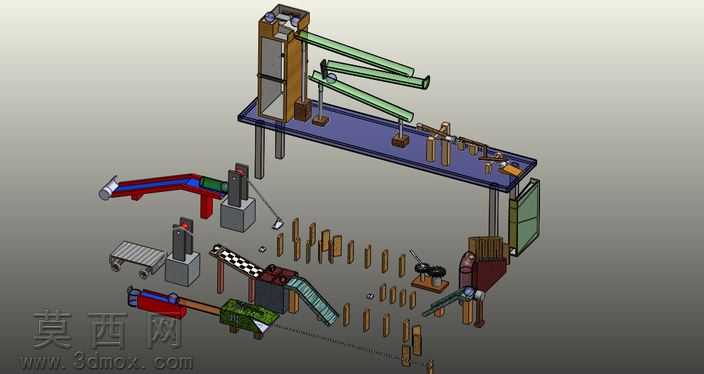

该作品为鲁布·戈德堡风格的连锁触发机械装置，整体采用三维建模完成全结构搭建，通过轴测视角渲染完整呈现整套装置的联动逻辑与部件排布。建模过程中对每一级触发机构都做了精细化的结构还原，从初始端的高位释放滑道开始，依次搭建了倾斜导槽、杠杆触发组件、摆锤机构、多米诺骨牌阵列、斜面输送段、翻转闸门、弹射组件等多组功能单元，每一处部件的尺寸匹配、位置衔接都经过反复校准，保证连锁动作的逻辑连贯性。材质设置上，对金属支撑立柱赋予哑光金属材质，对木质滑道、骨牌组件赋予木纹质感，对不同功能的触发拨杆、配重块分别赋予对应材质，区分不同部件的功能属性，渲染阶段采用均匀的环境光照，避免过重阴影遮挡结构细节，清晰展现每一段机构的连接关系。设计思路围绕“以繁复机械流程完成简单目标”的核心，将多种基础机械原理融入连贯的触发链条：高位小球沿倾斜滑道滚落作为初始动力，经过逐级导槽改变运动方向，触发杠杆释放摆锤，摆锤推倒多米诺骨牌阵列，骨牌依次倒伏触发下一级斜面的滑块释放，滑块沿导轨滑动撞击拨杆打开末端闸门，整套流程串联了重力势能转换、杠杆传动、斜面导向、碰撞触发等多种基础机械原理，每一级机构的行程、触发力度都做了适配设计，避免出现动作卡滞或触发失效的问题，整体结构排布错落有致，既保证动作链路的完整顺畅，也通过错落的布局展现机械装置的精巧趣味，还原了鲁布·戈德堡机械“用复杂机械完成简单任务”的设计内核，可作为机械原理演示、趣味机械教学的参考模型。
