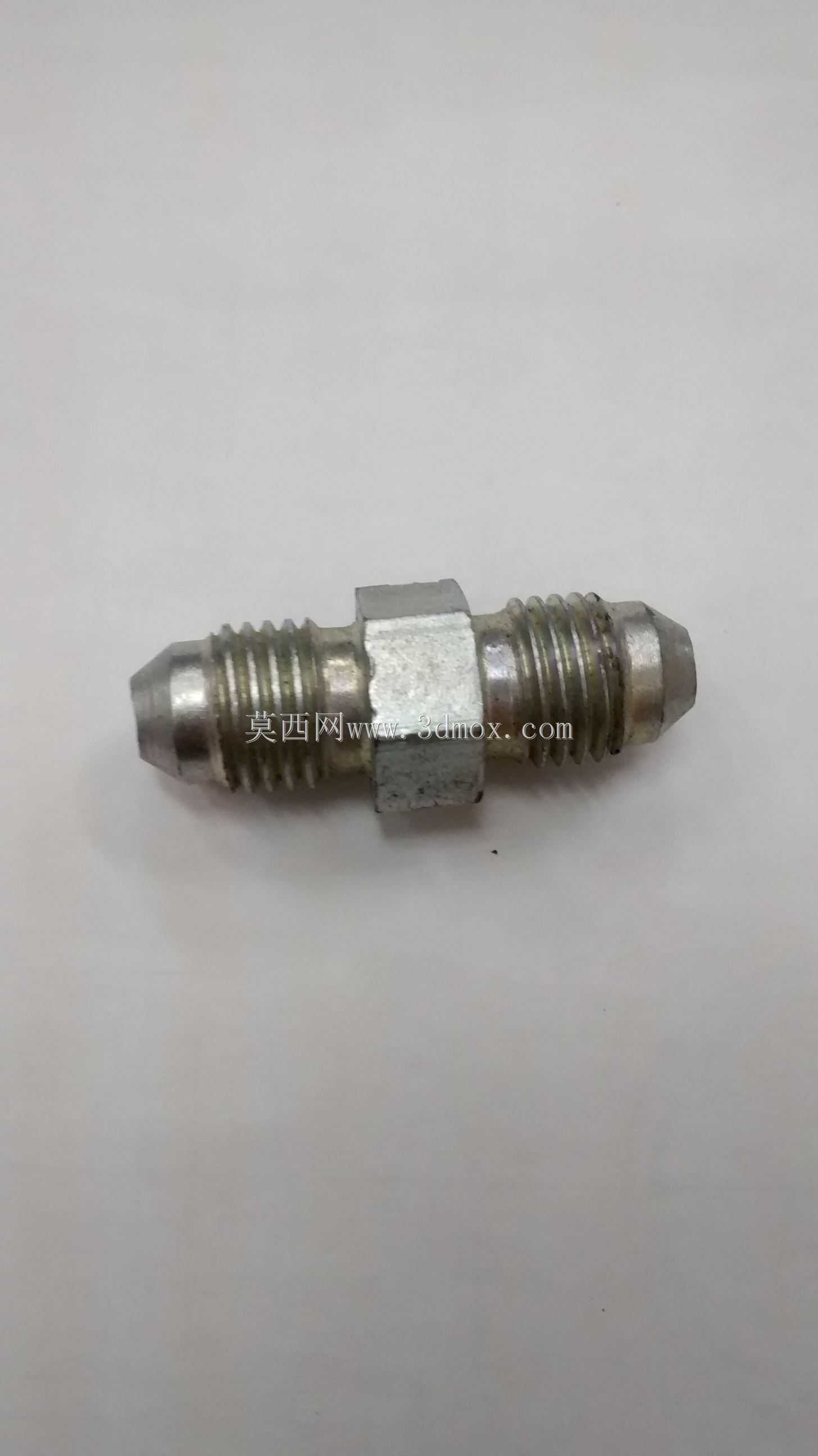

UNF7/16直连扩口式液压管接头

　　在中低压流体输送回路的搭建作业中，这类两端带UNF7/16外螺纹的直连扩口接头，是仪表管路、小型液压站控制油路、气动检测回路里十分常见的连接件，很多现场做设备油路改造、传感器取压管路布设的师傅，对这类接头的安装特性都十分熟悉。不同于需要配合密封垫、生料带实现密封的锥管螺纹接头，这类扩口式接头的密封逻辑，是依靠管路端部扩出的74度锥面，和接头端部的内锥面紧密贴合实现硬密封，只要管路扩口工艺达标，即便在有一定压力脉动、轻微振动的工况下，也能长期保持可靠的密封性能，不会出现渗漏问题。

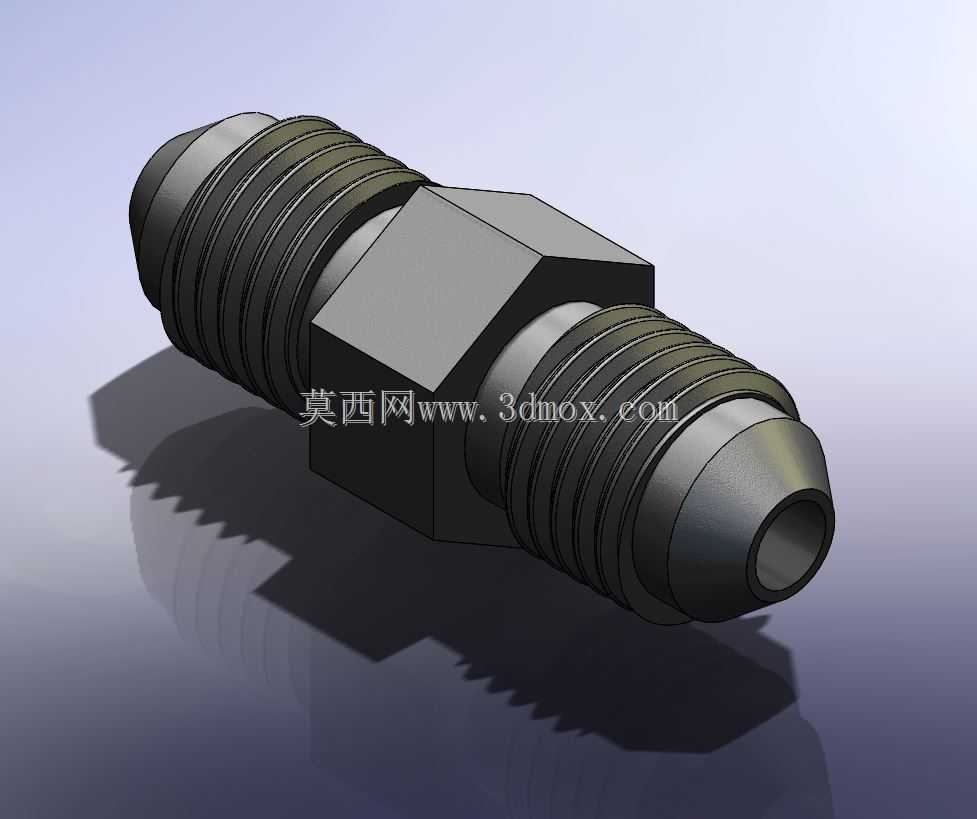

　　从结构设计来看，接头中段设置的六角方台是核心的受力操作位，这个方台的对边尺寸是按照标准扳手操作空间预留的，安装时可以用开口扳手或者套筒稳稳卡住，施加合适的拧紧力矩，不会因为受力面过小导致接头打滑、棱边磨损，也能避免拧紧过程中接头跟转，造成两端管路扭曲变形。两端的外螺纹采用统一螺纹细牙系列，牙距更小，螺纹配合的同轴度更容易保证，拧入对接端的时候不会出现偏斜，细牙螺纹的牙型间隙更小，本身也能辅助提升密封的可靠性，适配大部分采用美制细牙螺纹接口的仪表阀、传感器取压口、小型液压缸油口。

　　实际选型使用的时候，首先要明确安装边界的尺寸限制：这类直通接头的总长度是根据两端螺纹旋合深度预留的，安装时要提前算好两端管路的排布空间，六角方台的最大外径是整个接头的最宽位置，要预留出扳手操作的最小空间，避免安装时周围的管路、阀块挡住扳手，导致无法施加足够的拧紧力矩。两端的螺纹有效长度经过精准核算，拧入标准深度的对接螺纹孔后，不会出现螺纹顶死、或者旋合长度不足导致的脱扣风险，接头端部的内锥面和螺纹的同轴度公差控制在极小范围内，能保证扩口后的管路和接头保持同轴，不会因为偏斜导致密封面局部压合不实，出现高压下渗漏的问题。

　　在不同的应用场景里，这类接头的适配性也有区别：在气动检测回路中使用时，因为气压回路的压力普遍不高，配合尼龙管或者紫铜管扩口，就能满足密封要求，安装拆卸都很方便，后期维护更换管路的时候不需要破坏接头本身；在小型液压站的控制油路中使用时，建议配合退火处理的紫铜管或者不锈钢硬管做扩口，拧紧力矩按照对应螺纹规格的推荐值施加，就能在十几兆帕的工作压力下长期稳定工作，不会因为压力波动出现渗漏。很多做非标设备油路设计的工程师，在布设传感器的取压管路时，会优先选用这类直通接头，因为它的通径和UNF7/16螺纹的适配性很好，不会出现通径缩颈导致的压力检测滞后问题，直连的结构也没有多余的流道转折，流体经过时的压力损失极小，对于需要精准检测管路压力的场景来说，这点特性十分重要。

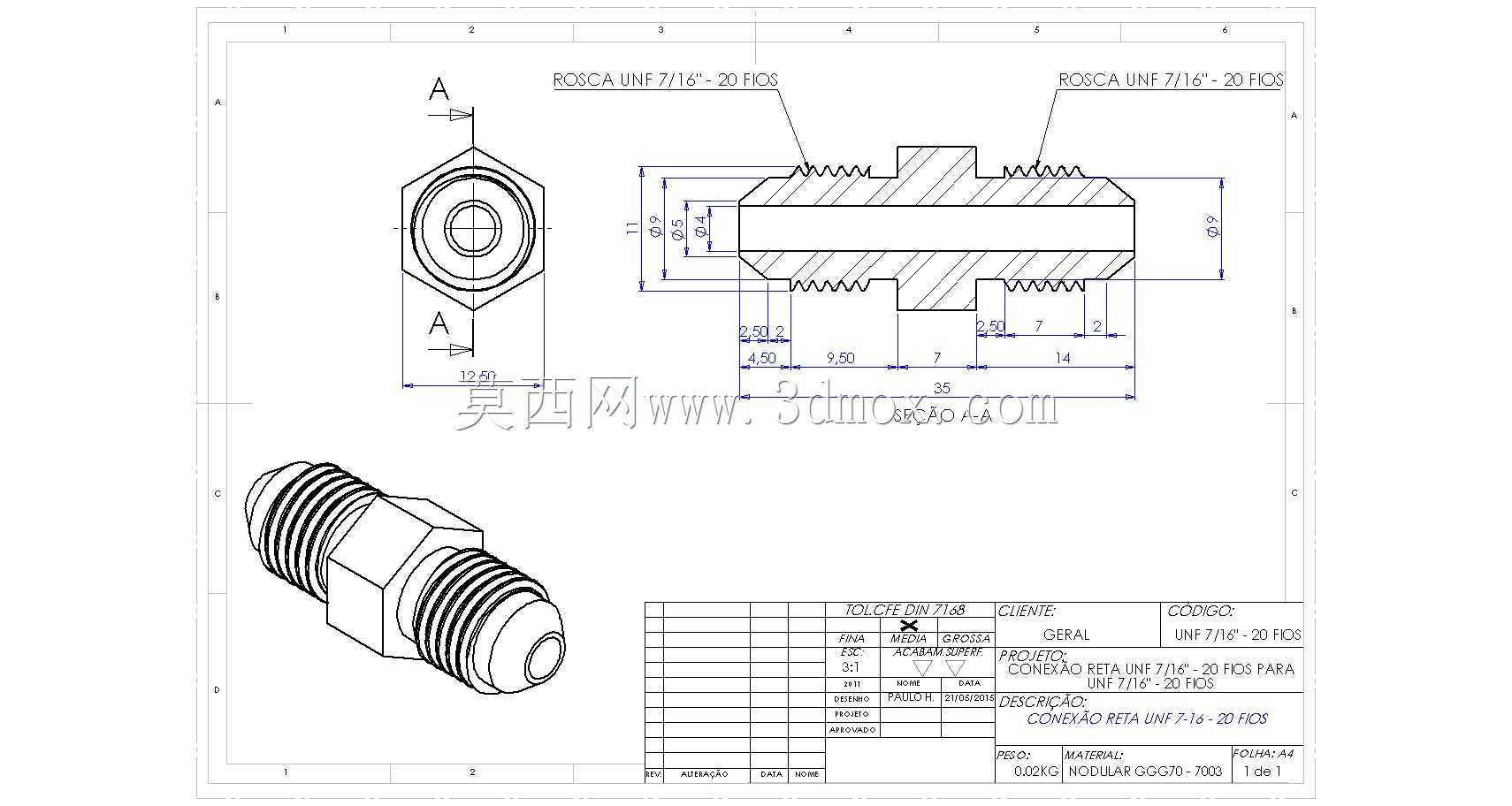

　　建模的时候要注意几个核心的尺寸校验点：首先是两端外螺纹的大径、中径、小径尺寸要符合UNF7/16-20的螺纹标准，牙型角60度的公差要控制在标准范围内，避免3D打印或者机加工试制的时候出现螺纹配合过紧或者过松的问题；其次是中段六角方台的对边、对角尺寸要符合标准紧固件的尺寸规范，保证常规扳手可以适配；还有两端的内锥面角度要和扩口管路的锥角完全匹配，锥面的表面粗糙度要达到密封要求，不能有明显的刀痕或者凹凸缺陷，否则会直接影响密封性能。另外接头两端的螺纹收尾处要做合理的退刀槽设计，退刀槽的宽度和直径要保证螺纹加工的时候不会出现乱牙，同时也能给对接端的密封面留出足够的压合空间，不会因为螺纹收尾的余高导致密封面无法完全贴合。

　　这类接头看似结构简单，实则每一处尺寸都经过了长期的工程验证，从螺纹长度、六角方台的位置，到内锥面的角度、通径的大小，都是围绕安装便捷性、密封可靠性、流道通畅性这几个核心需求设计的，不管是做设备的初始设计选型，还是做现场的管路改造替换，只要匹配对应的螺纹规格和管路外径，就能快速完成管路连接，大幅减少现场安装的调试时间，降低后期维护的渗漏风险。
