带键槽凸缘式联轴器结构设计

　　在各类工业传动系统的轴系布局中，这类带键槽的凸缘式联轴器是应用频次极高的刚性传动连接件，主要用于同一轴线上两根传动轴的刚性固连，保障两根轴在运转过程中保持同步回转，无相对角位移、径向位移与轴向窜动，稳定传递工作扭矩。从实际应用场景来看，这类联轴器常出现在中小功率的传动链路中，比如轻工输送设备的动力输出端与辊筒轴的连接、小型机床进给轴的传动衔接、水泵与驱动电机的轴系对接，还有部分仪器仪表类精密传动的轴系固定场景，只要是对传动同步性要求高、轴系对中精度有保障、运转过程无显著冲击载荷的工况，都能见到这类结构的身影。

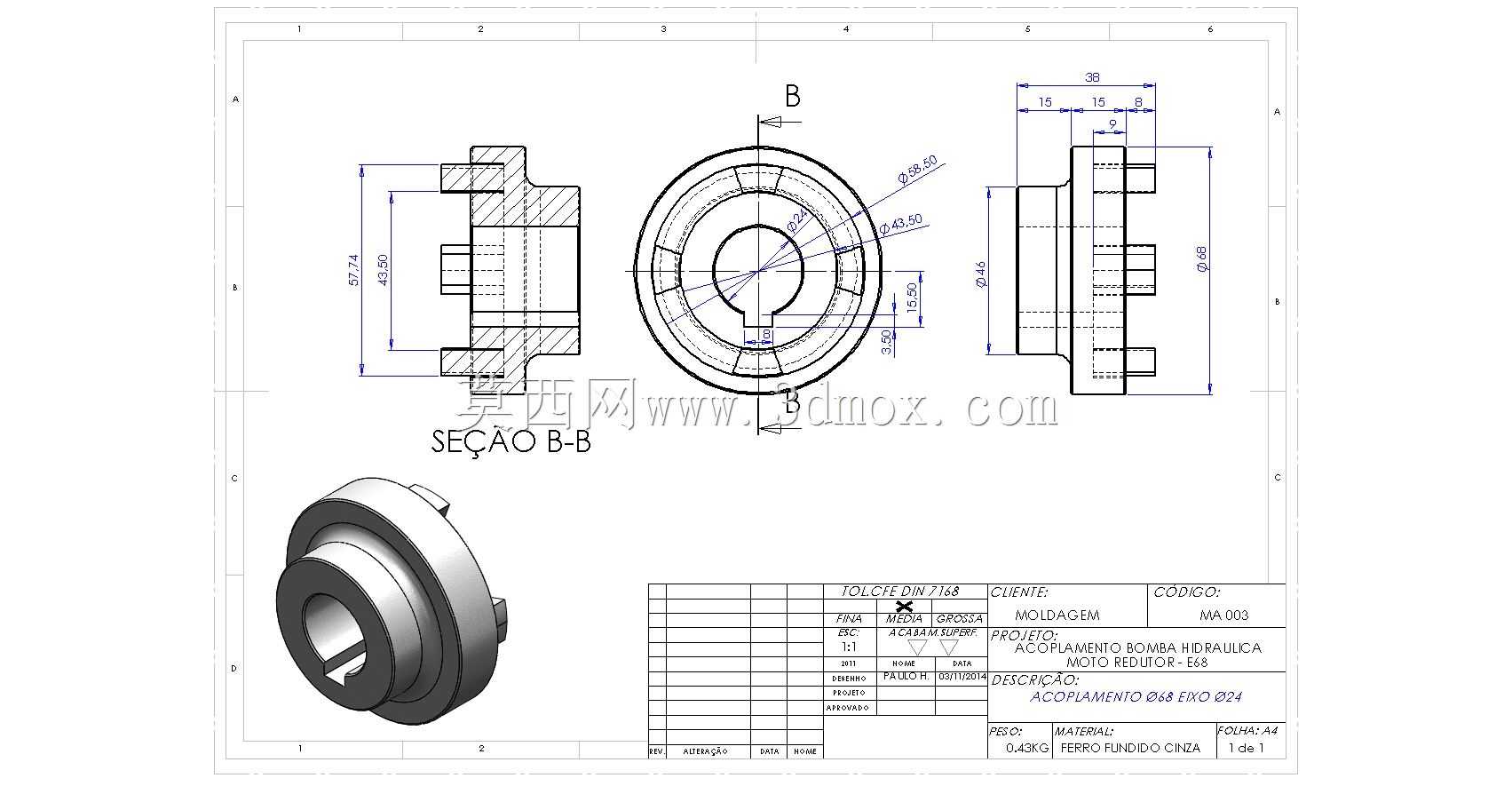

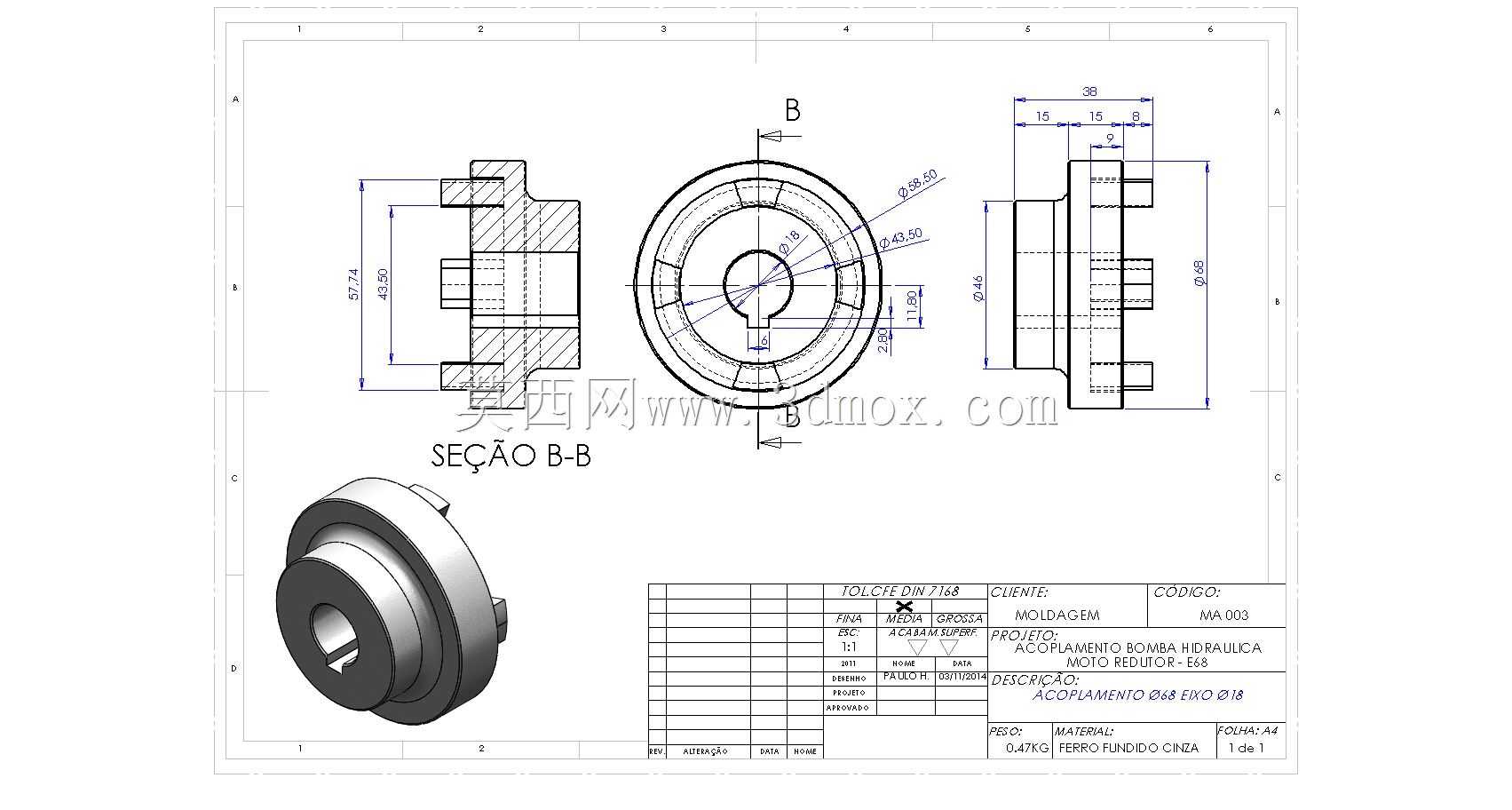

　　从结构设计思路来看，这款联轴器采用对称式凸缘结构，两个半联轴器分别通过轴孔与待连接的两根轴配合，轴孔内开设标准平键槽，通过平键实现半联轴器与轴的周向固定，避免扭矩传递过程中轴与联轴器发生相对转动；两个半联轴器的对接端设置定位止口，也就是图中可见的阶梯凸台结构，安装时止口与对应凹槽嵌合，能快速实现两根轴的同轴度找正，降低现场安装的对中难度，减少因对中偏差带来的附加径向载荷。两个半联轴器的外缘设置对称的凸耳结构，用于穿装连接螺栓，通过螺栓的预紧力将两个半联轴器牢牢压合，依靠结合面的摩擦力与螺栓的抗剪切能力共同传递扭矩，这种结构的优势在于加工难度低，常规车削、铣削工序即可完成全部加工，不需要复杂的成型工艺，制造成本可控，同时维护便捷，拆卸时只需松开连接螺栓即可分离两根轴，不需要大幅挪动两端的动力设备与执行部件。

　　从安装边界与尺寸适配角度来说，这类联轴器的轴孔尺寸需要与对接轴的轴径做公差配合，通常采用H7/k6的过渡配合，保障装配后无明显径向间隙，键槽的尺寸匹配对应轴径的标准平键规格，键槽的对称度公差需要控制在0.02mm以内，避免平键装配后出现偏载，导致键侧受力不均引发压溃失效。联轴器的外径尺寸需要根据传递的额定扭矩做核算，凸缘部分的厚度要满足螺栓连接的挤压强度要求，外缘凸耳的位置要避开设备周边的防护结构与管线，预留足够的扳手操作空间，方便安装与检修时的螺栓拆装。在实际选型应用中，需要注意这类刚性联轴器不具备补偿偏移的能力，所以安装时必须严格保障两轴的同轴度，若对中偏差超出允许范围，运转过程中会在轴、轴承与联轴器本身产生附加的交变载荷，引发振动、噪声甚至轴系断裂的故障，因此这类结构更适合轴系刚性好、对中精度高、运转平稳的工况，不适合重载冲击、轴系挠度大的传动场景。

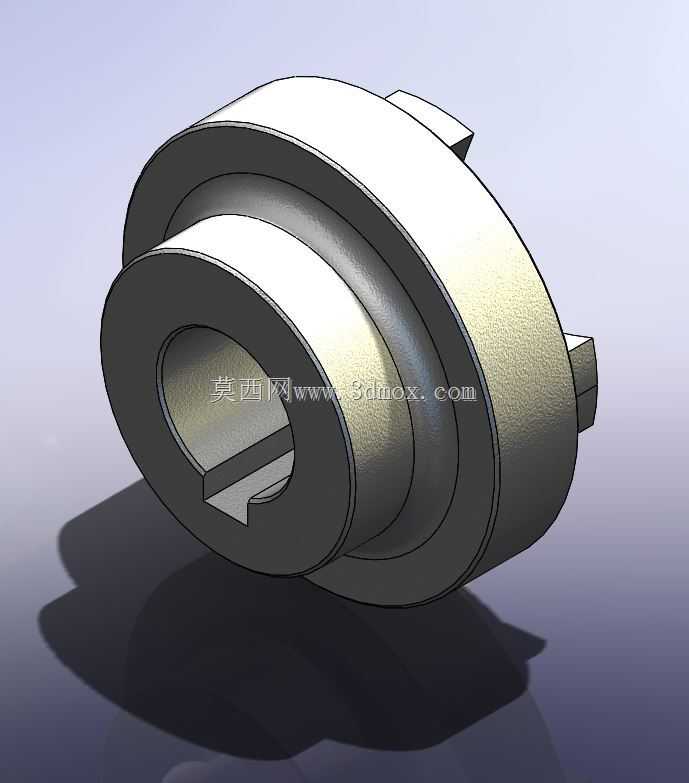

　　从功能特性上看，这款联轴器结构简单，没有多余的弹性元件与活动部件，运转过程中无间隙、无背隙，传动精度高，能够准确传递转速与扭矩，不会出现传动滞后的问题，在需要精准同步传动的场合，比如精密进给机构、计量泵传动等场景，这种刚性凸缘联轴器的表现要优于弹性联轴器。同时它的整体结构为一体化回转体，动平衡特性好，只要加工时保证端面与轴线的垂直度、外圆与内孔的同轴度，高速运转时也不会产生过大的离心力，适合中高转速的稳定传动场景。在三维建模过程中，这类零件的建模逻辑也很清晰，先通过回转特征做出主体的阶梯轴结构，再拉伸切除出轴孔与键槽，之后阵列生成外缘的凸耳与螺栓过孔，最后对锐边做倒角处理，避免安装时划伤操作人员，同时减少应力集中，提升零件的疲劳强度。建模时需要注意各配合尺寸的公差标注，尤其是止口的配合尺寸、键槽的宽度与深度尺寸、螺栓孔的位置度，这些尺寸直接影响后续的装配精度与使用性能，不能随意设定。
