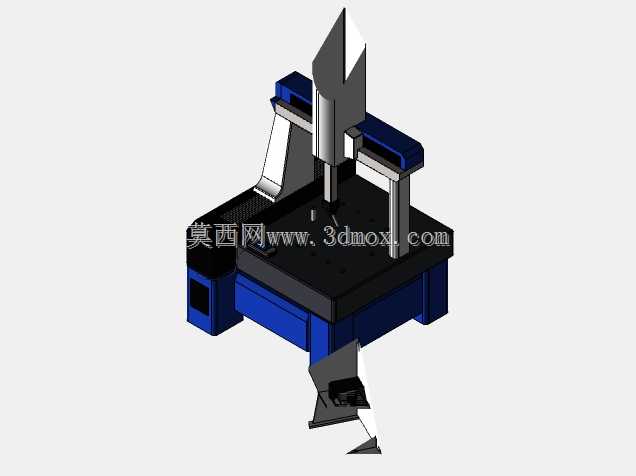

龙门式三坐标精密检测传感装置结构

　　在精密制造车间的质量管控环节，这类龙门架构的检测装置常布置在恒温计量室或精加工产线旁的检测工位，承担复杂零部件形位公差、轮廓尺寸、孔位精度的全尺寸核验工作，区别于传统手工量具的单点测量，该装置可通过测头端的传感单元完成工件表面连续点位的数据采集，适配从小型精密注塑件、金属机加工件到中型模具镶件的多品类检测需求，尤其在汽车零部件、航空航天结构件、精密模具的制程检验环节，能有效替代人工完成批量工件的高精度尺寸复核，减少人为测量误差带来的品质判定偏差。

　　从结构设计逻辑来看，整体采用龙门式跨梁布局，底部为高稳定性的花岗石或矿物铸石平台基座，这类基座材料热膨胀系数极低，能在车间常规温变环境下保持结构形位稳定性，避免基座形变带动测量轴系偏移带来的检测误差；平台表面预留标准T型槽或螺纹安装孔位，可配合专用夹具完成不同外形工件的快速装夹固定，装夹边界覆盖平台全幅工作面，常规适配的工件安装高度不超过Z轴有效行程上限，横向X轴沿龙门横梁做直线运动，纵向Y轴带动龙门架沿基座两侧导轨做前后移动，垂直Z轴搭载测量传感测头完成上下方向的点位触发，三个运动轴均采用高精度直线导轨做导向支撑，配合光栅尺做全闭环位置反馈，确保每个轴系的运动定位精度控制在微米级区间。

　　测头端的传感单元是整套装置的核心功能部件，采用触发式接触测量原理，当测针接触工件表面达到预设触发力阈值时，传感单元会瞬间锁存当前三个轴系的光栅位置坐标，通过控制系统换算为工件表面的实际三维点位数据，测头支持多方向角度偏转，可深入工件内部型腔、交叉孔位等常规量具无法触及的位置完成数据采集；设计过程中对三个运动轴的传动结构做了动平衡配重处理，Z轴方向配置平衡气缸或配重块，抵消垂直轴系自重带来的传动负载波动，避免高速移动时轴系出现下坠或爬行问题，横梁部分采用有限元拓扑优化结构，在保证整体刚性的前提下尽可能降低移动部件重量，减少Y轴高速运动时的惯性冲击，提升连续点位测量时的运动响应速度。

　　安装部署时需要预留足够的设备周边操作空间，基座底部配置可调水平支撑脚，安装时需要通过水平仪将平台工作面的平面度调整至设备要求的精度范围内，外接气源接口为Z轴平衡机构、测头自动换架提供稳定气压供给，设备运行时需要避开车间内的冲压、锻造等强振源，防止振动传导至测量平台影响检测数据的重复性；日常使用中可根据被测工件的外形尺寸调整三个轴系的运动软限位，避免测头移动超程碰撞工件或夹具，针对不同材质的被测工件，可更换对应测力的测针模块，比如测量薄壁塑料件时采用小测力测头，避免测针接触压力过大导致工件产生微形变影响测量结果，测量硬质金属工件时可采用标准测力测头，保证触发信号的稳定性。整套结构的运动路径可通过编程实现自动化测量，单次装夹即可完成工件所有待检测尺寸的自动数据采集与公差判定，大幅缩短批量工件的全尺寸检测周期，相比传统人工抽检模式，能有效覆盖工件全尺寸检测项，避免漏检问题流出到下游装配环节。
