波卡雷比特塞克斯塔瓦多普莱诺传感部件结构

　　在工业自动化检测、流体管路参数监测、小型机电设备状态感知这类场景里，这类筒状传感安装基座的应用覆盖度其实很高，很多一线做设备改造、传感单元集成的工程师，在做安装位适配的时候，经常会遇到需要匹配这类带法兰限位的筒状壳体结构的情况。从实际使用的角度来说，这个部件的核心作用是给内部的敏感检测元件提供稳定的安装承载空间，同时通过前端的法兰边完成在设备安装面板、管路预留接口上的定位固定，避免传感元件在设备运行振动、介质轻微冲击的工况下出现移位，影响检测精度。

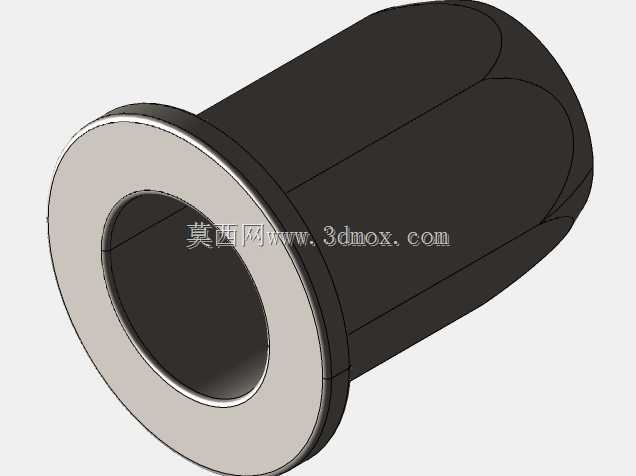

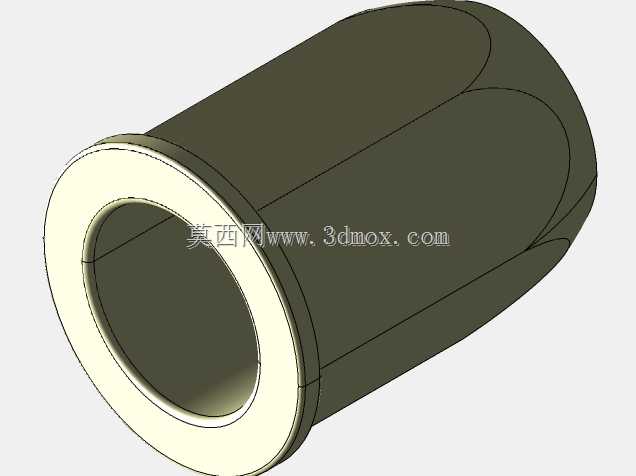

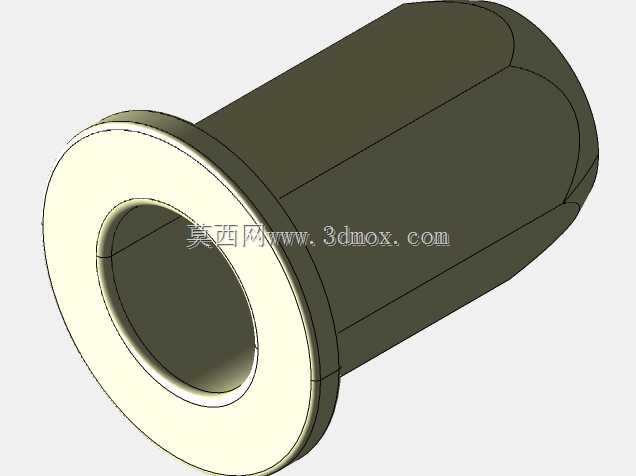

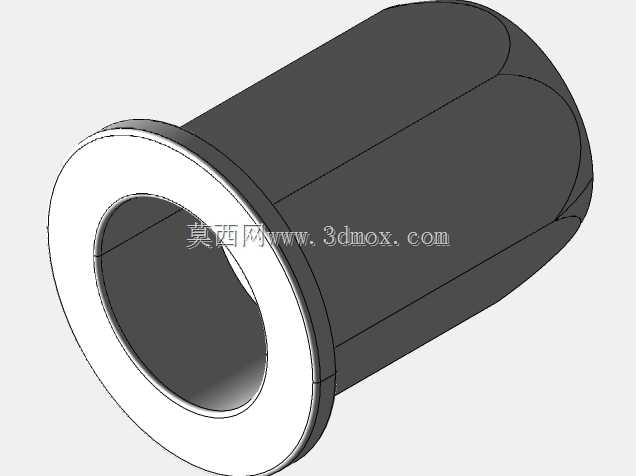

　　从结构设计的思路来看，整体采用一端带凸缘法兰的直筒造型，筒身做了等壁厚的中空设计，内部空腔完全按照内置敏感元件的排布尺寸预留，既能够给检测元件提供足够的防护，隔绝外部粉尘、轻微飞溅物的干扰，也不会因为壳体壁厚过大占用过多安装空间。法兰边和筒身采用圆角过渡连接，没有尖锐的应力集中棱角，不管是注塑成型还是机加工成型，都能有效降低成型过程中出现应力开裂的概率，同时安装的时候法兰边和安装面的贴合度也更好，不需要额外做过多的面加工就能保证安装后的密封性。筒身的外轮廓做了微弧面的收边处理，尾部没有做直角切边，而是采用圆弧过渡的封闭端造型，一方面是适配内部元件的尾部走线或者端盖安装，另一方面也能减少部件在狭小安装空间内和其他管线、结构件发生剐蹭的概率。

　　说到安装边界的尺寸适配，这类部件的法兰外径比筒身外径大出一个固定的宽度差，这个宽度刚好预留了安装固定的压紧面，不管是采用卡簧限位、胶粘固定还是周边小螺丝锁紧的方式，都有足够的操作空间。筒身的长度是按照内置检测元件的有效检测距离来设定的，安装时法兰面贴紧设备安装基准面之后，筒身伸入设备内部的深度刚好能让内部敏感元件处于最佳检测位置，不会因为伸入过深碰到设备内部的运动部件，也不会因为伸入过浅导致检测信号衰减、检测数据偏差。中空内孔的直径尺寸严格匹配内置元件的外径，配合小间隙的装配公差，元件装入后不会出现径向晃动，尾部的内孔倒角做了导向处理，装配的时候不需要反复对位就能顺利把元件推入安装位，能有效提升产线装配的效率。

　　在实际工况适配性上，这个结构的外形没有多余的凸起或者复杂的卡扣结构，整体造型简洁，不管是采用工程塑料注塑量产，还是采用铝合金机加工做小批量定制，加工难度都很低，成型后的尺寸一致性容易保证。筒身的外表面没有做多余的纹理设计，光滑的外壁既方便安装时推入对应的安装孔，也不容易积灰积油，在有少量油污、粉尘的工业现场使用时，日常清洁维护也很方便。很多做接近传感、压力传感、小型光电传感集成的项目里，这类壳体结构都是直接作为传感单元的外保护壳使用，不需要再额外设计定制外壳，能大幅缩短传感模组的开发周期，降低结构设计的重复工作量。另外从装配逻辑上来说，这个结构的设计完全遵循了易装配易拆卸的原则，没有采用一体化不可拆的死结构，内部元件损坏的时候，可以直接从法兰端把旧元件顶出，更换新的元件之后就能继续使用，不需要整体更换整个部件，能有效降低设备后期的维护成本。在做三维建模的时候，这个结构的曲面过渡、法兰和筒身的连接位置尺寸、内孔的公差预留，都是需要重点核对的部分，尤其是法兰面的平面度要求，直接关系到安装后的密封效果和定位精度，建模的时候需要严格按照实际安装的配合要求来设定相关的尺寸公差，避免后期加工出来的部件出现安装错位、密封不严的问题。
