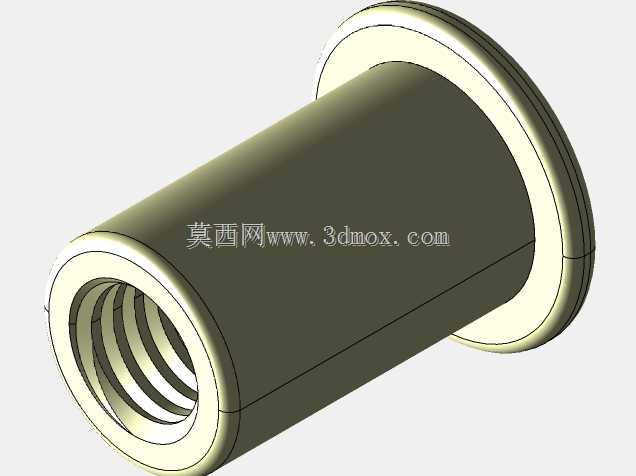

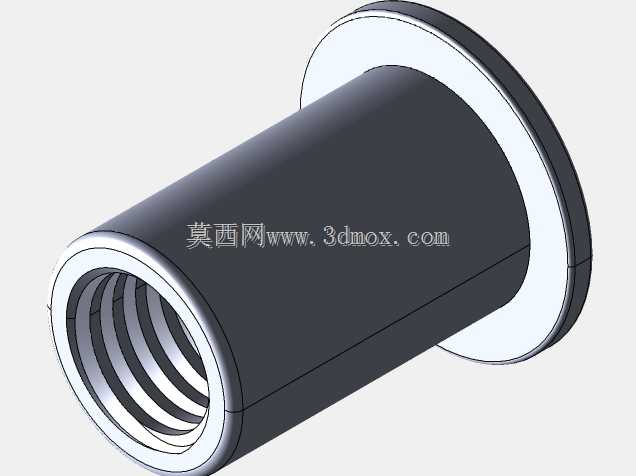

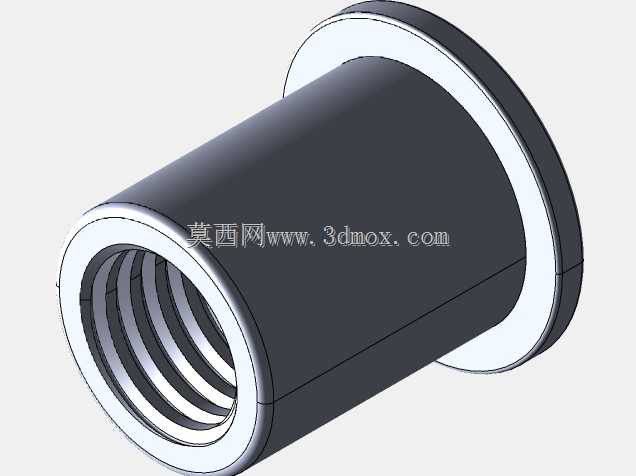

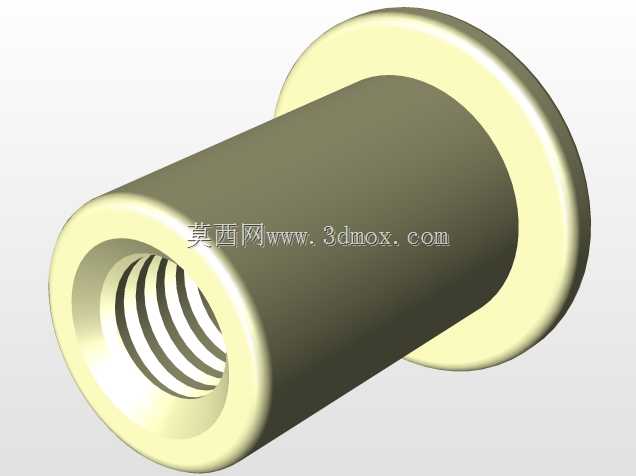

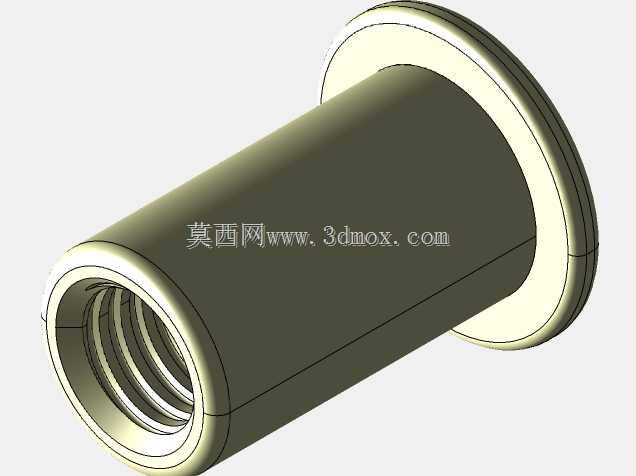

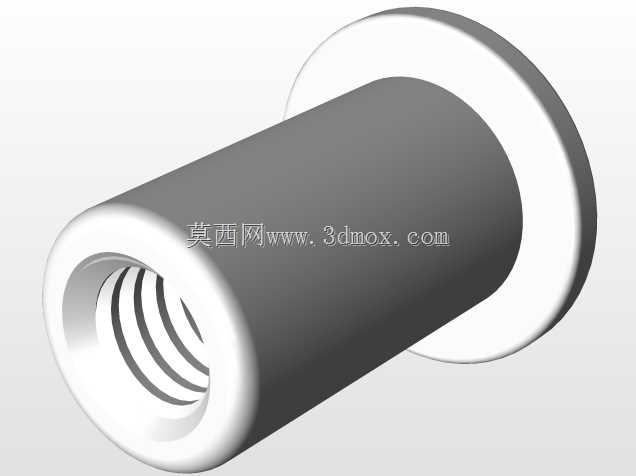

内螺纹法兰式连接衬套结构设计

　　在流体管路接驳、传感元件安装、小型气动液压组件的装配场景里，这类带法兰边的内螺纹衬套是非常常见的衔接零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接调用标准件库的模型凑数，等到实际装配时才发现干涉、密封失效、螺纹咬合不足等问题，反而拖慢整体项目进度。从实际工程应用的角度看，这类衬套最核心的作用是实现不同规格接口的过渡衔接，同时依靠法兰端面完成轴向定位，避免安装后零件出现轴向窜动，尤其是在压力不高的气路、轻载传动定位场景里，不需要额外加工复杂的定位台阶，靠衬套的法兰边就能完成安装限位，大幅降低基体零件的加工难度。

　　设计这类零件的时候，首先要明确安装边界的约束条件：法兰边的外径不能超过安装位的沉孔直径，否则会出现法兰面无法贴合安装基准的问题，衬套的主体筒身外径要和安装孔保持合理的间隙配合，间隙量控制在0.02-0.05mm之间，既保证装配时能顺利推入安装孔，又不会因为间隙过大导致装配后出现径向晃动。内螺纹的加工长度要结合对接零件的外螺纹旋合长度确定，一般旋合长度不小于螺纹公称直径的1.2倍，才能保证足够的连接强度，避免受载后螺纹滑牙；同时筒身的壁厚要结合使用场景的载荷计算，轻载的传感元件安装场景下，壁厚满足螺纹加工的最小余量即可，如果是有一定压力的流体管路场景，壁厚还要额外增加1-2mm，避免受压后筒身出现变形开裂。

　　很多设计人员在建模时容易忽略法兰端面的细节，实际生产中法兰和安装基准贴合的面需要加工退刀槽吗？不对，应该是法兰与筒身衔接的位置要加工微小的倒角，避免安装时因为零件棱边的毛刺、安装孔口的倒角不足，导致法兰面无法完全贴紧基准面，出现密封失效或者定位不准的问题。另外内螺纹的入口处也要加工引导倒角，角度一般取45度，深度约1个螺距，方便对接的外螺纹件快速对准旋入，减少装配时的螺纹错扣风险。从结构功能上看，这类衬套还能起到保护基体螺纹的作用，比如在铝合金、塑料这类较软的基体材料上安装频繁拆卸的元件时，直接在基体上加工螺纹，多次拆装后很容易出现螺纹滑牙，提前压入或者拧入这类钢制衬套，把频繁拆装的摩擦转移到衬套的内螺纹上，能大幅提升基体零件的使用寿命，降低后期维护成本。

　　建模过程中要注意几个容易出错的细节：一是螺纹的收尾结构，不能把螺纹直接画到筒身的最底部，要留出2-3个螺距的退刀空间，符合实际机加工的工艺要求，否则模型导入加工编程时会出现刀具路径错误；二是法兰边的外缘要做微小的圆角处理，避免锐边在装配时划伤操作人员，同时也能减少零件搬运过程中的磕碰变形；三是筒身的外圆表面粗糙度要和配合要求匹配，压装式的衬套外圆粗糙度要控制在Ra1.6-Ra3.2之间，保证压装时的摩擦力足够，不会使用过程中出现衬套脱出的问题，如果是间隙配合可拆式的衬套，外圆粗糙度可以适当放宽到Ra6.3，方便拆装维护。

　　在不同的应用场景里，这类衬套的细节设计也会有调整：如果是用于传感器安装的场景，法兰端面可以加工一圈密封槽，搭配O型圈实现端面密封，避免外界的粉尘、水汽从安装缝隙进入设备内部；如果是用于传动机构的导向衬套，内螺纹可以替换为光孔，内壁加工油槽用来存储润滑脂，提升导向滑动的耐磨性。实际选型建模时，不能只看外形相似就直接套用，要结合具体的安装空间、载荷大小、密封要求、拆装频率调整各个尺寸参数，比如安装空间局促的场景，可以适当缩小法兰边的外径，同时增加法兰的厚度来保证压紧强度；如果是重载连接场景，除了增加壁厚，还可以在筒身外圆加工滚花，提升压装后的抗扭能力，避免衬套跟着对接的螺纹件一起转动。

　　很多三维建模的新手在做这类零件时，习惯把螺纹画成完全逼真的牙型结构，其实在装配设计环节完全没有必要，用装饰螺纹线就能满足装配干涉检查的需求，还能降低模型的文件大小，提升大装配体的打开和运算速度，只有在做零件的工程图或者有限元受力分析的时候，才需要精确画出螺纹的牙型结构。另外要注意安装时的扳手空间，虽然这类衬套很多是压装或者用工具拧入的，但如果是需要侧面拧紧的结构，要在法兰边预留对应的扳手卡位，比如加工两个对称的缺口或者扁位，方便安装时施加扭矩，避免因为没有受力点导致安装不到位。
