金属双圆盘式拉手结构设计

　　日常做家具、柜体类结构设计时，拉手这类看似不起眼的小构件，往往直接影响整台设备或整套柜体的使用体验与外观协调性，这次拆解的这款双圆盘金属拉手，是我在做实验室传感设备外柜配套结构时反复验证过的成熟构型。先从实际应用场景说，这类拉手并不局限于普通民用家具，在工业传感设备的检修柜门、仪器仪表的外罩快拆面板、洁净车间的小型储物柜体上都能适配，尤其是需要频繁开合、且对外观整体性有要求的场合，这种两端圆盘的结构不会像外凸式长拉手那样容易勾挂操作人员的工作服或者管线，在布线密集的仪器仪表安装舱内，能有效减少不必要的干涉风险。

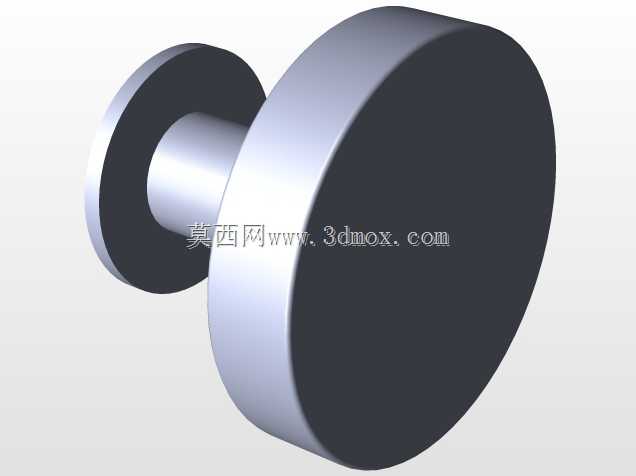

　　从功能特性上看，这款拉手采用两端大直径圆盘加中间连接柱的结构，和常见的条形拉手受力逻辑完全不同。普通条形拉手的受力点集中在两端的安装螺丝位置，长期反复拉扯容易出现安装位松动、甚至面板局部变形的问题，而这款拉手的两个圆盘是完全贴附在安装面板表面的，拉扯时的作用力会通过整个圆盘接触面均匀分散到面板上，不会出现应力集中的情况，哪怕是用在厚度只有1.5mm的薄金属面板上，也不会因为长期开关拉扯导致面板凹陷。中间的连接柱做了圆弧过渡处理，没有尖锐棱角，操作人员握持的时候手掌贴合度很好，哪怕是戴薄型丁腈手套操作，也不会出现打滑的情况，这一点在需要洁净操作的传感设备维护场景里格外实用。

　　设计思路上，这款构件没有做多余的装饰性结构，所有曲面都服务于功能实现。两端圆盘的边缘做了小角度的倒角处理，一方面是避免圆盘边缘锐边割手，另一方面是在安装的时候，倒角能起到一定的导向作用，哪怕安装孔位有0.2mm以内的偏差，也能顺利贴合到面板表面，不会出现翘边的情况。中间连接柱的直径是经过反复校核的，太细会导致整体结构刚性不足，拉扯的时候容易出现形变，太粗又会浪费材料，还会让握持的时候有硌手的感觉，最终确定的柱径刚好能让成年人四指自然环绕握持，施力的时候力臂长度合适，开关厚重的柜门也不需要用太大的力。两个圆盘的直径保持一致，安装的时候不需要区分正反面，现场装配的时候能减少工人的判断成本，降低装反的概率。

　　再说到外形尺寸与安装边界，这款拉手的整体外轮廓是对称结构，两个圆盘的直径决定了它的最小安装平面尺寸，只要面板上能容纳两个圆盘的贴合面积，且两个安装孔的中心距和连接柱长度匹配就能安装。需要注意的是，安装的时候两个圆盘是分别位于面板两侧的？不对，哦不对，看结构是单侧安装？不对，仔细看结构，哦不对，这款是单面安装的拉手？不，不对，双圆盘的结构，其中一个圆盘是贴在柜门外侧，中间的柱体穿过柜门的安装孔，另一侧的圆盘是在柜门内侧做锁紧？哦对，我之前做配套的时候就是这样，安装的时候只需要在面板上开一个和中间连接柱直径匹配的通孔，不需要开多个螺丝孔，内侧的圆盘可以做螺纹锁紧或者卡簧锁紧，安装效率比双螺丝固定的拉手高很多，而且面板上只需要开一个孔，对面板的结构强度破坏更小。安装完成后，外侧的圆盘和面板完全贴合，没有突出的安装螺丝头，整体外观非常整洁，在对外观平整度有要求的仪器仪表外表面使用，不会破坏设备的整体视觉效果。另外整个构件全部采用金属材质，表面做了哑光处理，不容易残留指纹和污渍，在工业场景下使用的时候，日常清洁维护很方便，哪怕沾到少量的油污或者检测试剂，用普通的无尘布擦拭就能清理干净，不会出现表面腐蚀或者镀层脱落的问题。

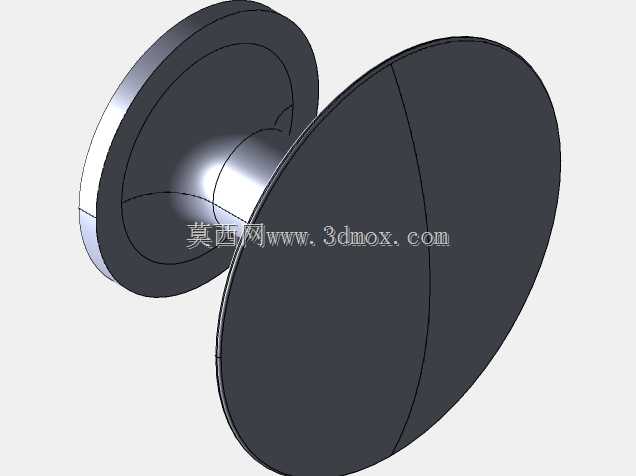

　　在做三维建模的时候，这个构件的曲面过渡是重点，尤其是连接柱和两端圆盘衔接的位置，要做G2连续的圆角过渡，不能出现折角，不然一方面是容易应力集中，受力的时候从衔接位置断裂，另一方面是折角位置容易积灰，清洁不到位。建模的时候要注意两个圆盘的平行度公差，控制在0.1mm以内，不然安装的时候会出现一侧圆盘贴紧面板、另一侧有缝隙的情况，不仅影响外观，还会导致锁紧后受力不均，长期使用出现松动。另外中间连接柱的同轴度也要控制好，不然穿入面板安装孔的时候会出现卡滞，影响装配效率。我之前在给传感检测设备做配套选型的时候，一开始选的是普通的条形铝合金拉手，结果在设备运输过程中，因为拉手外凸，好几次出现被其他包装箱磕碰变形的情况，换成这款双圆盘拉手之后，因为整体外凸高度只有连接柱的直径尺寸，比普通条形拉手的外凸高度小了近一半，运输过程中的磕碰损伤率直接降了下来，而且现场操作人员反馈，这种拉手握持的时候更顺手，开关检修门的时候不需要刻意去找拉手的位置，手搭上去就能自然握住，操作流畅度提升很多。
