免工具快拆自行车花鼓轴组件结构设计

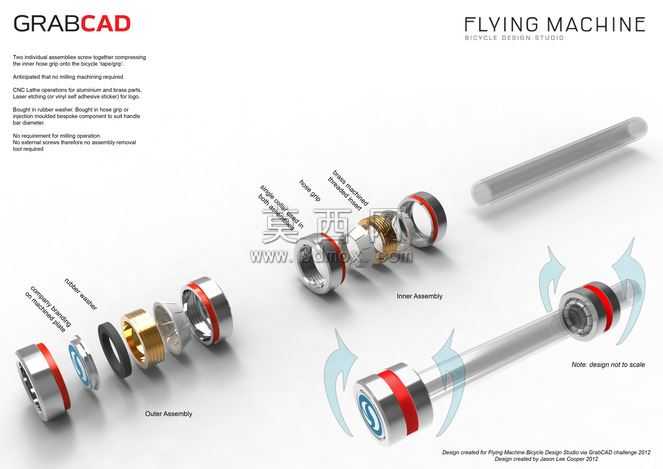

本作品为自行车轮组配套的免工具拆装花鼓轴组件三维设计，建模阶段采用SolidWorks完成全参数化特征构建，先以旋转凸台命令生成中心轴主体，通过拉伸切除完成轴肩定位槽、轴承安装位的精准切削，保证各段轴径与配合部件的公差匹配。内外花鼓壳体分别采用回转体建模，通过圆周阵列完成辐条安装孔的均匀排布，同时对壳体边缘做圆角过渡处理，避免应力集中。轴承部分单独构建内圈、外圈、滚动体、保持架的完整结构，滚动体通过圆周阵列均匀分布于滚道内，还原轴承的真实装配关系。两侧锁紧环采用拉伸加倒角命令制作，表面的防滑纹理通过包覆特征实现，保证徒手旋转锁紧时的摩擦力。装配阶段采用自下而上的设计思路，先完成轴承与内花鼓的过盈配合装配，再依次穿入中心轴、套入外环锁紧件、软质密封环，通过同轴心、重合、距离等配合约束完全还原实际装配逻辑，同时添加了装配路径的爆炸视图配置，清晰展示各零件的装配顺序与配合位置。渲染阶段采用Keyshot完成材质与场景搭建，金属轴件采用抛光铬材质，还原金属的高反光质感；花鼓壳体采用哑光铝合金材质，搭配红色阳极氧化的锁紧环形成视觉对比；密封胶圈采用半透明软质橡胶材质，还原橡胶的哑光漫反射特性；场景采用简洁的白色影棚环境，添加柔和的区域光与环境遮蔽效果，突出零件的结构层次与材质差异。设计核心思路为实现无工具拆装，通过外环与传统软质管控结构的配合，替代传统快拆杆的扳手锁紧结构，用户仅需徒手旋转两侧锁紧环即可完成轮轴的锁紧与拆卸，降低户外维修调整的工具依赖，同时整体结构沿用标准花鼓的安装尺寸，可适配多数常规自行车轮组，密封结构的加入也提升了组件的防尘防水性能，延长户外使用的维护周期。
