适配智能手机的吸盘式导航支架设计

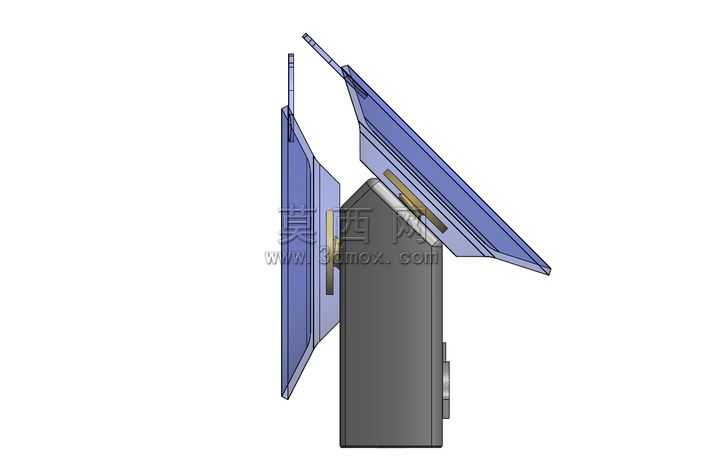

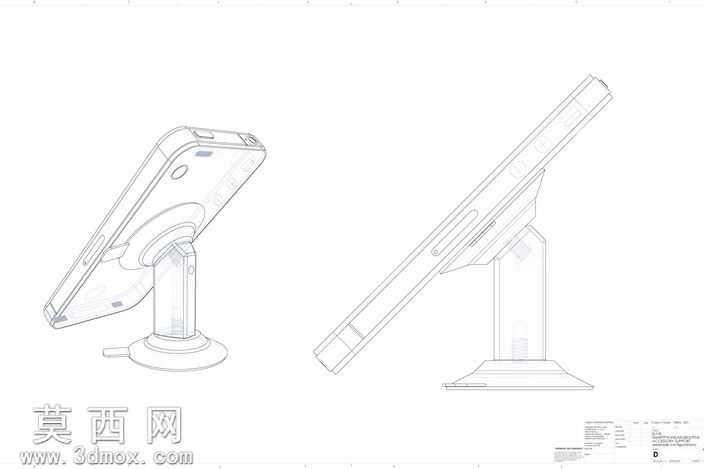

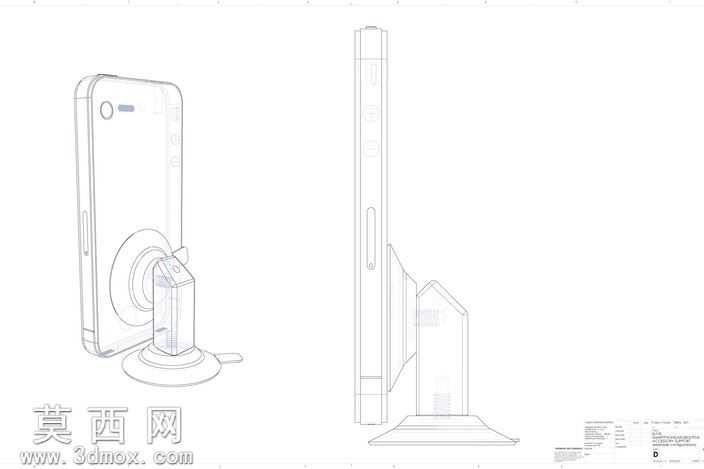

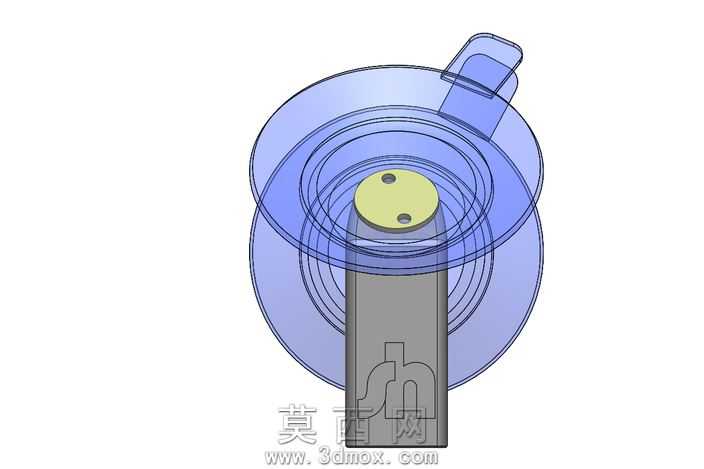

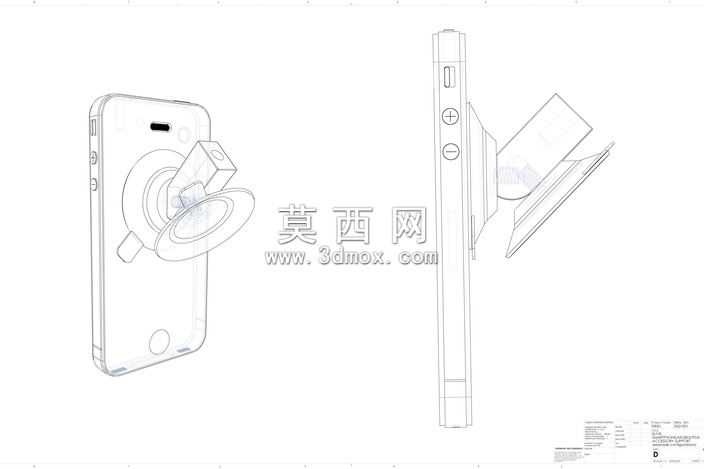

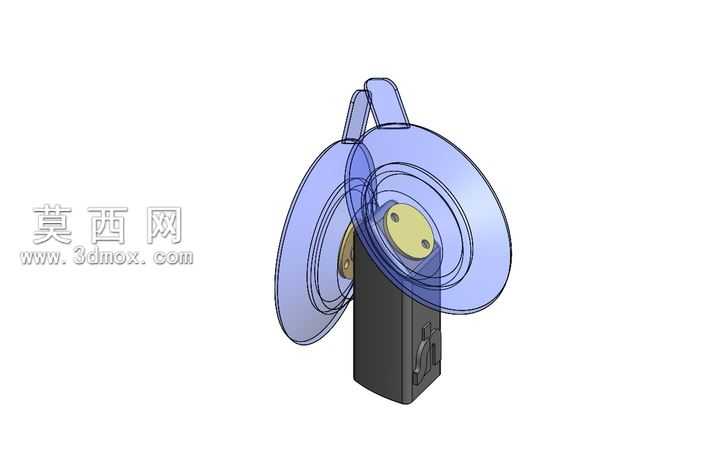

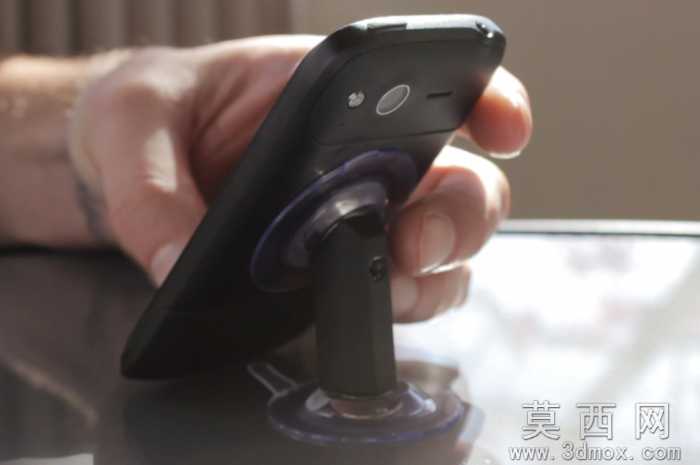

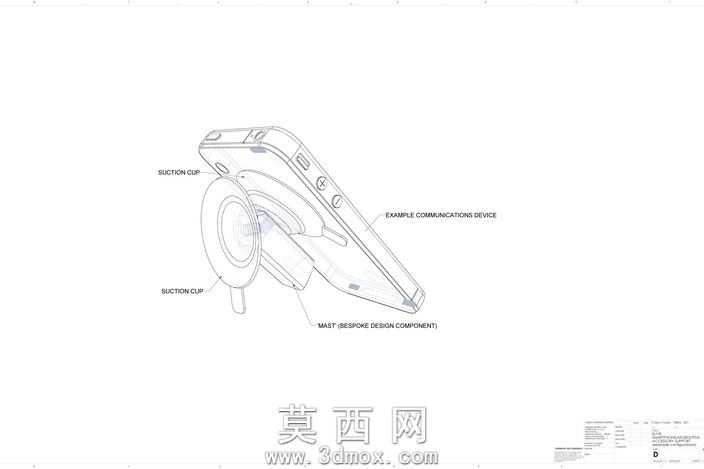

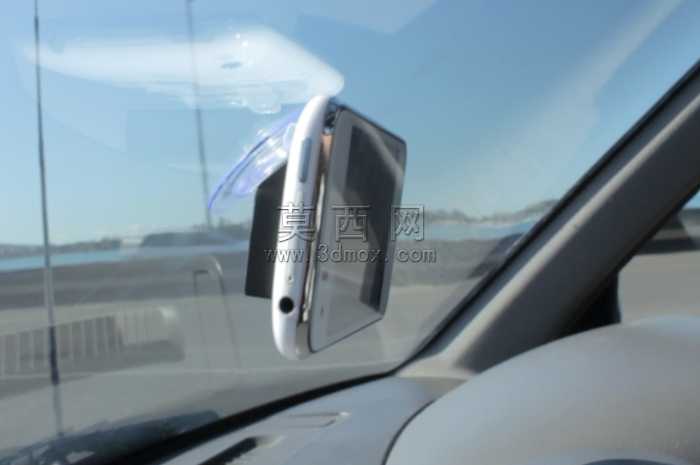

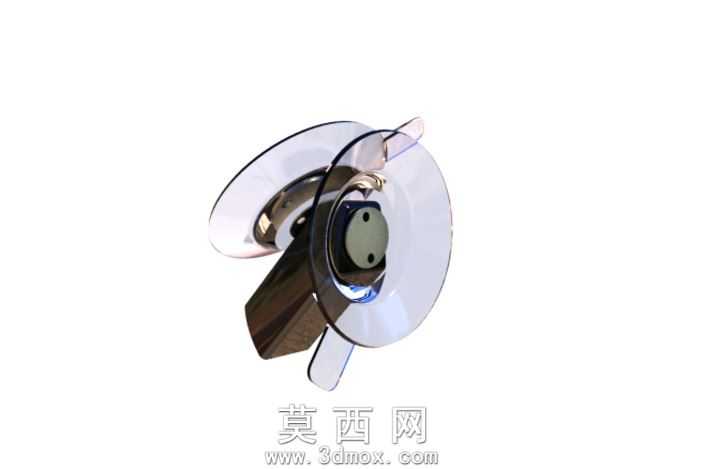

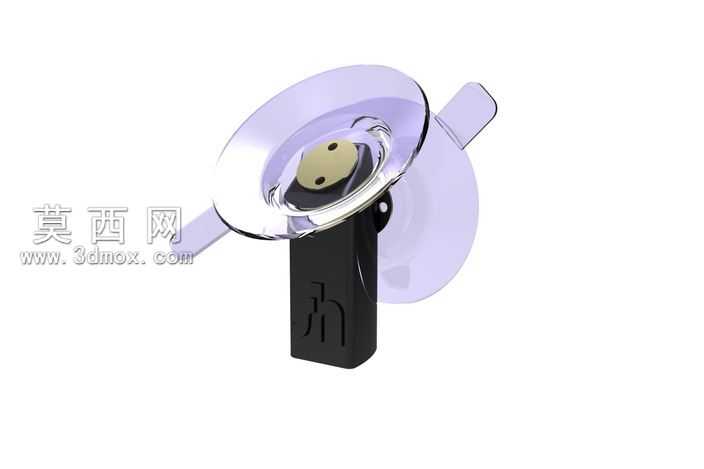

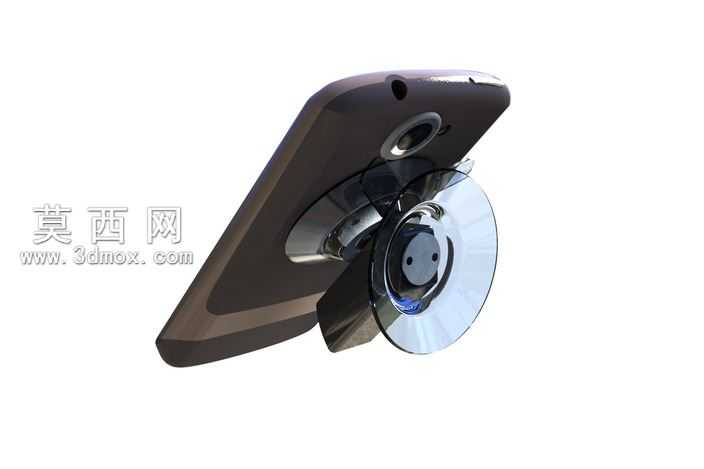

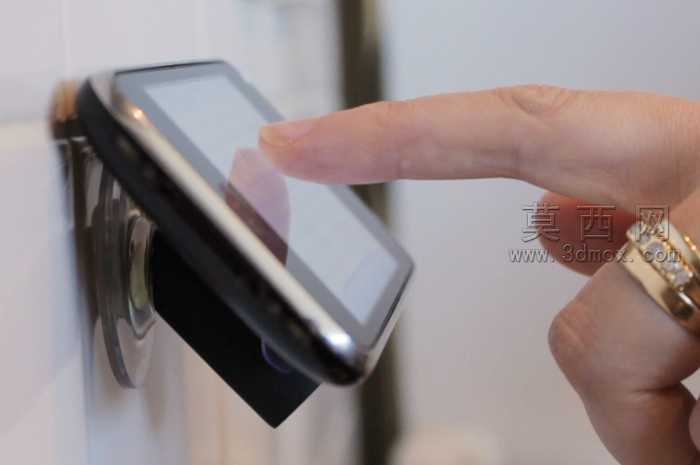

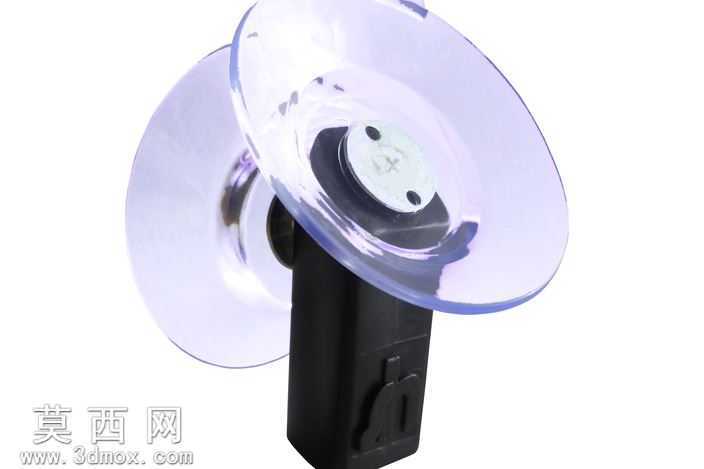

本作品为适配智能手机等移动数码设备的吸盘式导航支架三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，对支架的各个组成部件进行了独立的零件建模与装配约束，完整还原了产品的实际装配逻辑与结构形态。模型包含支架主体、真空吸盘组件、设备承托卡位结构、角度调节连接结构四个核心部分，建模过程中对吸盘的柔性形变特征做了简化的结构表达，对卡位结构的卡扣弧度、接触边缘做了圆角处理，避免尖锐棱角损伤手机外壳，同时对连接部位的转轴结构做了同轴度约束，还原支架可多角度调节的功能特性。渲染阶段采用线框加实体结合的展示方式，清晰呈现支架与手机装配后的整体形态、侧视结构轮廓，直观展示支架吸附在手机背面的安装位置、支撑结构的展开形态，材质设定上针对吸盘部分采用半透明软质硅胶材质表现，支架主体采用硬质工程塑料的哑光质感表现，转轴部位采用小面积金属质感区分结构功能。设计思路上，该支架最初为iPhone等智能手机、iPod等便携数码设备的导航使用场景开发，核心采用真空吸盘吸附原理，依靠光滑接触面的负压实现支架与设备背面的固定，无需夹持结构即可完成设备固定，使用时可将支架展开形成倾斜支撑角度，满足车载导航、桌面观影等场景的设备支撑需求，设计过程中充分考虑了不同设备背面的平整度差异，吸盘结构可适配多数光滑平整的设备背壳，整体结构小巧便携，不使用时可平整贴合在设备背面，不会额外增加过多携带体积。模型同时包含了支架的多角度视图展示，完整呈现了支架收拢、展开两种状态下的结构形态，对各个部件的连接位置、厚度尺寸做了符合实际生产工艺的比例设定，可作为数码配件设计、小型支撑结构设计的参考模型使用。
