壁挂式AirPatrol控制器外壳结构设计

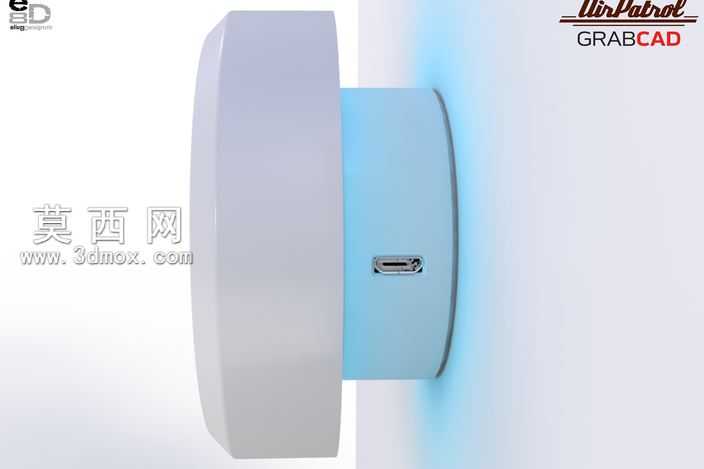

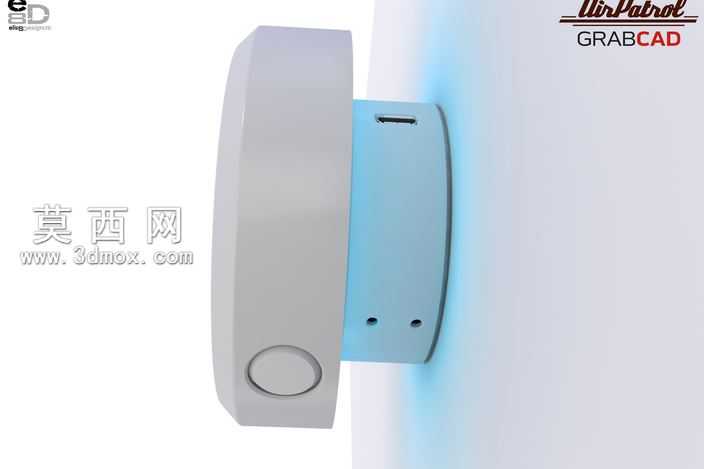

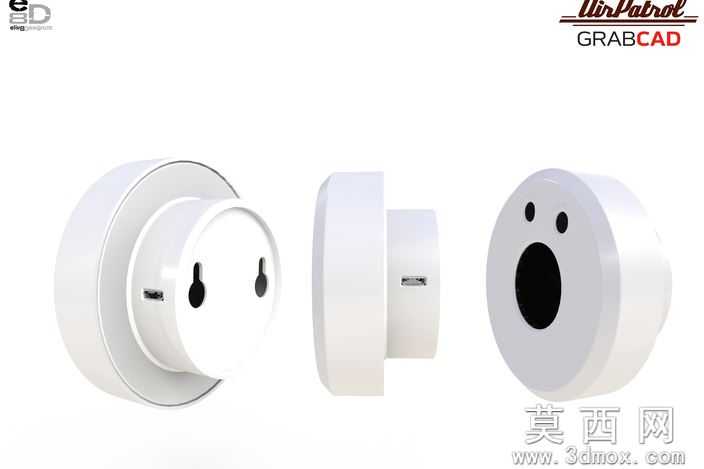

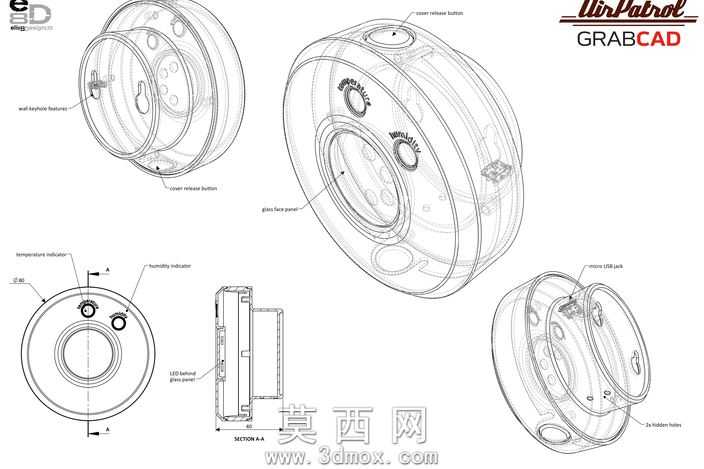

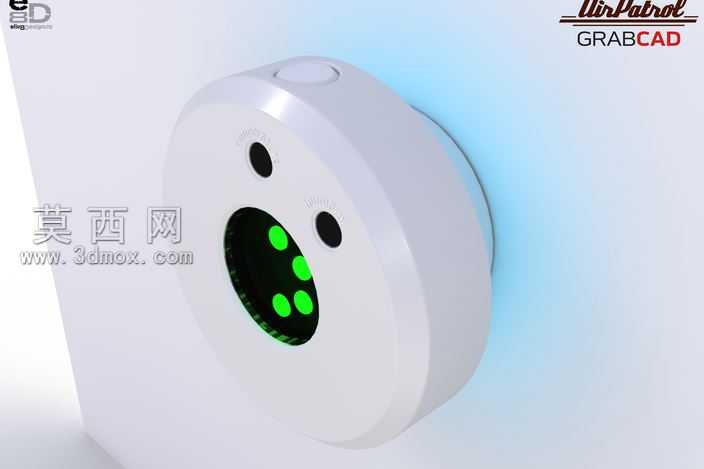

本作品为壁挂式AirPatrol控制器的外壳套管结构三维设计，整体采用三维建模软件完成全参数化建模，建模过程中严格遵循工业控制器的安装适配要求与外观美学设计逻辑。整体外观采用圆润的圆盘式壁挂造型，主体分为贴墙固定底座与外侧功能壳体两部分，壳体边缘做了大圆角过渡处理，既避免安装使用过程中的锐边磕碰风险，也让整体视觉效果更具简约科技感。建模阶段对壳体的壁厚做了均匀化处理，保证后续注塑生产时的材料流动性与成型强度，同时针对内部元器件的安装空间做了精准的预留，确保电路板、传感模块等核心部件可以顺利嵌入且不会出现结构干涉。壳体侧面预留了微型USB接口的精准开孔，开孔位置做了内凹式的导向结构设计，既可以保护USB接口不受外力碰撞损坏，也能让用户插拔数据线时更易对准接口。设计过程中针对壁挂安装的需求，在底座部分设计了隐藏式的螺丝固定孔位，同时在壳体对应位置做了卡扣式的盖板结构，安装完成后螺丝孔完全被外侧盖板遮盖，保证外观的整体性与整洁度。壳体正面预留了玻璃面板的安装槽位，槽位边缘做了定位台阶，确保玻璃面板安装后与壳体表面齐平，不会出现凸起或凹陷的情况。针对功能按键的设计，采用了一体式的硅胶按键覆盖方案，在壳体对应位置做了按键的行程预留与定位柱结构，既保证按键按压时的反馈手感，也能通过硅胶膜实现壳体的防尘防水效果，提升设备在不同使用环境下的适应性。渲染阶段采用了哑光浅灰的工程塑料材质，搭配局部的半透明透光区域设计，既符合工业控制设备的专业质感，也能让设备的状态指示灯可以透过壳体清晰显示。整体结构设计充分考虑了生产装配的便利性，所有卡扣、定位结构都做了拔模角度处理，无需额外的复杂工装即可完成组装，同时各部件的拆分逻辑符合注塑模具的开模要求，有效降低后续的量产制造成本。
