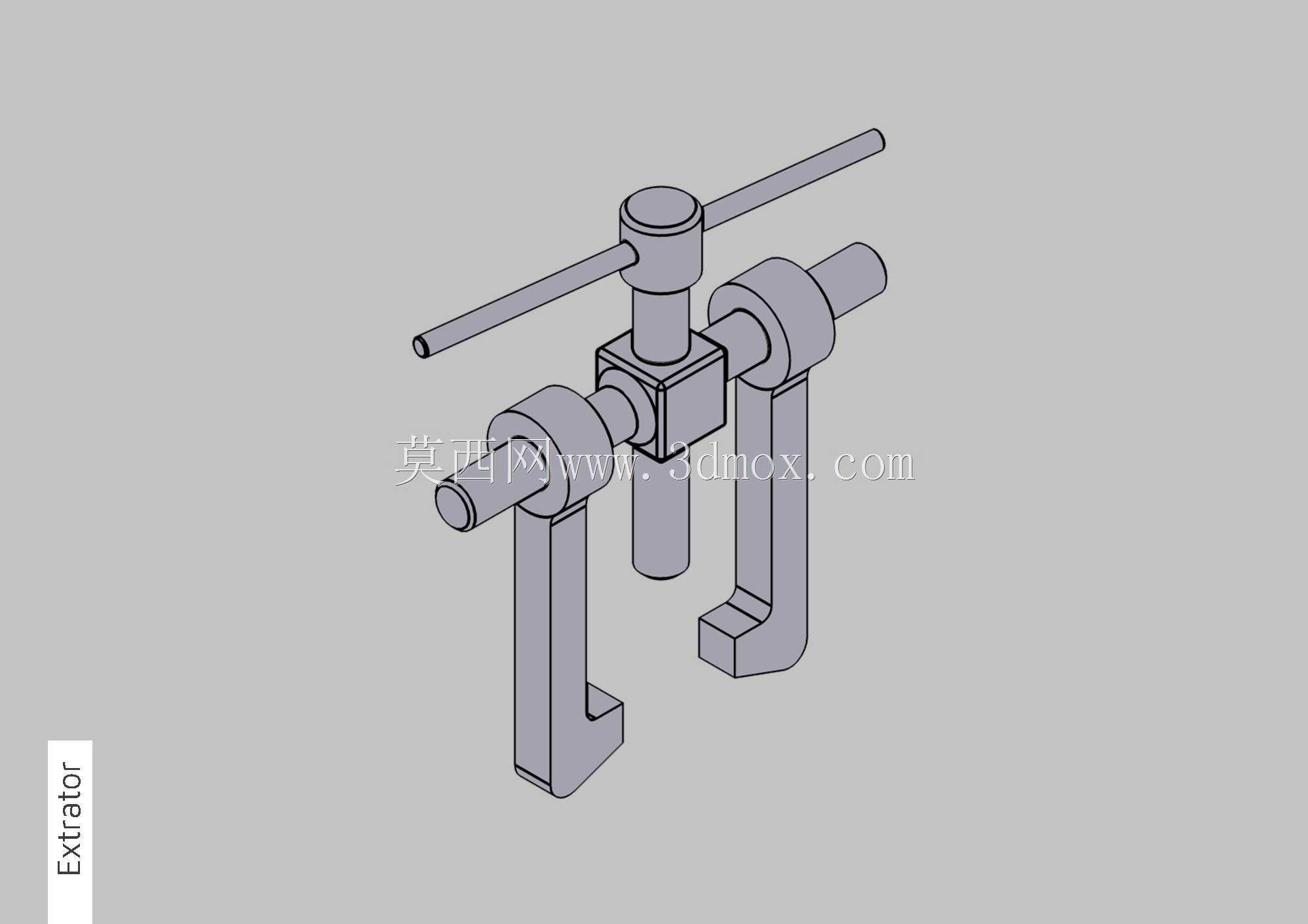

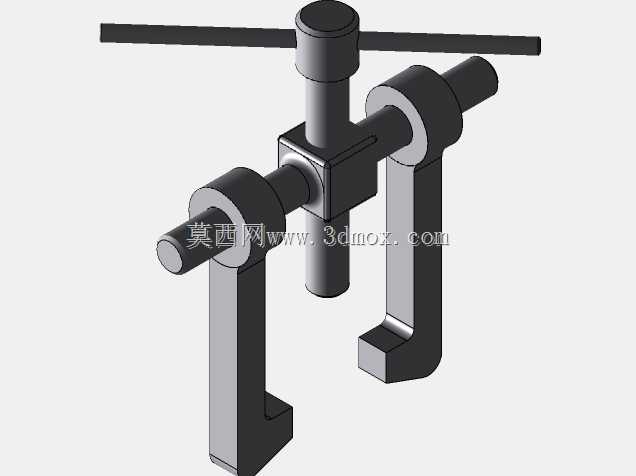

在设备维保、机械装配的现场作业场景里,过盈配合零部件的拆卸一直是一线操作人员绕不开的工序,比如电机端盖内嵌的轴承、传动轴上的齿轮、皮带轮这类靠过盈量实现紧固的零件,直接敲击拆卸很容易损伤配合面、造成零件报废甚至伤及相邻的精密部件,这款手动螺旋式两爪拔取工具,就是针对这类作业场景设计的手动拆装器具。从结构设计逻辑来看,这款工具采用了对称双勾爪搭配中心顶压螺杆的经典受力架构,中心螺杆的轴线与两个勾爪的对称中心完全重合,作业时顶杆端头对准待拆卸部件的中心轴端面,两个勾爪分别勾住待拆零件的外侧受力边,转动顶部的横向加力杆,就能通过螺杆的螺旋进给产生稳定的轴向顶推力,把过盈配合的零件顺着轴向平稳顶出,整个施力过程完全沿轴线方向,
不会产生偏载力矩,能最大程度避免拆卸过程中轴件弯曲、零件崩裂的问题。勾爪部分采用了L型弯折的受力结构,勾头位置做了加厚处理来承受拉拔时的反向弯矩,爪臂的长度预留了足够的行程空间,能够适配不同厚度的待拆卸零件,两个勾爪与中心主体的连接采用了可滑动的套合结构,作业前可以根据待拆零件的外径尺寸调整两个勾爪的张开间距,不需要额外的紧固件锁定,靠拉拔过程中勾爪受到的反向拉力就能实现自紧,勾住零件后不会出现滑脱的情况。中心螺杆采用了梯形螺纹的传动设计,相比普通三角螺纹,梯形螺纹的牙根强度更高,能承受更大的轴向载荷,传动过程中的阻力更小,长时间反复使用也不容易出现滑牙、磨损的问题,螺杆的顶端穿装的横向加力杆,长度经过合理匹配,
操作人员用双手转动加力杆时,不需要借助加长套管就能获得足够的扭矩,在顶推力达到常规过盈配合的拆卸需求时,操作人员的施力强度处于合理区间,不会出现费力撬不动的情况。从安装边界和适配尺寸来看,这款工具的整体外形紧凑,两个勾爪的最小闭合间距可以适配小直径的微型轴承拆卸,最大张开距离能够覆盖常规中小型机电设备里的常用轴承、联轴器尺寸,整体高度方向的尺寸适配常见轴端的伸出长度,不需要额外垫高就能完成作业,在空间狭窄的设备内部维保场景里,比如机床主轴箱内部、小型电机的端盖位置,不需要完全拆解周边部件就能完成零件拔取作业,相比三爪拉马,两爪的结构在空间受限的场景里更容易调整对位,勾取零件时不需要同时对准三个受力点,单人就能快速完成对位、卡装、施力的全流程操作。实际作业过程中,这款工具的受力传递路径非常清晰:操作人员施加在加力杆上的扭矩通过梯形螺纹转化为轴向顶推力,顶杆端头抵住固定轴端后,反作用力带动主体框架向远离轴端的方向移动,进而带动两个勾爪拉动待拆卸零件沿轴向滑移,整个过程中零件的受力均匀分布在两个勾爪的接触位置,不会出现局部应力集中的问题,对于精度要求较高的配合面,拆卸后不会产生敲击造成的凹痕、变形,能大幅降低零件拆卸后的报废率。在日常的设备维保场景里,不管是工厂机修班组的日常设备检修、五金维修门店的机电维修作业,还是装配线上的零部件返工拆卸,这款工具都能适配绝大多数中小型过盈配合零件的拆卸需求,结构上没有复杂的活动易损件,
日常只需要定期在螺纹位置涂抹润滑脂就能保证传动顺畅,长期使用的维护成本极低,勾爪和螺杆都采用了高强度的金属材质,能够承受反复拉拔的载荷,不会出现受力变形、断裂的问题。设计过程中充分考虑了手动作业的操作便利性,整个工具的重量控制在单人可手持操作的范围内,不需要吊装辅助就能携带到不同的作业点位,加力杆与螺杆的连接采用了通孔穿装的结构,加力杆可以在孔内滑动,调整施力的力臂长度,在需要更大顶推力的场景下,可以把加力杆调整到单侧更长的位置,获得更大的扭矩输出,不需要额外搭配其他加力工具。顶杆的端头做了圆弧过渡处理,顶在轴端中心孔位置的时候不会打滑,也不会顶伤轴端的中心定位孔,保证后续零件回装时的定位精度,勾爪的勾头内侧做了防滑的接触面处理,拉拔过程中勾爪与零件接触的位置不会出现滑移错位,避免滑脱造成的零件磕碰或者人员受伤。
