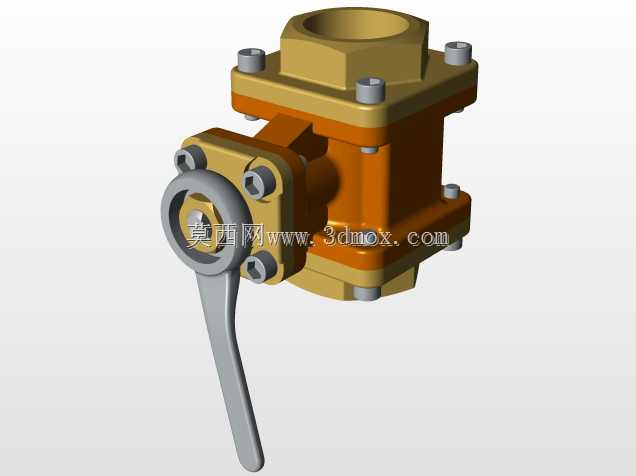

手动三通球阀结构三维设计

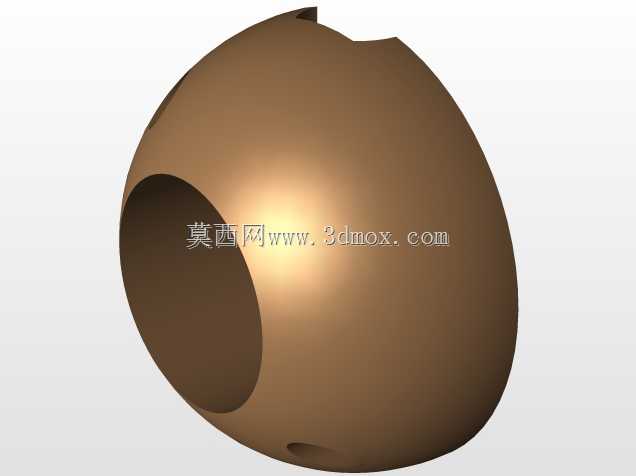

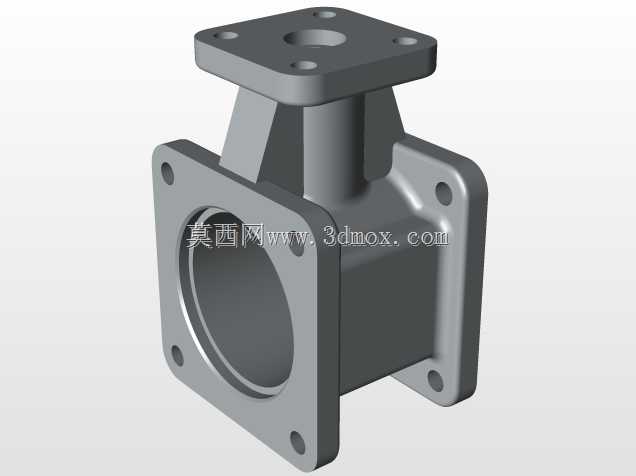

　　这款三通换向球阀的结构设计，核心围绕多通路流体管路的换向、合流与分流工况展开，在化工流体输送、中小型水处理支路、暖通冷热水切换、小型液压试验台管路中应用十分普遍。区别于常规两通球阀的通断功能，这款三通结构可实现单进双出的分流、双进单出的合流，或是两路介质的流向切换，无需在管路中额外加装多个两通阀组，能有效缩减管路排布空间，减少接头泄漏点。从结构设计逻辑来看，整体采用方体中腔布局，相比同通径的圆体中腔结构，方体在多面加工时的定位基准更统一，中腔与上下端盖、侧出接口的同轴度更容易在铣削、镗削工序中保证，批量加工时的装夹效率更高。中腔内部的球体为三通通孔结构，通孔直径与侧部、顶部的接口通径保持一致，流道无突变台阶，

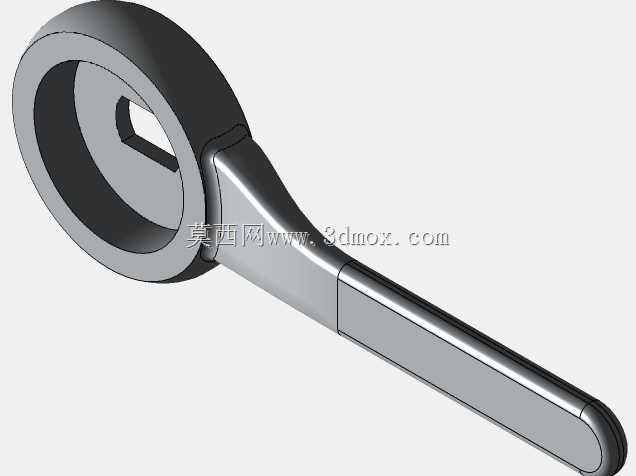

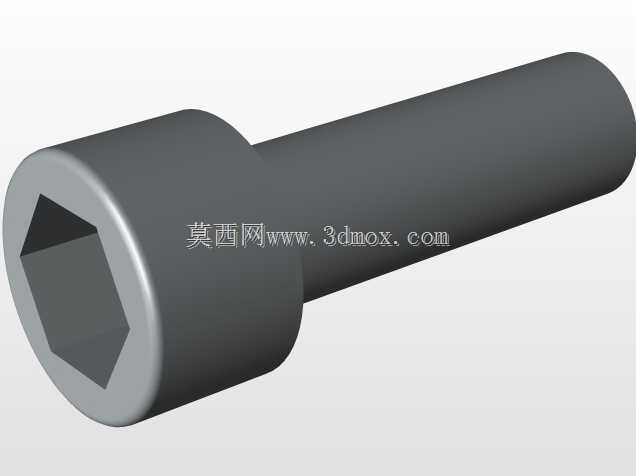

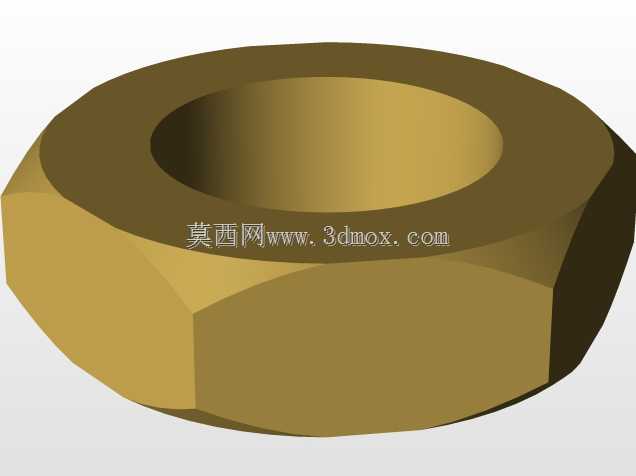

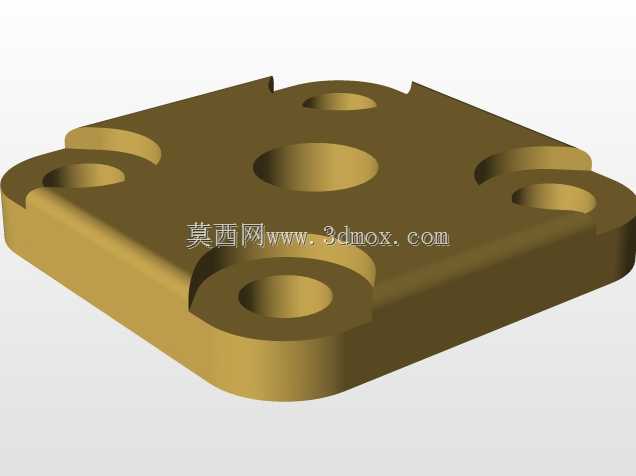

　　介质通过时的局部阻力损失更小，不容易在阀腔内部滞留介质残渣，对于带有少量细小颗粒的流体工况，也能降低卡涩风险。上部的阀杆采用防冲出结构设计，阀杆与球体的连接部位采用扁方配合，相比销钉连接的结构，能承受更大的换向扭矩，在频繁开关的工况下不容易出现连接失效。外部的操作手柄为加长杠杆式结构，手柄末端的握持部位做了圆弧过渡，操作人员手动换向时不需要借助额外的加力杆，就能在公称压力范围内实现轻松操作，手柄与阀杆的连接部位设置了定位挡块，可精准限制球体的旋转角度，避免出现换向不到位导致的内漏问题。中腔与端盖、侧接口的连接全部采用内六角螺栓紧固，密封部位采用耐油橡胶垫片与聚四氟乙烯阀座组合的密封形式，橡胶垫片负责中腔结合面的静密封，

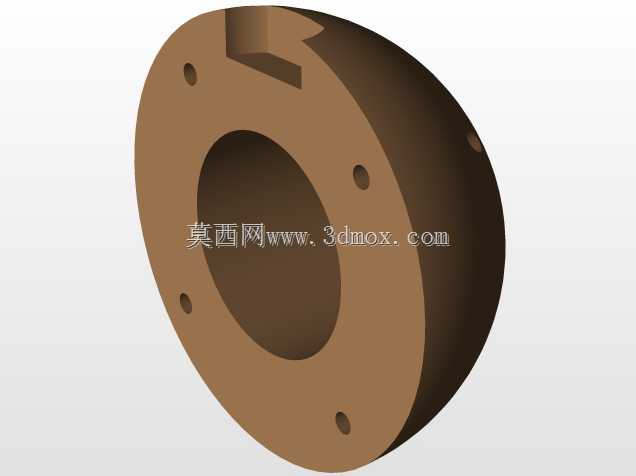

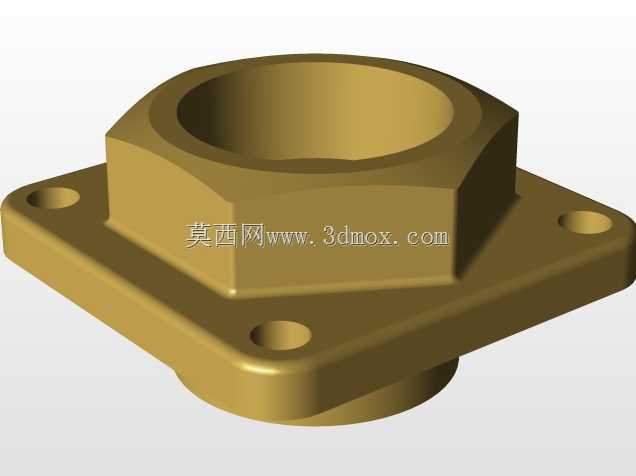

　　聚四氟乙烯阀座贴合球体表面，既具备足够的耐磨性能，又能在低压工况下保证可靠的密封效果，适配水、液压油、低压气体等多种常见工业介质。从安装边界来看，三个接口均采用内螺纹连接形式，接口端面的加工平面度控制在0.05mm以内，安装时不需要额外加工焊接坡口，直接与同规格的外螺纹管路端接头配合即可，安装时的操作空间仅需预留出手柄旋转90度的活动范围，不需要在阀体周围预留过大的检修拆装空间。设计过程中对壁厚做了等强度校核，中腔部位的壁厚在满足公称压力承压要求的前提下，对非承压的外部棱角做了倒角处理，既避免加工和安装过程中出现锐边划伤，又能减少整体的材料用量，控制成品重量。侧部的接口与中腔采用一体化铸造成型后再做精加工，相比焊接拼接的结构，

　　消除了焊接部位的应力集中风险，长期在带压工况下运行时的结构稳定性更好。在建模过程中，所有螺栓孔的位置度、阀杆与球体的配合间隙、阀座的压缩量都按照实际加工公差做了参数化设定，可直接导出工程图用于生产加工，也可用于流体仿真时的流道模型提取，模拟不同换向状态下的介质流速、压力损失参数，为管路系统的整体设计提供参考。
