带气动执行机构的法兰式调节阀结构

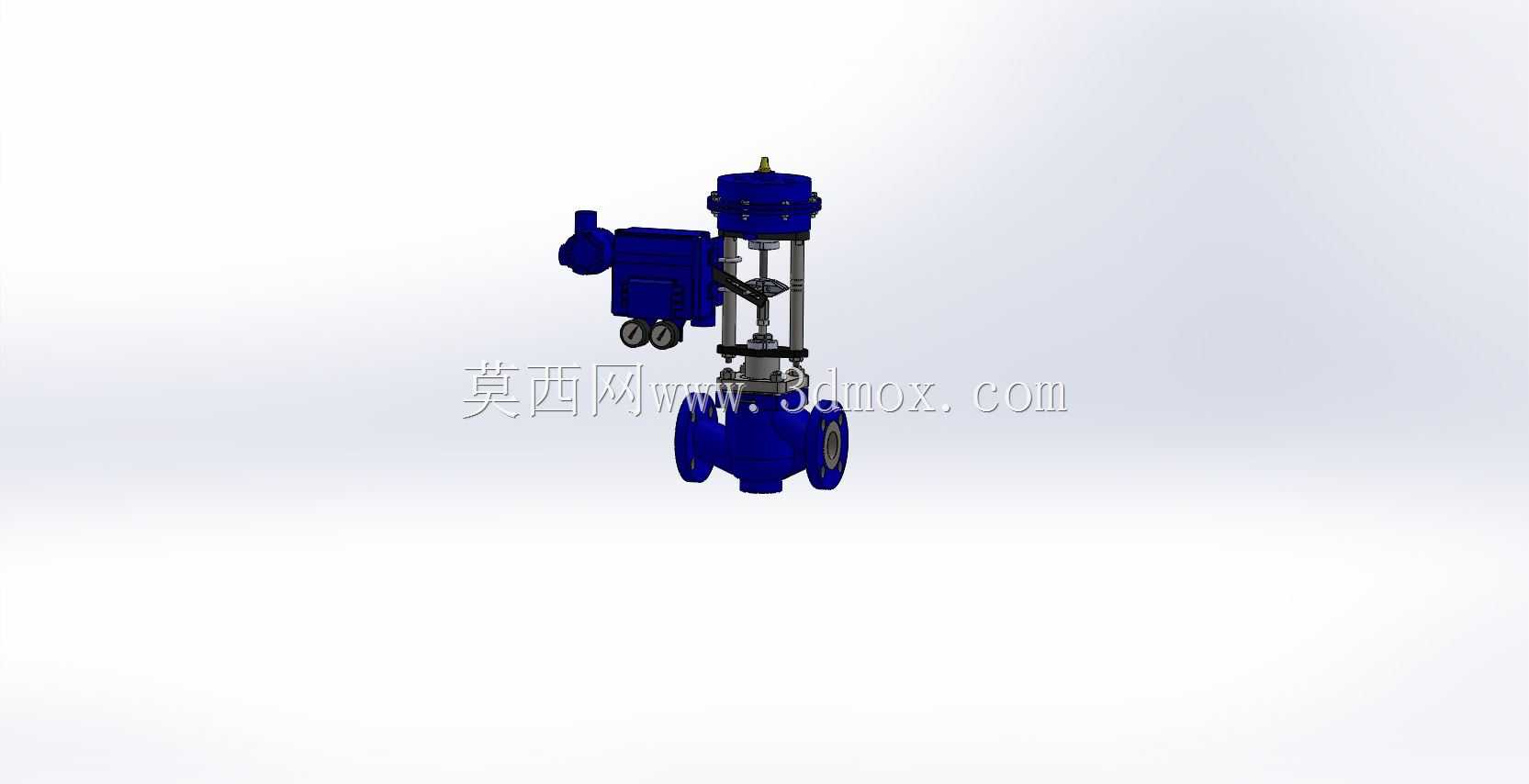

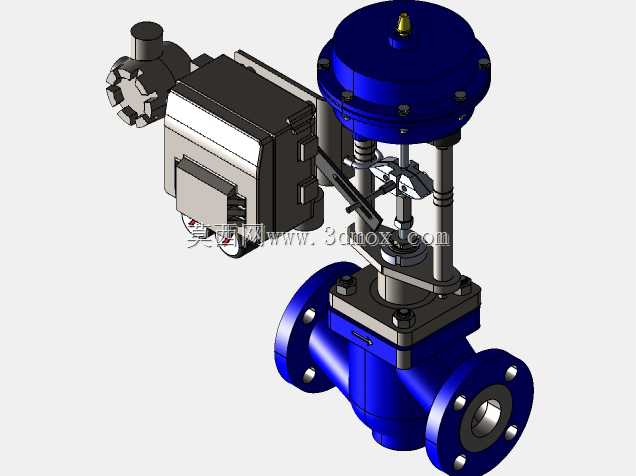

　　在化工连续生产管线、市政供热管网、制药洁净流体输送系统里，这类带定位器附件的气动调节阀是流程调节的核心执行部件，不像普通开关阀只做通断动作，它的核心作用是根据控制系统给出的信号，精准调整阀门开度，改变管路内流体的通流面积，从而实现对管路内介质压力、流量、液位参数的闭环控制。从结构设计逻辑来看，上部的蓝色膜头是气动驱动单元，依靠输入的气压信号推动膜片压缩内部弹簧，带动阀杆做上下直线位移，侧边安装的定位器附件会实时反馈阀杆实际位置，抵消阀杆摩擦力、介质不平衡力带来的动作偏差，保证开度控制精度，避免出现调节滞后、开度漂移的问题。阀体采用法兰连接结构，这种连接形式的优势在于安装密封可靠性高，适配中高压工况的管路连接需求，

　　阀体流道采用直通式铸造结构，流阻相对较小，能减少介质在阀内的压损，适合水、蒸汽、轻质油品等多种洁净介质的调节场景。设计时首先要考虑安装边界，法兰端的连接尺寸需要匹配对应公称通径、公称压力的管路法兰标准，保证现场安装时螺栓孔对位准确，密封垫片有足够的压缩空间；执行机构部分的上部空间需要预留足够的检修距离，方便后期更换膜片、校准定位器的时候有操作空间，侧边定位器的接线、气路接口方向要提前和现场布线布管方向匹配，避免安装后出现管线弯折、干涉的问题。从结构细节来看，阀杆和阀体上阀盖之间采用多级填料密封结构，既可以保证阀杆上下动作时的顺滑度，又能防止管路内的介质顺着阀杆间隙外漏，针对不同的介质温度工况，上阀盖还可以选配散热片或者长颈结构，

　　避免高温介质的热量传递到上部膜头，造成膜片老化加速、定位器电子元件过热损坏。这类阀门在实际选型应用时，需要先核算管路的工况压损、额定流量系数，匹配对应的阀门口径和阀芯流量特性，比如负荷波动大的工况选等百分比特性阀芯，稳定负荷工况选线性特性阀芯，同时要根据介质的腐蚀性选择对应的阀体、阀芯材质，避免出现冲蚀、腐蚀导致的内漏问题。建模过程中需要重点关注几个配合关系：阀杆和阀芯的同轴度公差，直接影响阀门动作时是否会出现卡涩；膜头上下膜盖的螺栓紧固均匀度，会影响膜片的密封可靠性和使用寿命；法兰密封面的平面度公差，是保证安装后无外漏的关键尺寸。另外执行机构和阀体的连接支架需要有足够的结构刚度，避免阀杆动作时支架出现形变，导致定位器反馈失准，

　　影响调节精度。在实际现场安装时，这类阀门一般要求垂直安装在水平管路上，阀杆方向保持垂直，如果现场空间限制必须倾斜安装，对于大口径的阀门还需要额外增加支撑结构，避免阀门自重导致阀杆弯曲、填料偏磨泄漏。日常运维中，需要定期检查填料函的泄漏情况，及时调整填料压盖的压紧力，定期校准定位器的零点和量程，保证调节精度符合工艺控制要求，冬季低温工况下如果输送的是易结晶介质，还需要在阀体和上阀盖位置增加伴热结构，防止介质结晶卡涩阀杆。
