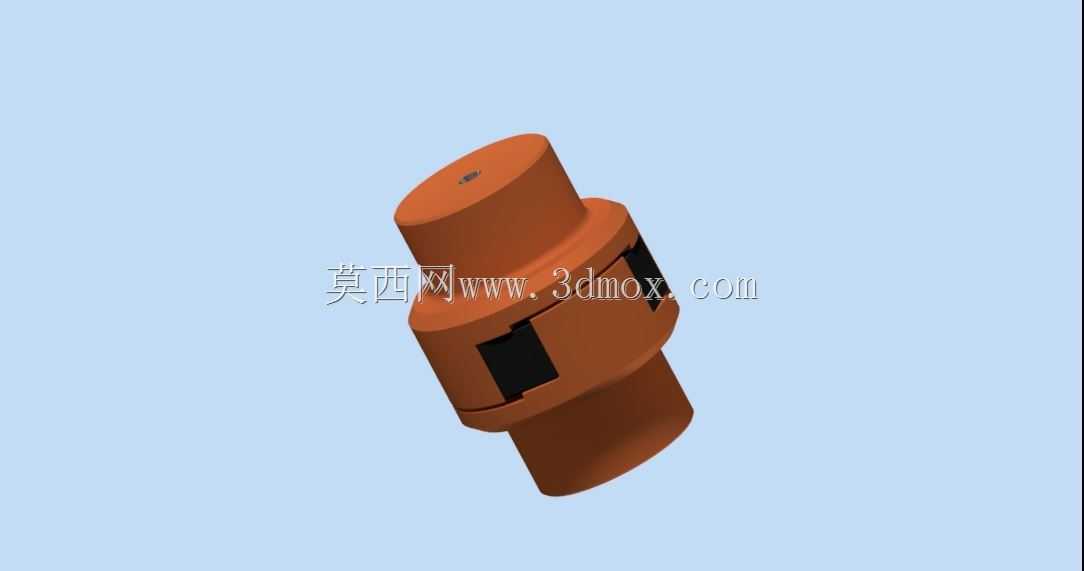

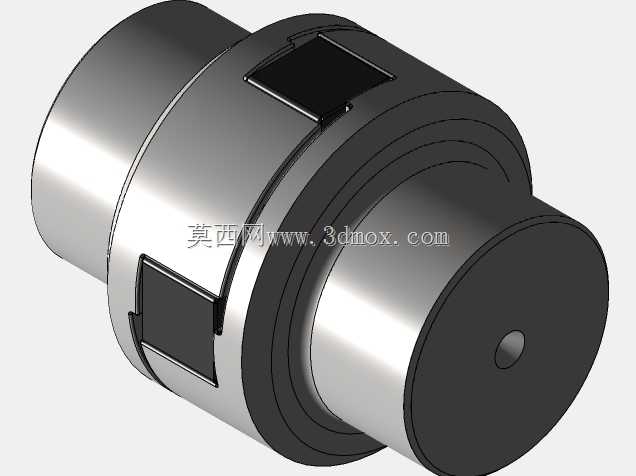

在各类工业传动系统的轴系连接场景中,弹性联轴器是补偿两轴相对偏移、缓冲传动冲击的核心基础部件,这款CR03型弹性联轴器的三维结构,完全围绕中小扭矩传动场景的实际使用需求完成设计,可覆盖轻工输送设备、小型泵组、精密传动试验台、自动化生产线驱动端等多类工况的轴连接需求。
从实际使用的功能逻辑来看,该款联轴器采用两半毂体加中间弹性嵌块的分体式结构,区别于刚性联轴器无法补偿偏移的缺陷,中间的黑色弹性块采用高阻尼耐油弹性体材质,一方面可以在两轴存在径向、角向或者轴向安装偏差时,通过自身的弹性变形抵消偏移带来的附加载荷,避免轴端轴承承受额外的径向力,延长整套传动系统的轴承、密封件使用寿命;另一方面,在传动系统启动、正反转切换或者负载突变时,弹性块可以吸收瞬时冲击能量,降低传动链的振动与噪声,尤其适配存在频繁启停、负载波动的传动场景,比如包装线的分度驱动机构、小型输送带的驱动端连接,都能通过这类弹性联轴器优化传动平稳性。

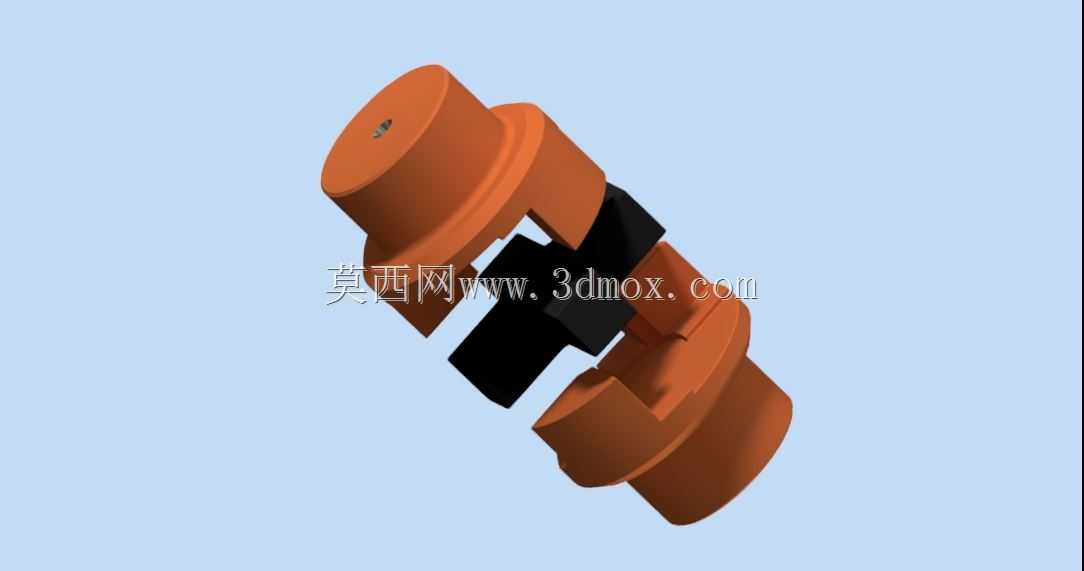

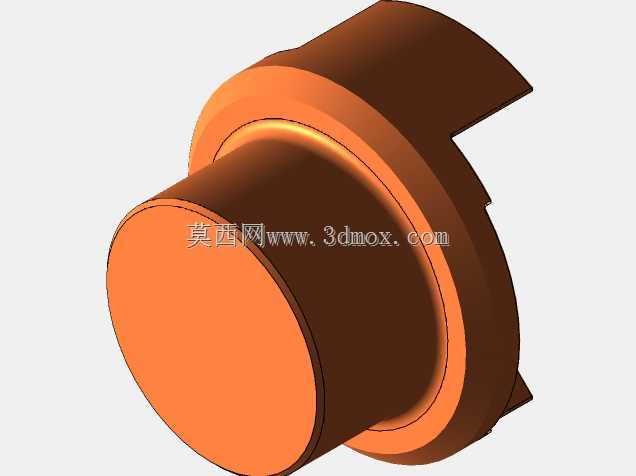

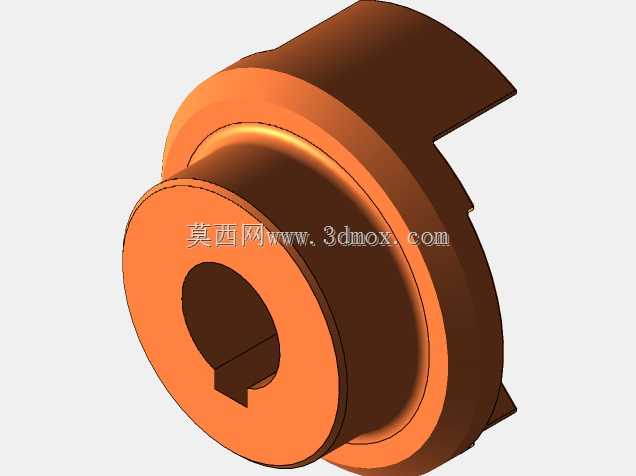

设计过程中优先考虑了安装维护的便捷性,两半对称的毂体采用完全相同的结构设计,两端的轴孔可根据实际配接的轴径加工键槽,安装时无需移动两端的驱动电机与被驱动设备,只需将两个毂体分别固定在两根轴的轴端,对齐嵌槽后装入中间弹性块即可完成装配,后期维护更换弹性易损件时,也无需拆解两端的设备连接,大幅降低现场运维的工作量。毂体的外轮廓采用阶梯圆柱结构,靠近轴端的位置做了直径收窄设计,既可以避让轴端的轴承端盖、密封压盖等周边结构,也能在保证毂体与轴配合长度足够的前提下,减少整体的材料用量,控制零件自身重量,降低高速转动时的转动惯量。

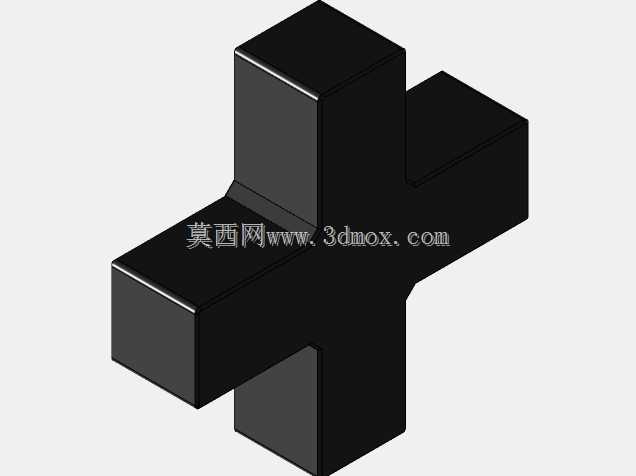

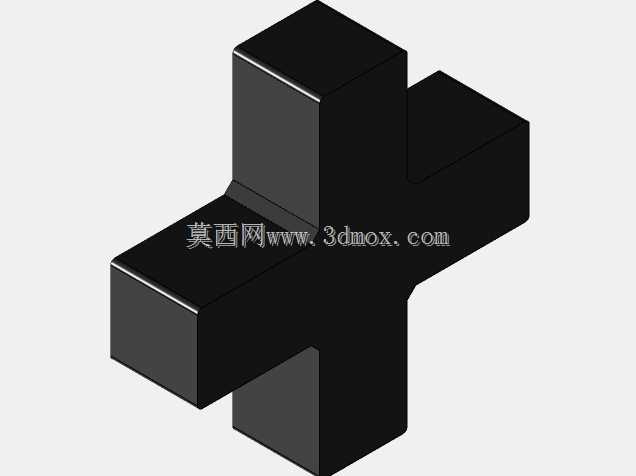

从安装边界与尺寸适配的角度,该款联轴器的径向最大尺寸控制在紧凑范围内,不会占用过多的径向安装空间,适配安装空间局促的小型设备内部布局;轴向总长度根据额定扭矩的传递需求做了匹配设计,毂体与轴的配合长度满足键连接的挤压强度要求,可保证在额定扭矩范围内不会出现轴孔打滑、键槽压溃的问题。中间弹性块采用凸块嵌合的结构与两侧毂体连接,嵌合面做了小角度的导向斜面,装配时可以快速对齐卡入,同时嵌合的接触面积经过计算,保证弹性块在传递额定扭矩时,接触面的压应力在弹性材料的许用范围内,避免长期负载下出现弹性块蠕变、压溃失效的问题。
在结构细节处理上,毂体的所有棱边都做了小圆角过渡,一方面避免加工、装配过程中锐边划伤操作人员,另一方面也可以减少应力集中,提升毂体在交变载荷下的疲劳强度;轴孔的端部做了倒角导向,方便现场安装时快速套入轴端,也能避免轴孔边缘刮伤轴的配合表面,影响轴的配合精度。弹性块的凸块与毂体嵌槽之间预留了微小的配合间隙,既可以补偿安装时的微小角度偏差,也能在传动过程中给弹性变形留出足够空间,避免出现卡滞导致附加载荷增大。
这类弹性联轴器在实际选型时,需要根据传动系统的计算扭矩、轴径、最高转速、允许的偏移补偿量来匹配对应规格,这款CR03规格对应的是中小扭矩区间的传动需求,相比梅花形弹性联轴器,它的弹性块受力更均匀,补偿偏移的能力更强,同时结构更简单,加工成本更低,在对传动平稳性有一定要求、但成本控制较严格的通用传动场景中具备很高的适用性。建模过程中严格遵循机械设计手册中弹性联轴器的尺寸规范,所有配合面的公差、形位公差都按照实际加工要求做了对应设定,可直接用于工程出图、虚拟装配验证、运动仿真等场景,帮助设计人员在设备开发阶段快速完成轴系连接部分的选型匹配与布局校验,减少后期实物装配时出现的干涉、安装空间不足等问题。
