家用防爆高压锅三维结构设计模型

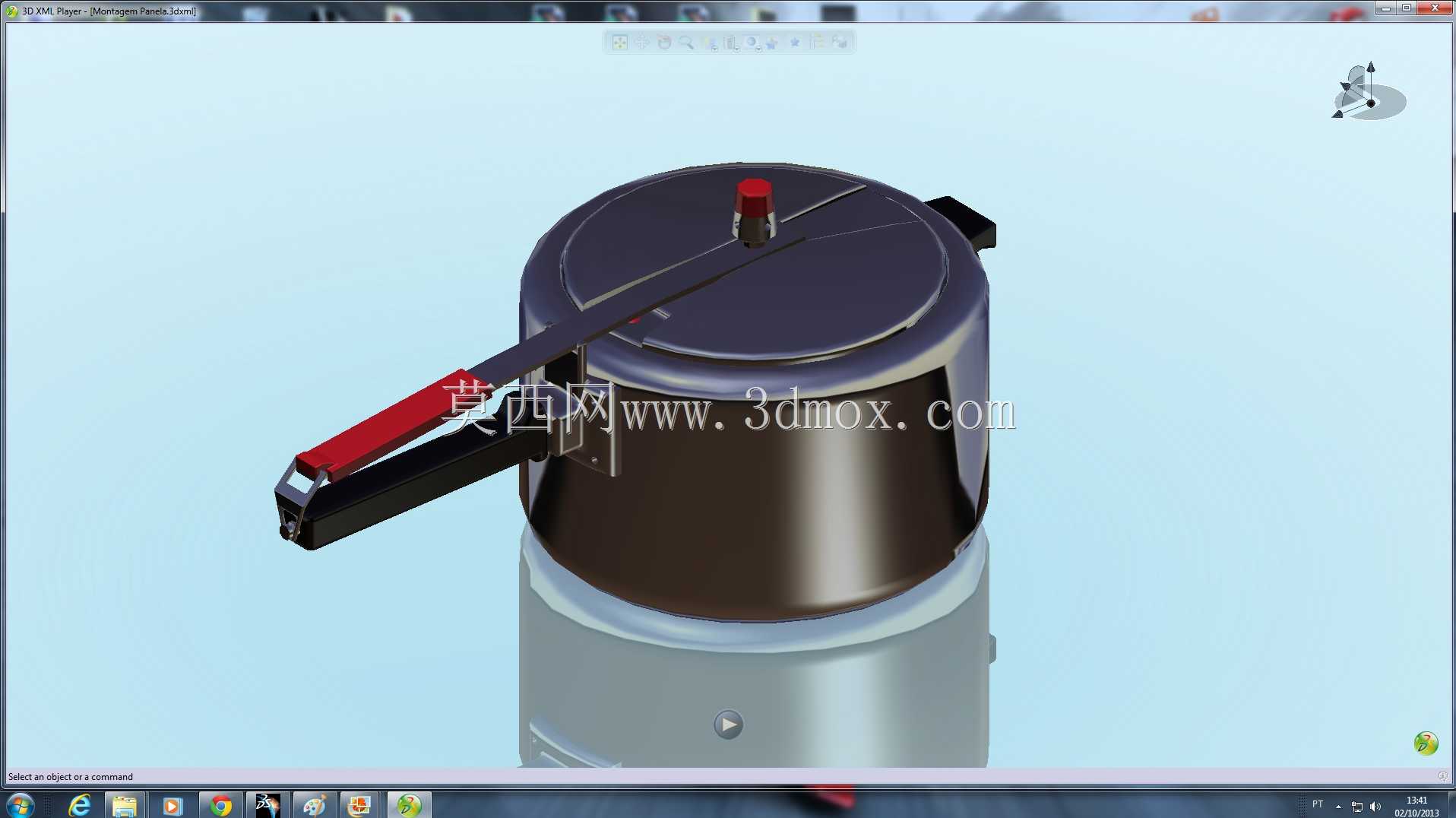

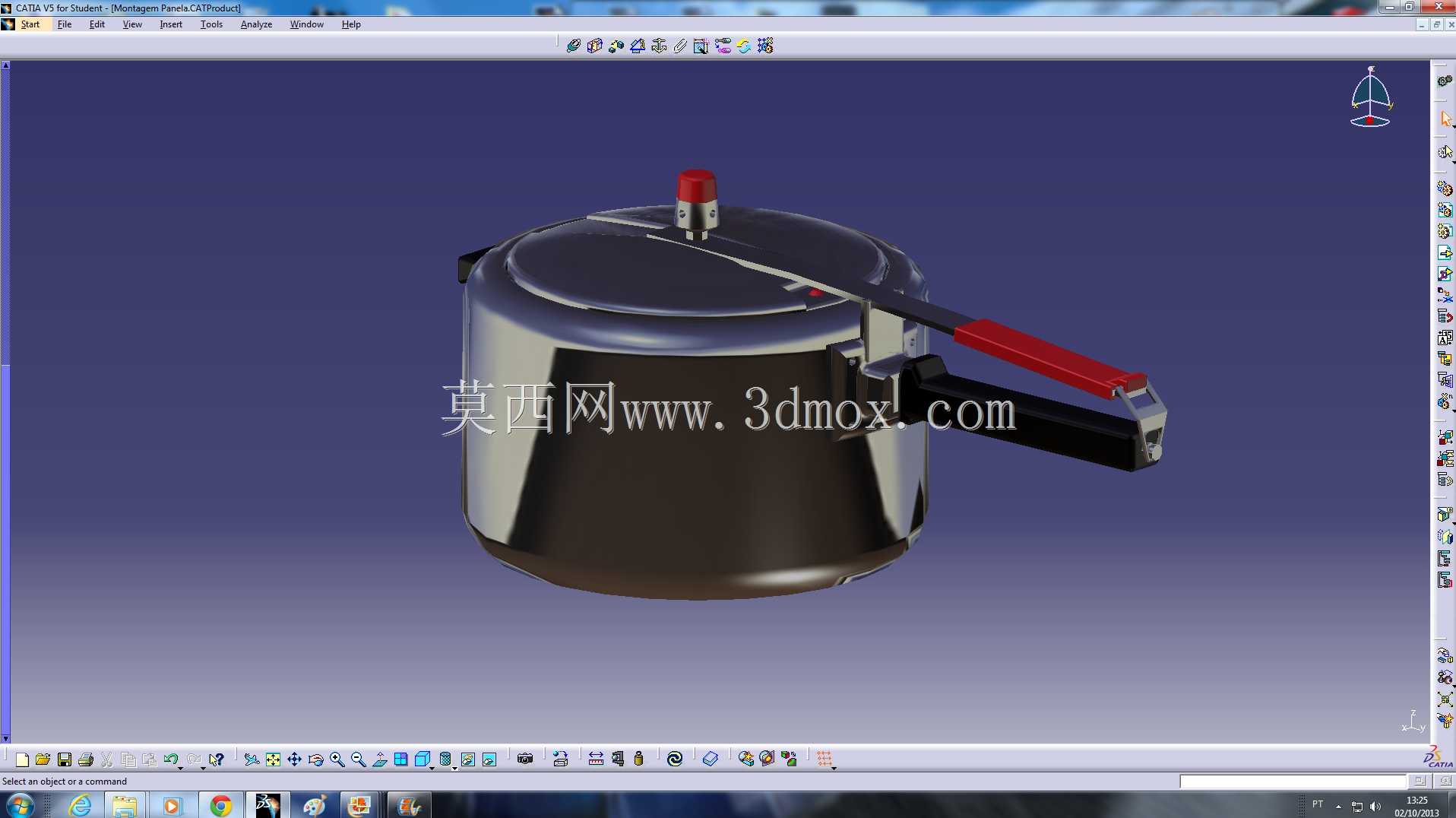

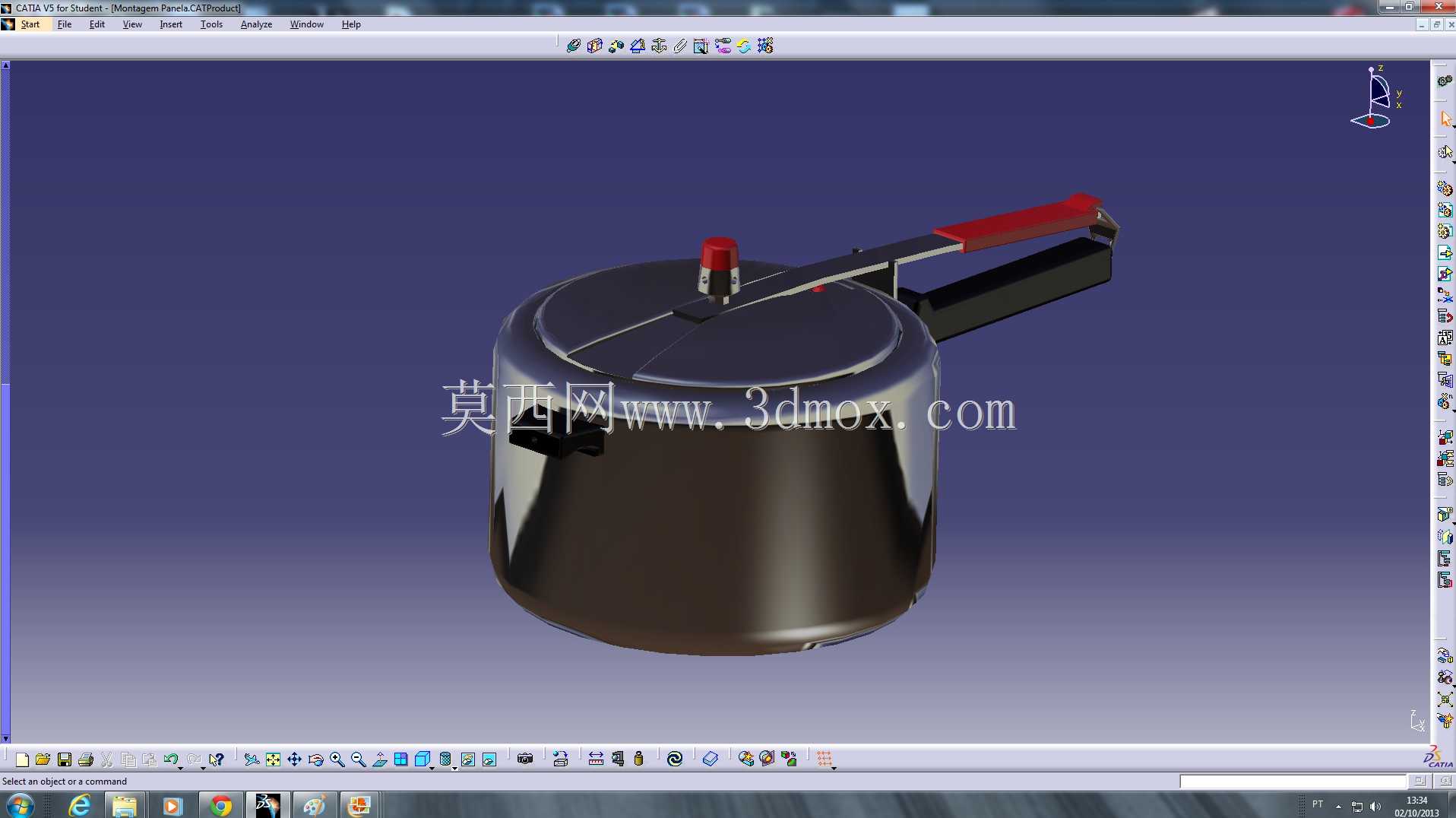

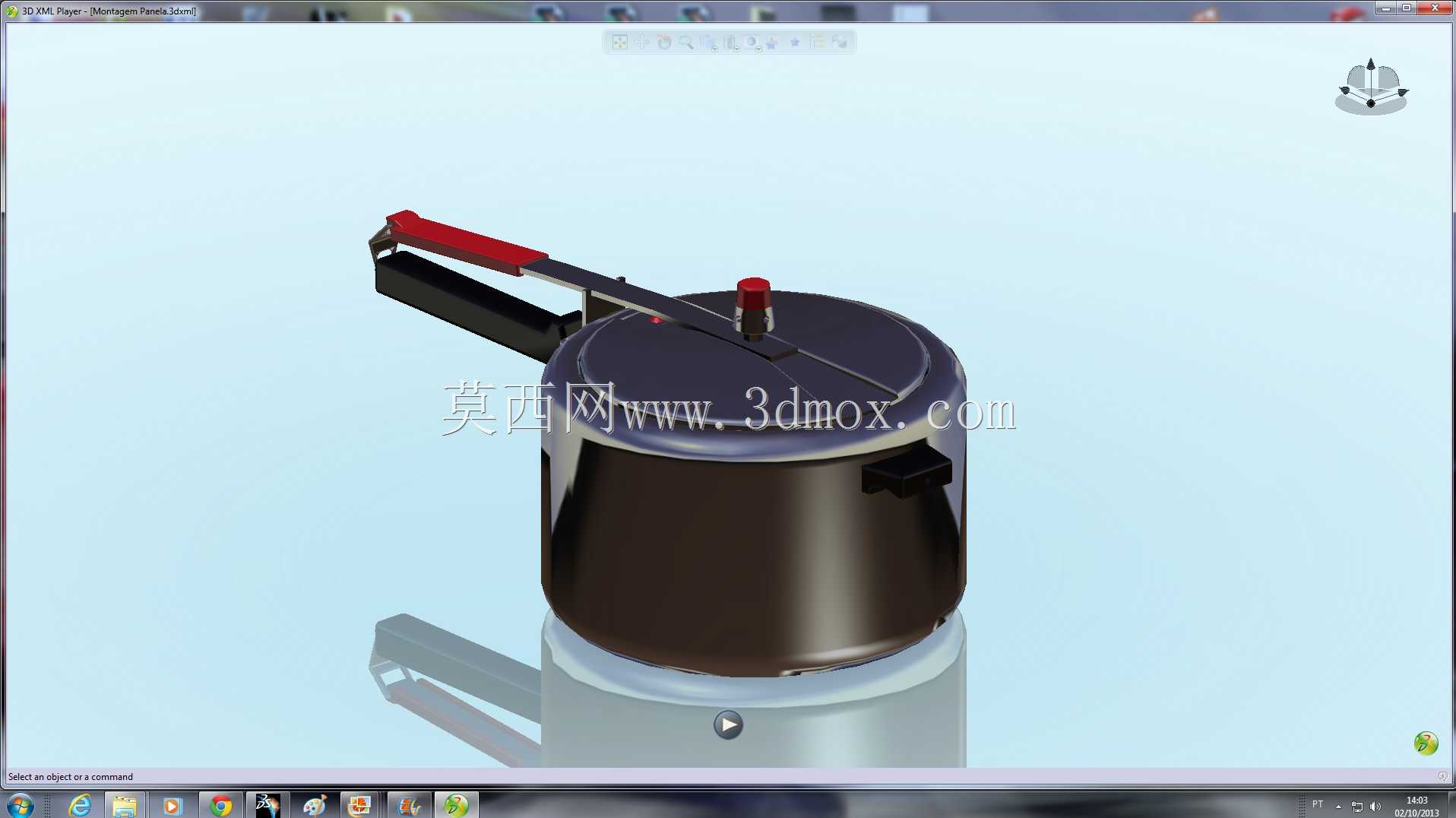

　　本次呈现的高压锅三维模型，完整还原了日常家用压力烹饪器具的全部结构细节，建模过程中严格参照市面主流量产高压锅的实际装配逻辑搭建，所有配合面均按照实际生产的公差要求预留装配间隙，可直接用于结构验证、炊具产品改型设计参考。从实际应用场景来看，这类压力烹饪器具主要面向家庭日常烹饪场景，通过密封腔体内的升压提升水的沸点，缩短炖煮类食材的烹制时长，同时能够在高海拔低气压区域解决普通炊具沸点不足、食材难熟的问题，部分商用餐饮场景的小型炖煮工位也会采用同结构的高压锅作为烹制设备。模型完整还原了锅体、锅盖、密封胶圈、限压阀、锁紧手柄、安全泄压窗、副把手等全部核心部件，其中锅体采用一体拉伸的圆弧过渡结构，底部做了加厚复合底设计，适配明火、

　　电磁炉等多种加热源，建模时特意保留了锅底的平面度参数基准，确保实际生产中复合底与加热面的贴合面积满足热效率要求。锅盖与锅体的锁紧结构采用常见的旋合式卡扣设计，手柄位置做了符合人体握持习惯的弧度处理，表面的防滑纹理也在模型中做了细节还原，避免开合操作时打滑；限压阀组件包含阀座、阀芯、重锤以及红色的泄压指示顶杆，当锅内压力达到额定工作值时，顶杆会自动顶起提示压力状态，同时多余蒸汽会从阀口定向排出，避免蒸汽喷溅烫伤使用者，建模时对阀座的排气通道做了等比例还原，可直接用于流体仿真验证排气流量是否符合安全标准。安全泄压结构作为高压锅的核心安全部件，模型中还原了锅盖边缘的易熔安全窗结构，当限压阀堵塞导致锅内压力超过临界值时，

　　安全窗内的易熔片会率先熔化泄压，避免锅体发生爆裂风险，这部分结构的安装槽尺寸完全按照通用配件的规格搭建，可直接匹配市售标准密封胶圈与易熔片配件。从安装边界与外形尺寸来看，模型参照常规4升容量家用高压锅搭建，锅体内径20厘米，整体高度含锅盖限压阀约22厘米，两侧把手展开后的最大宽度为32厘米，放置时所需的台面最小预留尺寸为35厘米见方，锅盖与锅体旋合的卡扣配合行程为30度旋转角度，开合操作的转动范围不会超出把手外侧边界，适配常规家用橱柜的层板高度存放需求。建模过程中对所有部件的壁厚做了符合实际生产的设置，锅身主体壁厚1.2毫米，锅盖壁厚1.0毫米，手柄等受力部件的壁厚做了局部加厚处理，避免长期使用出现断裂问题，

　　所有转角位置均做了R2以上的圆角过渡，既符合冲压拉伸工艺的成型要求，也能避免使用过程中锐边划伤使用者。密封胶圈的安装槽尺寸按照标准硅胶圈的线径设计，槽深与槽宽的比例确保胶圈安装后不会在开合过程中脱落，同时加压后胶圈受压形变能够完全填充密封间隙，保证腔体的密封性能。副把手采用铆接结构与锅身连接，模型中还原了铆接位的凸台结构，确保连接强度能够满足满锅盛装时的承重要求，不会出现把手脱落的风险。
