吊装式双工位检测传感支架结构设计

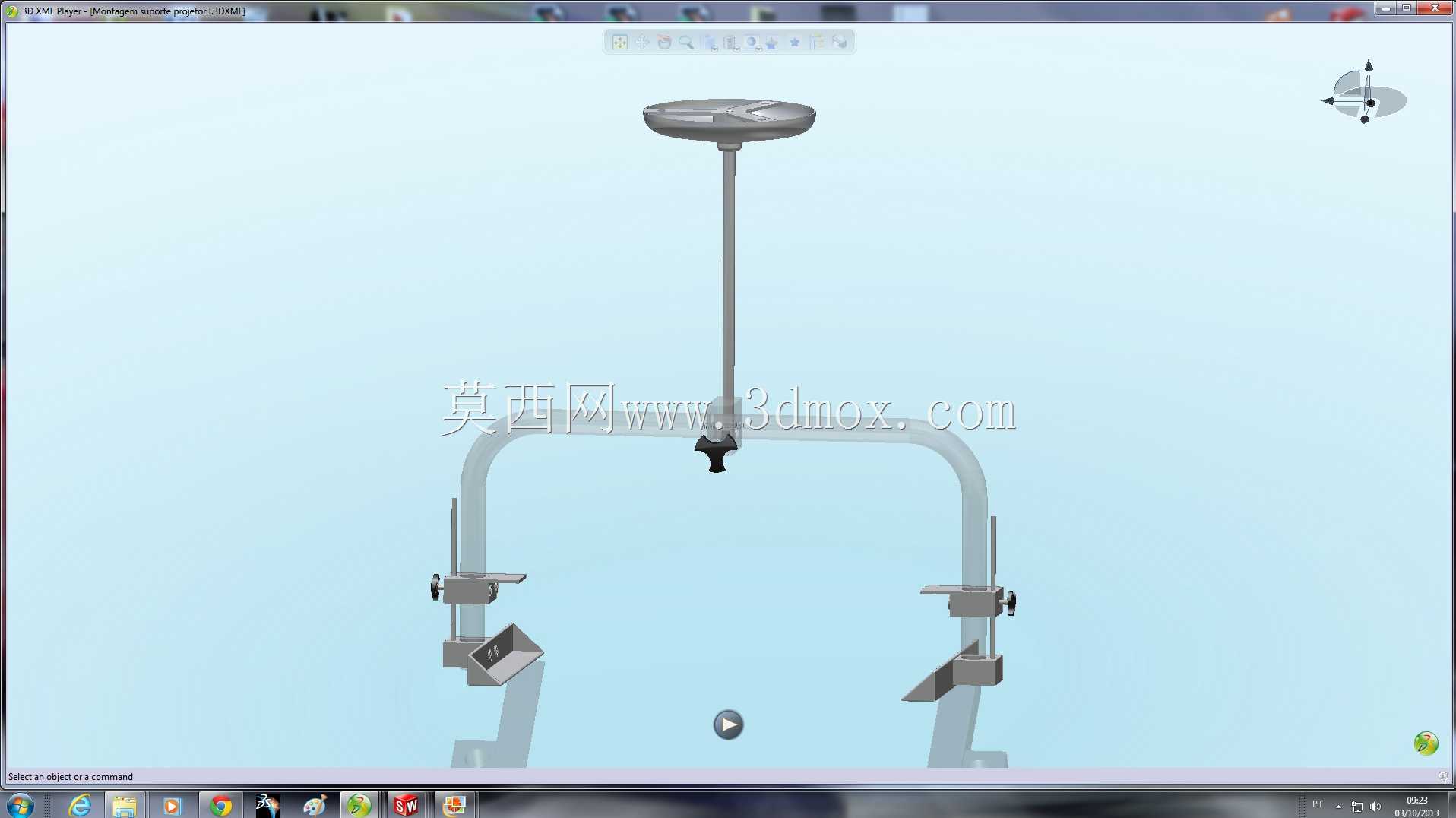

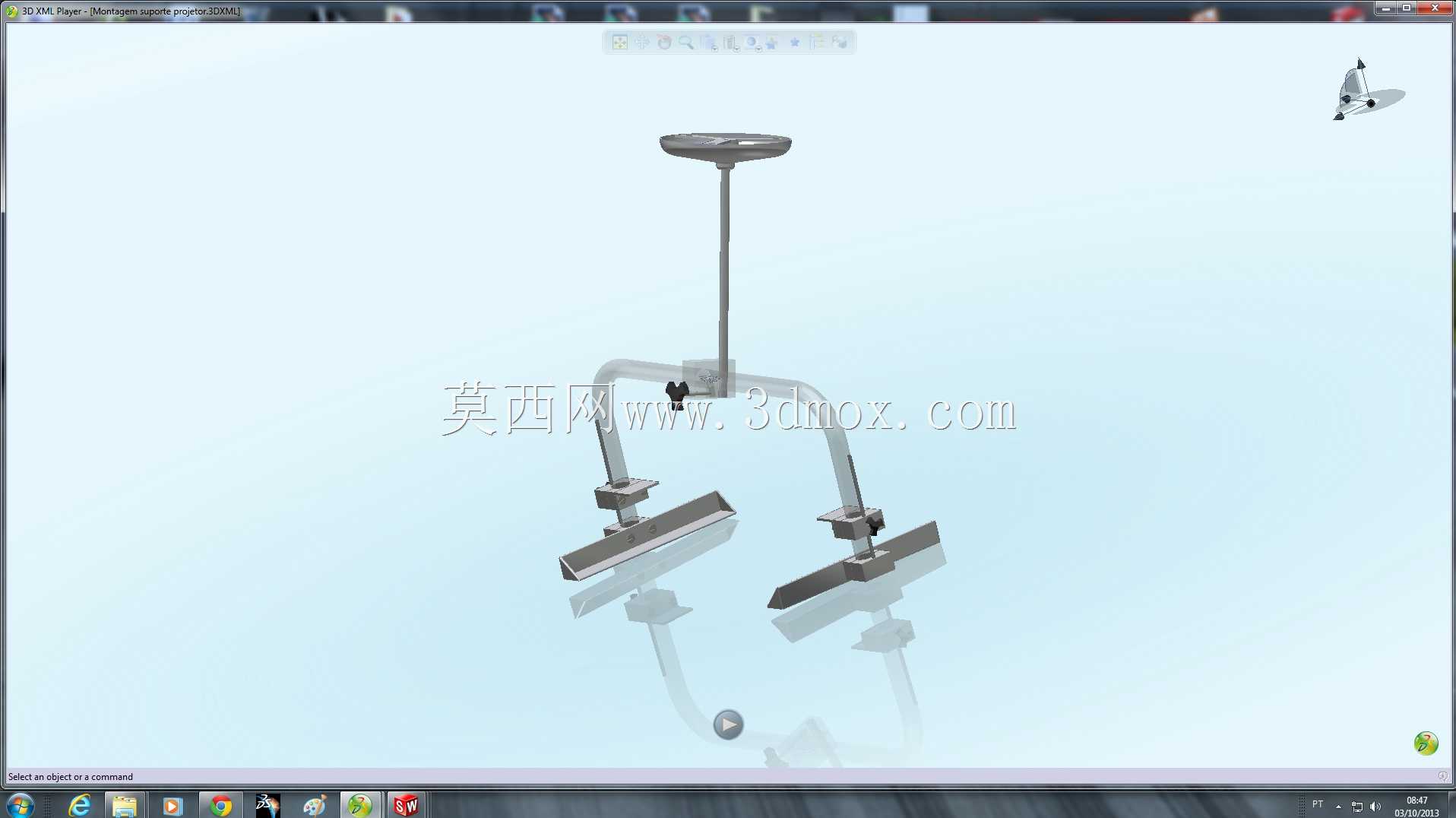

　　这套吊装式支架结构，核心服务于工业现场非接触式检测工位的传感单元搭载需求，常见应用场景覆盖流水线在线尺寸检测、工件到位识别、区域安全防护触发这类需要将传感单元悬空布置的工况，相比落地式支架，吊装结构不会占用生产线地面通行空间，也能避开地面工装、物料转运的干涉区域，适配车间顶部网架、设备横梁这类现成安装点位的挂载需求。从结构功能来看，顶部的圆形安装盘是整套结构的固定基座，盘面预留的沉孔可直接通过膨胀螺栓或T型螺栓固定在顶部安装面，长直吊杆采用空心圆管材质，在保证整体吊装刚度的同时降低自重，避免长期挂载出现吊杆弯曲变形的问题。吊杆下部连接的弯臂结构做了圆弧过渡处理，一方面是优化应力传递路径，避免直角连接处出现应力集中导致长期受力开裂，

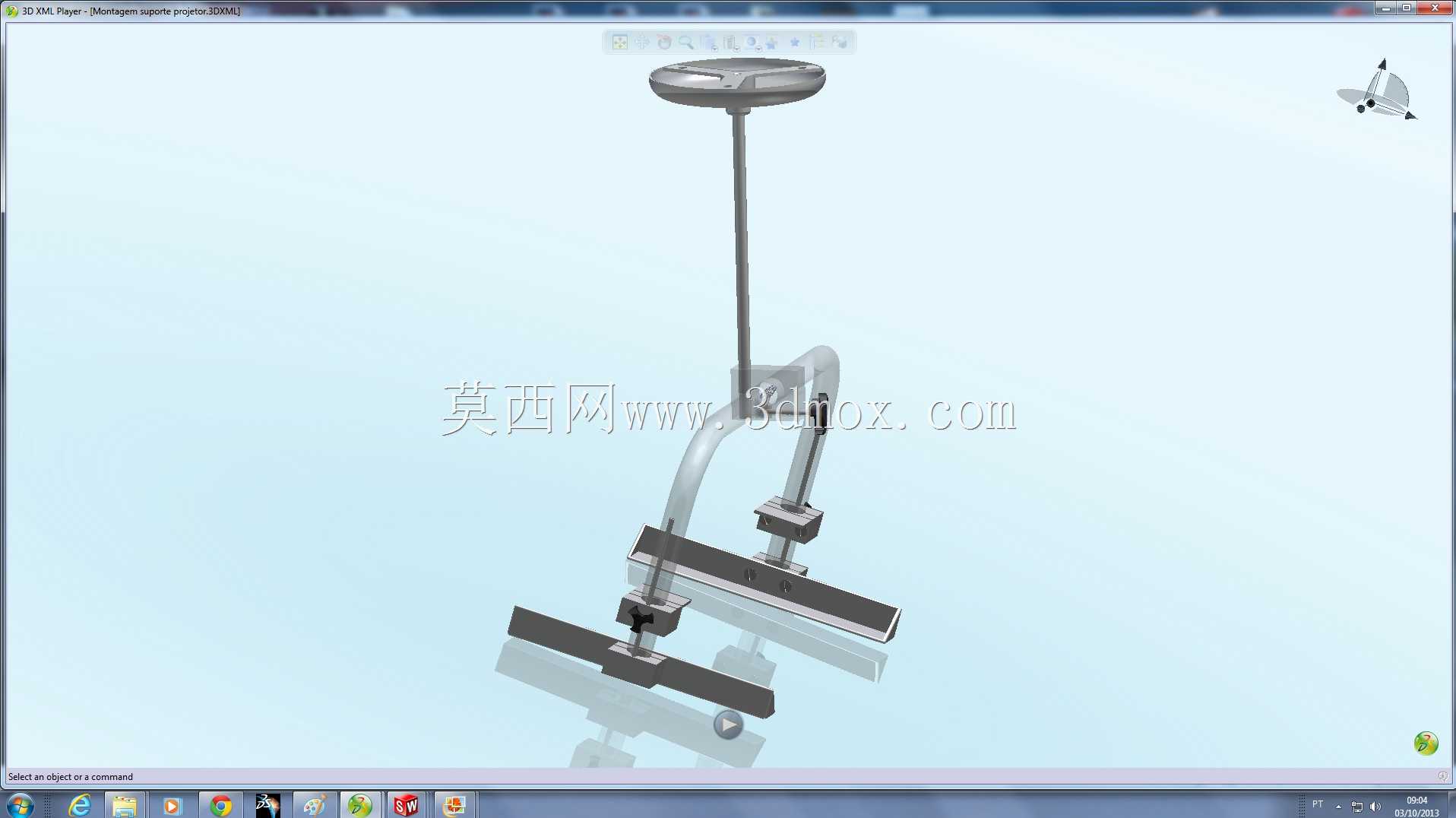

　　另一方面弯臂的延伸角度可以让下方的安装位避开吊杆正下方的遮挡区域，给传感单元留出足够的检测视野。弯臂下方设置的两组平行安装夹座，是这套结构的核心功能调节部位，每个夹座都采用分体式锁紧结构，松开锁紧螺栓后，夹座既可以沿着水平横杆做轴向位置调整，也能绕横杆轴线做俯仰角度微调，同时横杆本身也能在弯臂下端的固定夹内做周向转动，实现两组传感单元的间距、检测角度、相对高度的多维度调节，适配不同宽度的被测工件、不同检测距离的传感单元安装需求。设计过程中，首先要明确安装边界：顶部安装盘的直径控制在120mm左右，适配常规顶部钢梁、混凝土顶面的固定点位尺寸，吊杆的有效长度可根据现场安装高度做模块化裁切，

　　标准段长度预留800mm到1500mm的调整区间，下方水平横杆的总长度控制在400mm，两组夹座的可调间距范围在50mm到300mm之间，可覆盖绝大多数工业光电传感器、视觉检测探头的安装间距要求。结构件的材质选择上，承重部位的吊杆、弯臂、横杆均采用6061铝合金材质，表面做阳极氧化处理，兼顾轻量化与抗腐蚀能力，夹座部位采用增强尼龙材质，降低调节过程中对传感单元安装外壳的磨损，同时避免金属夹座锁紧时出现应力压痕。实际使用中，这套支架的安装流程不需要复杂的现场加工，顶部基座固定完成后，只需要依次拼接吊杆、弯臂、横杆组件，再将传感单元固定在夹座上，通过调节夹座位置与角度完成检测视野校准即可，相比现场焊接的固定式支架，

　　这套可调节结构能适配多批次不同规格工件的检测需求，当生产线换型调整检测点位时，不需要重新拆装基座，只需要调整夹座位置与角度就能完成工位适配，大幅降低现场工装调整的时间成本。需要注意的是，吊装结构的整体承重上限控制在5kg以内，适配绝大多数工业检测类传感单元的重量要求，安装时需要保证顶部基座的固定螺栓锁紧力矩达到规定值，避免长期受设备振动影响出现松动，夹座的锁紧螺栓在调整到位后需要加装防松垫片，防止生产线运行过程中的振动导致传感单元角度偏移，影响检测精度。结构的细节处理上，所有杆件的连接部位都做了止转设计，吊杆与顶部基座、弯臂的连接位置都设置了平键定位，避免长期使用后杆件出现周向转动导致检测位置偏移，横杆两端加装了橡胶端盖，防止夹座调节时从横杆端部滑脱，同时也能避免金属端面外露造成的磕碰风险。
