PEPRE项目PVC管材生产用真空浴缸

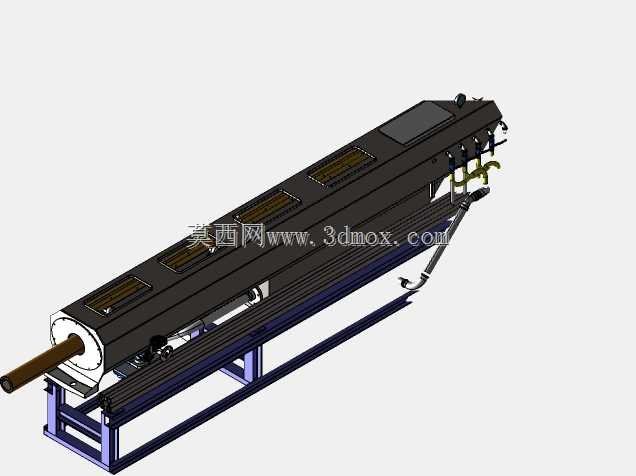

　　在塑料挤出成型生产线里，这类真空浴缸是PVC管材定型环节的核心配套辅机，主要承接挤出模头出料后的管坯冷却定型工序，和挤出机、牵引机、切割机组成完整的硬管生产链路，日常多用于建筑给排水管、电工穿线管、农用灌溉管等常规PVC管材的量产场景，适配管径覆盖常用的中小规格硬管生产需求。从结构设计逻辑来看，整套设备采用长条形卧式布局，主体定型腔为密封焊接箱体，沿管材输送方向依次设置多组真空吸附腔与喷淋冷却回路，箱体顶部开设带密封压条的观察检修窗，方便生产过程中查看管坯定型状态、清理腔体内积垢，侧面排布真空管路与冷却水进出接头，分别连接车间真空系统与循环冷却水系统，管路接口采用快装法兰结构，减少现场安装配管的工作量。

　　底部支撑机架采用型钢焊接框架结构，机架上设置可调式水平支撑脚，可根据车间地面平整度调整设备水平度，避免长箱体因安装倾斜导致内部冷却水分布不均、真空度失衡的问题，机架一侧预留牵引机构的安装对接面，可直接和后续管材牵引设备做刚性连接，保证整条生产线的同轴度。设备进料端设置定径套安装位与密封导向结构，挤出后的高温PVC管坯先通过定径套初步定径，随即进入真空腔体内，依靠腔体内的稳定负压让管坯外壁紧贴定径套内壁完成尺寸校准，同时腔体内布置的多组喷淋头持续喷出冷却水，对管坯进行均匀冷却，让PVC材料快速降温固化，保证管材的外径尺寸精度与圆度，避免管坯在冷却过程中出现收缩变形、表面凹陷的问题。沿腔体长度方向设置的多组独立真空腔室可单独调节负压值，

　　适配不同壁厚、不同原料配方的PVC管材生产需求，比如生产厚壁管时可适当提高前段真空度，让管坯快速定型，生产薄壁管时则适当降低各段真空压差，避免管坯被吸破；冷却水路采用分层进水结构，沿管材走向实现梯度降温，避免管材因骤冷产生内应力，影响后续使用的力学性能。设备出料端设置导向夹持机构，带可调式压轮，可根据生产管材的外径调整压轮间隙，既对定型后的管材起到导向支撑作用，避免长管材下垂弯曲，也能配合前端牵引机保持稳定的输送张力，保证管材匀速通过腔体。整套设备的安装边界需要结合挤出生产线的整体布局预留空间，长度方向需匹配对应产能的冷却时长要求，宽度方向要预留两侧管路连接与日常操作的检修空间，高度方向要和挤出模头中心高、牵引机中心高保持一致，

　　对接时需要校准整体同轴度，避免管材在输送过程中出现刮蹭、偏心的问题。从实际生产使用的角度来看，这类真空浴缸的真空度稳定性、冷却均匀性直接决定了成品管材的外观质量与尺寸精度，设计时箱体焊接处全部做满焊密封处理，加工后做保压测试，避免生产过程中出现真空泄漏导致负压不稳的问题；内部喷淋管路采用可拆式结构，方便定期清理喷嘴处的水垢与原料析出物，避免喷嘴堵塞导致局部冷却不足；观察窗采用钢化玻璃加密封胶条的结构，既保证可视性，也能长期承受腔体内的潮湿环境与负压工况，不会出现漏气、起雾影响观察的问题。设备侧面还设置有真空度检测接口与温度检测接口，可外接传感器实时监测各腔室的负压值与冷却水温，方便操作人员根据生产状态调整参数，适配不同规格管材的生产工艺要求，在多规格小批量的管材生产场景下，也能快速切换参数完成调试，减少换产等待时间。
