门窗PVC型材挤出成型模头结构设计

　　这套模头结构面向门窗PVC型材的连续挤出生产场景，是挤出生产线核心的成型部件，直接决定PVC型材的截面尺寸精度、表面成型质量与生产稳定性。在实际挤出生产线上，该模头安装于挤出机机筒出料端与定型台之间，承接塑化均匀的PVC熔体，通过内部流道的逐级分配与稳压，将熔体均匀挤出为符合门窗截面要求的型坯，再进入后续定型、冷却、牵引工序完成型材生产。

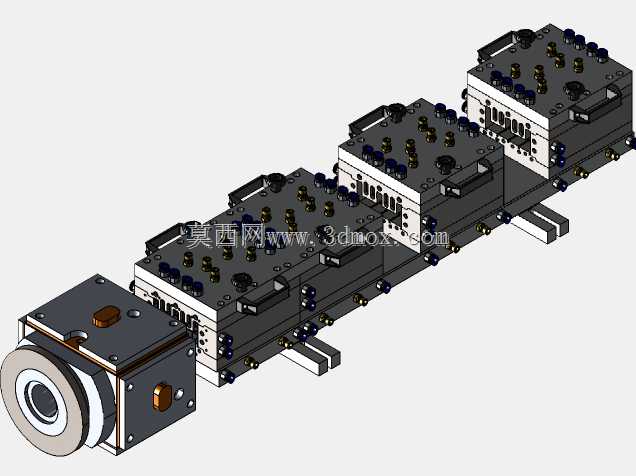

　　从功能特性来看，该模头采用多段叠层式结构设计，沿熔体流动方向依次设置入料连接段、流道分配段、稳压成型段、口模出料段，各段通过高强度内六角螺栓紧固，定位销保证各模板的同轴度与装配精度。入料端设置的过渡连接结构可匹配不同规格的单螺杆挤出机出料口，内部收敛式流道可降低熔体入料时的压力波动，避免因进料不稳导致的型材出料速度不均问题。流道分配段采用多级阻尼分配设计，针对门窗PVC型材多腔室、壁厚不均的截面特点，通过不同深度的阻尼槽与流道截面变化，将中心区域流速较快的熔体均匀分配到各个型腔位置，保证整个截面各位置的熔体出料速度一致，避免型材出现弯曲、壁厚差过大、内应力集中等成型缺陷。

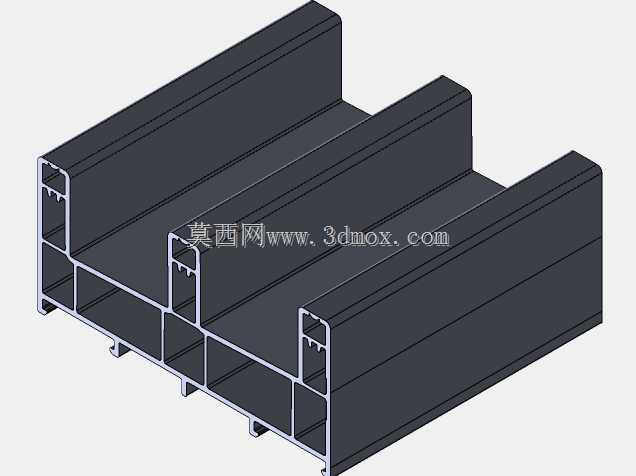

　　设计过程中，首先依据目标门窗型材的截面尺寸，反推口模的成型尺寸，充分考虑PVC熔体离开口模后的离模膨胀效应与冷却收缩率，针对不同壁厚位置预留对应的尺寸补偿量，比如型材的主受力壁面位置膨胀率略高，口模对应位置尺寸做小幅收窄，薄壁密封槽位置则适当放大尺寸，保证冷却定型后各位置尺寸符合公差要求。模头的各模板采用模块化设计，不同功能段的模板可单独拆卸，当生产不同截面规格的门窗型材时，仅需更换口模与对应流道镶块，无需更换整个模头，大幅降低换模成本与停机时间。模体上均匀布置的温度调节孔，可接入模温机的循环导热油，对模头各段进行精准温度控制，入料段温度略低防止熔体过早分解，成型段温度保持在PVC加工的最佳区间，保证熔体流动性稳定，避免出现焦料、冷料斑等外观缺陷。模体表面布置的紧固螺栓采用对称排布方式，保证各模板合模时受力均匀，避免出现溢料、模板变形等问题，吊环螺钉的设置方便模头的吊装与拆装，适配车间的常规起重设备。

　　安装边界方面，该模头入料端采用标准法兰连接结构，法兰端面的止口与挤出机出料端定位止口配合，保证同轴度误差控制在0.02mm以内，避免熔体流动出现偏载。模头底部设置的安装支座可固定在挤出机的移动导轨上，可沿挤出方向微调位置，保证模头出料口与定型台入口的对中精度，模头总长度适配常规65型、80型单螺杆PVC挤出机的安装空间，整体重量控制在车间常规吊装设备的承重范围内，无需额外配置专用起重设施。日常生产维护时，可拆开各段模板清理流道内的残留物料，流道表面做抛光处理，表面粗糙度达到Ra0.8以下，减少熔体流动阻力，避免物料滞留分解，延长模头的连续生产时间。模头出料端的口模采用可微调结构，通过调节螺栓可对口模各位置的间隙进行微量调整，在线修正型材的壁厚偏差，无需拆机即可完成调试，大幅提升生产调试效率。
