油浸式三相配电变压器结构三维设计

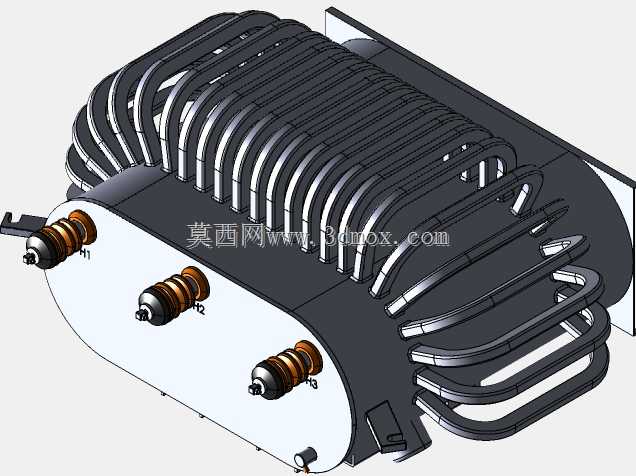

　　在工业供配电系统的终端配电环节，这类三相油浸式配电变压器是承担电压转换、电能分配的核心设备，常见于工业园区低压进线端、厂区独立变电台区、中小型加工车间的供电节点，负责将10kV级别的高压输电电压转换为380V/220V的工业及民用低压用电电压，为后端的生产设备、照明系统、辅助配套设施提供符合电压等级要求的稳定电能。从结构设计逻辑来看，该模型完整还原了油浸式变压器的核心组成部分：外侧排布的多组弯管式散热结构是设计的重点考量部分，变压器运行过程中，铁芯与绕组产生的损耗会转化为热量，使内部填充的绝缘变压器油温度升高，热油通过自然对流进入外置的散热弯管，在管壁与外界空气完成热交换后冷却回流，以此实现设备的持续温度控制，

　　避免绕组过热导致绝缘老化加速，这种弯管式散热结构相比平板式散热拥有更大的换热面积，同时弯管的弧形结构能够抵消变压器油热胀冷缩产生的结构应力，减少焊缝渗漏的风险。设备端面布置的三个高压接线端子采用了阶梯式绝缘结构，每相端子都设置了多道绝缘伞裙，能够在户外运行环境下增加爬电距离，避免雨雾、粉尘环境下出现沿面放电故障，端子的安装位置预留了足够的接线操作空间，能够适配不同规格的高压接线端子排与线缆连接需求，接线端的标识清晰对应三相相序，能够避免现场安装时出现相序接反的问题。从安装边界来看，该类变压器的底部预留了标准的安装固定孔位，能够适配常规的台架安装、基座安装两种主流安装方式，设备整体的外形尺寸充分考虑了运输与现场吊装的需求，

　　散热管的外伸尺寸控制在合理范围内，既保证散热效率，也避免运输过程中出现磕碰变形。在建模过程中，结构设计需要重点关注几个核心配合关系：散热管与箱体本体的焊接密封面需要保证平面度公差，避免长期运行后出现渗油问题；绕组与铁芯的装配间隙需要控制在合理范围，既要保证绝缘油能够充分填充间隙实现绝缘与散热，也要避免绕组在短路电动力作用下出现位移；接线端子与箱体盖板之间的密封结构采用多层密封垫设计，能够适应户外环境下的温度变化带来的密封材料老化问题。不同于干式变压器的空气冷却结构，这类油浸式变压器的过载能力更强，能够在短时间过载工况下稳定运行，更适合负载波动较大的工业生产场景，比如存在大型电机直接启动、焊接设备集中使用的车间，

　　能够承受短时的大电流冲击而不触发过热保护。模型的结构细节还还原了箱体的加强筋设计，在箱体的侧面与端面都设置了内凹式加强结构，既能够提升箱体的整体结构强度，承受内部变压器油的静压力，也不会额外增加过多的设备外形尺寸，减少安装占用的空间。在实际选型应用中，这类结构的变压器通常配套油温监测、油位监测的辅助部件，模型上也预留了对应监测部件的安装接口，能够方便后续的功能扩展，不需要对箱体本体进行二次加工。对于三维建模从业者而言，这类设备的建模难点在于散热弯管的阵列排布与曲面过渡，需要保证每根散热管的弯曲半径一致，与箱体的连接面完全贴合，同时要兼顾结构的工艺可行性，避免出现无法加工的曲面结构；对于设备选型人员而言，通过该三维模型可以直观核对设备的安装尺寸、接线位置、散热空间需求，提前完成变电台区的布局设计，减少现场安装时的尺寸冲突问题。
