大众AP系列变速箱滚针轴承结构设计

　　这款滚针轴承的应用场景集中在大众AP系列发动机匹配的手动变速箱输入轴端，具体承担离合器分离侧导向 pilot 轴的径向支撑载荷，在变速箱与发动机对接的动力传递路径中，属于容易被忽略但直接影响换挡平顺性与轴系跳动精度的关键支撑件。从实际装车工况来看，该位置轴承长期处于高转速、低润滑、径向载荷随离合器结合状态动态波动的环境：离合器分离时，导向轴承受输入轴的悬臂径向载荷，结合时则要抵消曲轴与输入轴的微量同轴度误差带来的附加交变载荷，因此对轴承的径向承载能力、旋转精度、外圈与壳体的过盈配合可靠性都有明确要求。

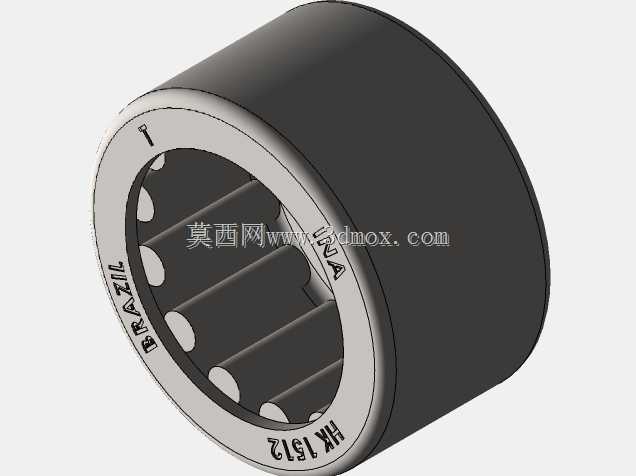

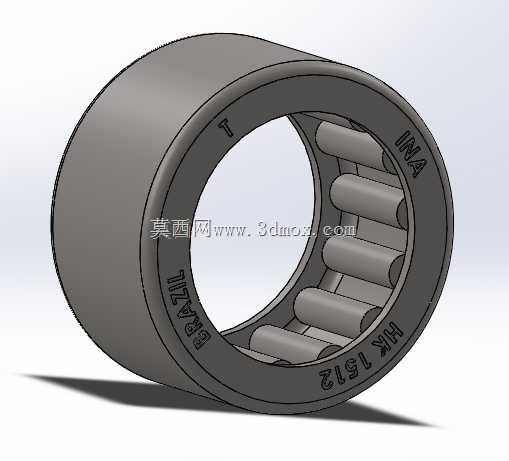

　　从产品功能特性来看，该款为冲压外圈型滚针轴承，型号HK1512，采用INA标准结构设计，冲压外圈直接作为滚道的一部分，相比实体套圈滚针轴承拥有更小的径向截面尺寸，在变速箱壳体安装空间极其有限的导向轴位置，能够在不扩大壳体开孔尺寸的前提下提供足够的承载能力。轴承内部满装滚针的排布方式，最大化利用了内部空间，相同内径下的额定动载荷比同尺寸带保持架滚针轴承高出约30%，适配导向轴位置低速高载的工况特点；外圈表面刻印的型号、品牌与产地标识，在装配时可快速识别规格，避免错装导致的轴系卡滞问题。

　　设计思路上，该轴承完全遵循大众AP系列动力总成的安装边界做适配：内孔与导向 pilot 轴采用间隙配合，保证轴在受热膨胀时不会出现卡滞，外圈与变速箱壳体的安装孔采用过盈配合，过盈量控制在0.02-0.04mm区间，既保证外圈不会在孔内发生蠕变磨损，又不会因为过盈量过大导致外圈变形挤压滚针，造成旋转阻力上升。轴承宽度12mm的设计，刚好匹配壳体安装孔的台阶深度，装配后外圈端面与壳体台阶面齐平，不会出现轴向窜动；滚针的直径公差控制在1μm以内，组配时同一轴承内的滚针直径差不超过0.5μm，保证旋转时各滚针受力均匀，避免局部载荷集中导致的早期点蚀失效。

　　外形尺寸与安装边界方面，该轴承内径15mm，外径21mm，总宽度12mm，安装时壳体开孔的倒角要求为C0.5，导向轴轴端倒角要求为C0.3，避免装配时毛刺刮伤轴承滚道或滚针表面。轴承无内圈设计，直接以导向轴的表面作为滚道，因此对轴的表面硬度、粗糙度有明确要求：轴表面淬火硬度需达到HRC58-62，粗糙度Ra不超过0.4μm，否则会加速滚道磨损，缩短轴承使用寿命。在实际维修替换场景中，若轴表面出现磨损台阶，即使更换全新轴承也会快速出现异响、松旷问题，必须同步修复或更换导向轴。

　　从三维建模的角度来看，构建该模型时需要重点还原冲压外圈的薄壁特征、滚针的等距排布规律、外圈表面的刻印字符细节，同时要严格保证各尺寸的公差配合关系，在做变速箱总成装配仿真时，该轴承的径向游隙参数直接影响轴系的同轴度仿真结果，不能简单做简化处理。建模时滚针与外圈、滚针与内轴的配合间隙需要按照实际工况设置，避免过约束导致的装配干涉误判，同时要还原外圈的冲压圆角特征，这些细节在做有限元受力分析时，会直接影响应力集中位置的计算准确性。
