Arduino Mega控制板3D打印机适配机箱结构

　　这款适配Arduino Mega控制板的机箱结构，主要面向桌面级FDM 3D打印机的电控系统集成场景，解决开源3D打印控制板裸露安装带来的积灰、接线杂乱、外力磕碰损坏元器件的实际问题。在桌面级3D打印设备的实际使用中，不少DIY机型的控制板直接固定在机架型材上，不仅走线分散容易被运动部件剐蹭，车间或工作室环境中的粉尘、打印过程中飘散的PLA/ABS微尘也容易堆积在板卡引脚、插槽位置，长期使用可能引发接触不良、短路等故障，这款机箱就是针对这类实际痛点设计的集成安装载体。

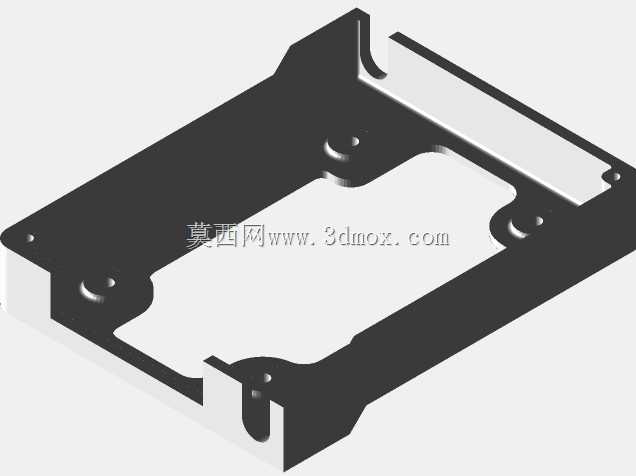

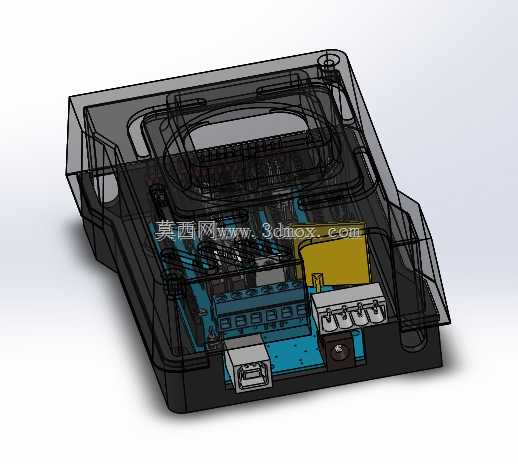

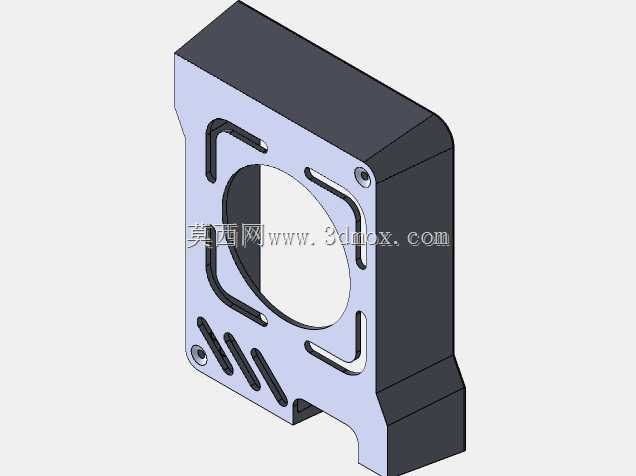

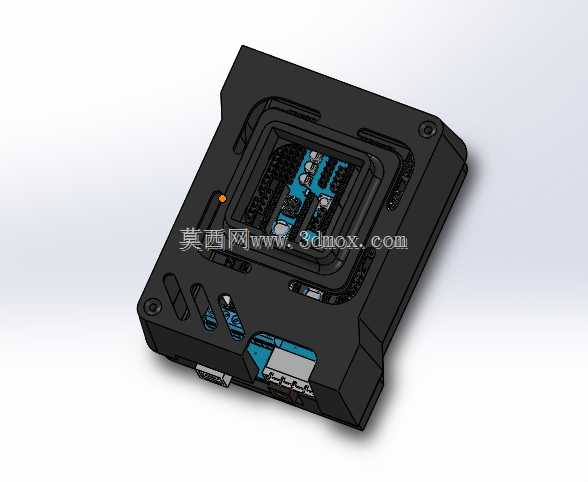

　　从功能特性来看，机箱整体采用包覆式结构，预留了Arduino Mega板的USB接口、电源接口、步进电机驱动接口、温度传感器接口、限位开关接口的对位开孔，同时兼容Ramps扩展板的叠装空间，板卡装入后所有外接端口都能直接对位插接，不需要额外延长转接线，避免了转接带来的信号损耗。机箱内部设计了定位柱和卡扣结构，不需要额外螺丝就能将控制板牢牢固定在腔体内，安装时对准定位柱压入即可，拆卸维护时拨开卡扣就能取出板卡，比传统螺丝固定的机箱节省至少一半的拆装时间，适合需要频繁调整驱动跳线、更换固件的DIY调试场景。

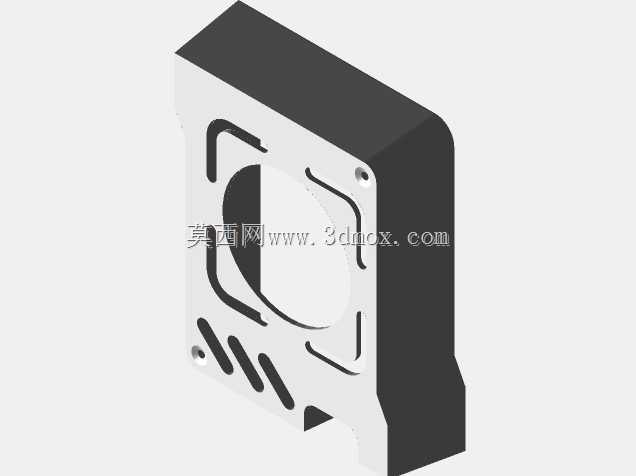

　　设计思路上优先考虑了电控系统的散热需求，机箱侧壁和对应驱动芯片、功率管的位置设计了格栅式通风槽，既不会让大尺寸杂物直接接触板卡，又能形成自然对流风道，打印过程中板卡产生的热量可以顺着通风槽快速散出，不需要额外加装散热风扇就能满足长时间连续打印的散热要求，减少了风扇带来的额外噪音和供电负载。机箱的边角做了圆弧过渡处理，没有尖锐的毛刺棱角，安装调试时不会划伤操作人员的手部，外表面的加强筋结构既提升了壳体的整体刚性，又不会过多增加壳体重量，打印制作时也能减少支撑材料的使用，降低自制成本。

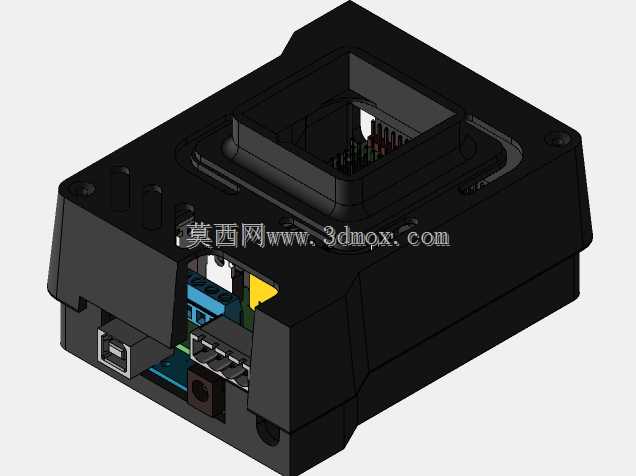

　　外形尺寸方面，机箱整体轮廓完全匹配Arduino Mega叠装Ramps扩展板后的最大外边界，长宽尺寸控制在120mm*100mm以内，整体高度不超过35mm，属于紧凑型的安装尺寸，不会占用过多机架空间。安装边界上，机箱底部设计了四个符合Openbuilds铝型材安装标准的固定孔位，孔距适配2020、2040型材的槽位间距，可以直接用T型螺母和M3螺丝固定在3D打印机的机架底部或者侧梁位置，不需要额外设计转接支架。机箱的接口开孔位置做了沉台处理，插接USB线、电源线时接头可以完全嵌入沉台，不会出现接头突出过多容易被碰撞脱落的问题，对应SD卡插槽的位置也预留了足够的插拔空间，不需要打开机箱就能直接插拔SD卡更换打印文件，日常操作的便利性做了充分考量。

　　在实际装机测试中，这款机箱可以适配基于Arduino Mega+Ramps方案的绝大多数桌面级3D打印机，包括常见的Prusa i3结构、CoreXY结构的DIY机型，装入板卡后所有接线都可以顺着机箱侧边的走线槽整理固定，整个电控部分的布线整洁度大幅提升，也能避免打印过程中喷头、运动拖链剐蹭到接线引发的停机故障。壳体的壁厚设计为2mm，采用PLA材料打印就有足够的结构强度，日常使用中轻微的磕碰、挤压都不会造成壳体开裂或者内部板卡移位，对应复位按键、状态指示灯的位置也做了对位开孔，不需要打开机箱就能直接操作复位按键，观察板载指示灯的工作状态，完全满足日常使用的操作需求。
