雷诺车型侧标志灯三维结构设计

　　在整车外饰灯具的配套设计环节，侧标志灯作为车身侧面的安全标识部件，承担着向侧方道路参与者传递车辆轮廓位置、示宽警示的核心作用，尤其在夜间、雨雾等低能见度工况下，能够有效降低侧面剐蹭、路口交汇碰撞的事故概率。本次设计的侧标志灯适配多款雷诺量产车型，覆盖不同年款的克利奥、风景区、达斯特车型，在设计阶段充分考虑了不同车型侧围安装位的通用化适配需求，尽可能减少配套开发的模具投入与装配差异。

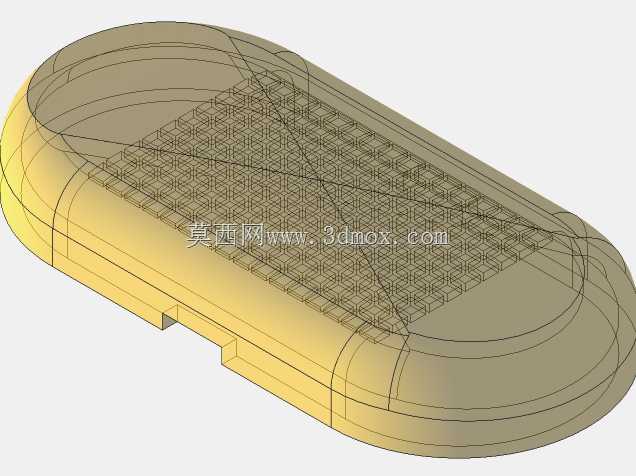

　　从功能特性来看，该款侧标志灯采用透光性优异的琥珀色灯罩材质，灯罩表面做了微结构散光处理，能够让内部光源发出的光线均匀向外扩散，满足法规要求的侧方可视角度与发光强度要求，不会出现局部亮斑或者暗区，保证不同角度下的标识辨识度。灯体底座采用耐候性工程塑料注塑成型，能够抵御行车过程中的泥水飞溅、紫外线老化以及高低温交变环境的影响，长期使用不会出现材质脆裂、灯罩发黄的问题，适配车辆全生命周期的使用需求。

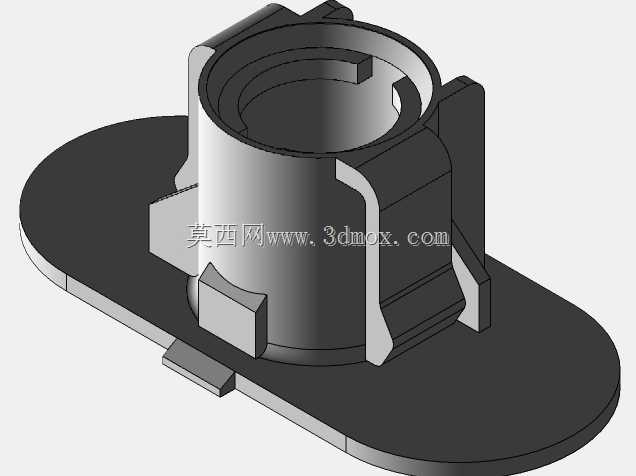

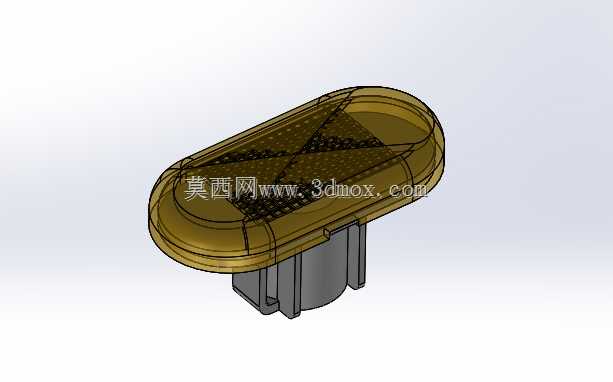

　　设计过程中，首先结合对应车型侧围钣金的安装点位数据，确定了灯体的整体安装边界：整体外轮廓为长圆形结构，边缘做了顺滑的圆角过渡，能够和车身侧围的曲面造型完美贴合，不会出现突出的棱边或者装配缝隙不均的问题，既满足空气动力学的减阻需求，也兼顾了外饰的整体美观度。底部的安装卡扣结构经过反复的装配公差校核，采用弹性卡接的固定方式，不需要额外的紧固件即可完成装配，装配时只需要对准车身上的安装孔位按压到位即可，卡扣的卡接量经过计算，既能够保证行车振动过程中不会出现松脱异响，也能够在售后维修时方便拆卸更换，不会损坏周边的钣金漆面。

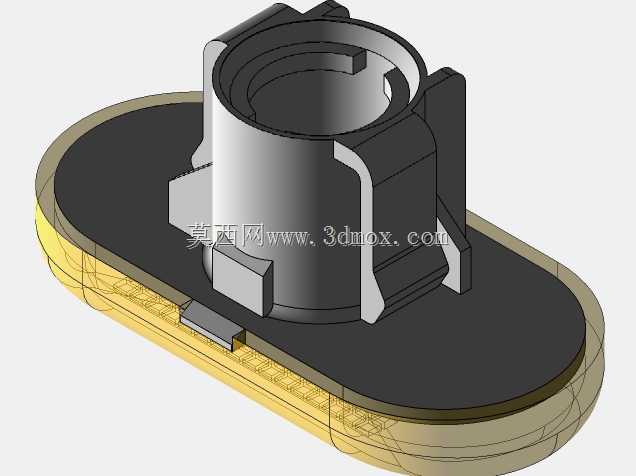

　　内部的光源安装位预留了通用的 bulb 安装空间，既可以适配传统的卤素灯泡方案，也可以根据配置需求替换为LED光源模块，不需要改动灯体的外部结构，提升了部件的平台化适配能力。灯罩与底座的连接采用超声波焊接工艺，焊接筋的位置设计在灯体内侧，焊接后能够达到IP67的密封等级，完全阻挡外界的水汽、灰尘进入灯体内部，避免长期使用后出现内部起雾、光源接触不良的故障。

　　在实际装车场景中，该款侧标志灯安装在车辆前后翼子板的侧围位置，高度处于车身侧面的中部区域，能够让相邻车道的驾驶员、非机动车使用者清晰观察到车辆的侧面轮廓，在车辆变道、路边临时停车、转弯等工况下，都能起到明确的位置提示作用。设计阶段还针对不同车型的侧围曲面做了安装面的适配调整，底座的贴合面弧度和对应位置的车身曲面完全匹配，装配后和车身表面的阶差控制在0.5mm以内，缝隙均匀度控制在0.3mm的公差范围内，满足整车外饰的装配精度要求。

　　从结构强度角度考虑，灯体的外壳壁厚经过优化设计，在保证足够抗冲击强度的前提下尽可能减轻部件重量，整体重量控制在合理范围内，不会增加车身的额外负载。灯罩的外表面做了硬化处理，能够抵御行车过程中飞石的冲击，不会轻易出现开裂或者划痕，保证长期使用后的透光性能。安装卡扣的根部做了加强筋结构，能够承受装配和拆卸过程中的作用力，不会出现卡扣断裂的问题，提升部件的装配可靠性。

　　在三维建模过程中，所有的结构特征都按照实际注塑工艺的要求做了拔模处理，拔模角度根据材质的收缩率和外观要求设置在1-1.5度之间，既能够保证注塑生产时的顺利脱模，也不会影响外观面的质感。所有的圆角过渡都遵循壁厚均匀的设计原则，避免出现壁厚突变导致的注塑缩痕、气泡等缺陷，保证量产时的成品率。灯体内部的反光结构经过光学模拟优化，能够将光源发出的光线按照法规要求的角度范围反射出去，在满足配光要求的前提下尽可能提升光线的利用率，降低光源的功率消耗。
