大众多款车型适配侧标志灯结构设计

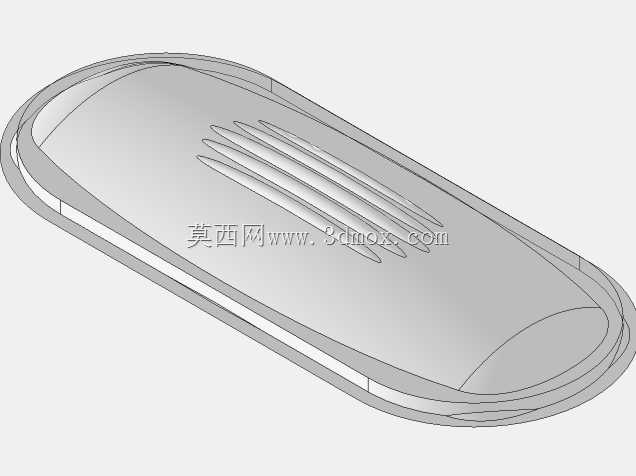

　　这款侧标志灯主要适配大众高尔夫MK4、宝来MK4、帕萨特B5、马球MK4以及阿马拉克等多款量产车型，属于车身外部灯光信号类附件，安装位置集中在车身侧围翼子板区域，核心作用是在车辆转向、夜间低速行驶或者路边临时停靠时，向车辆侧方的道路参与者传递车辆位置、宽度以及转向意图信号，弥补前大灯与尾灯在侧方视野的信号盲区，降低路口交汇、窄路会车时的剐蹭碰撞风险。从结构设计层面来看，整个灯体采用一体化的密封式壳体设计，外罩为高透耐候的透光材质，曲面弧度完全匹配对应车型翼子板的安装面弧度，装车后能与车身曲面保持齐平，既不会突出车身造成风阻增大，也不会凹陷形成积灰积水的死角。灯体内部的反光结构采用多面折射的光学曲面设计，

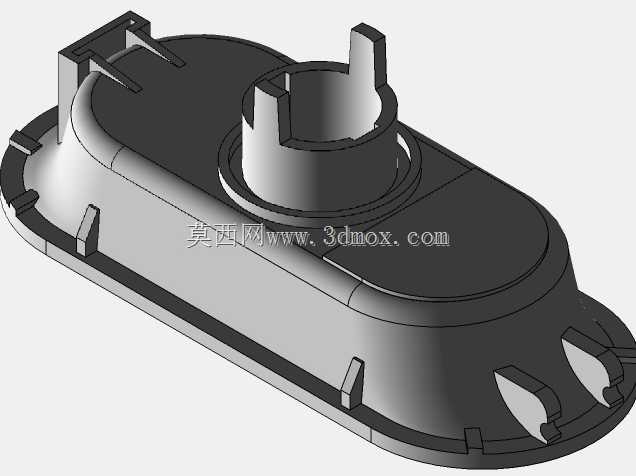

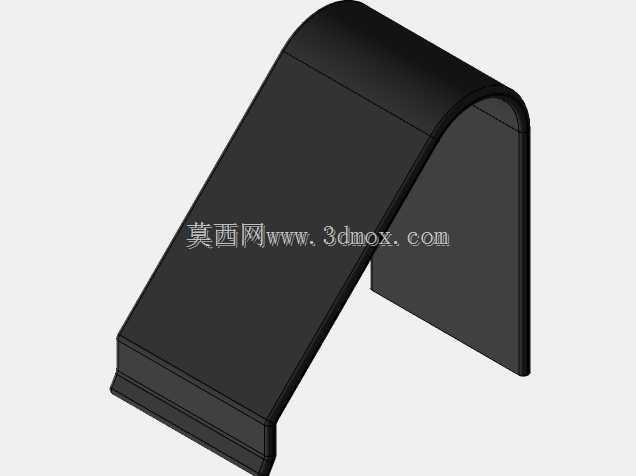

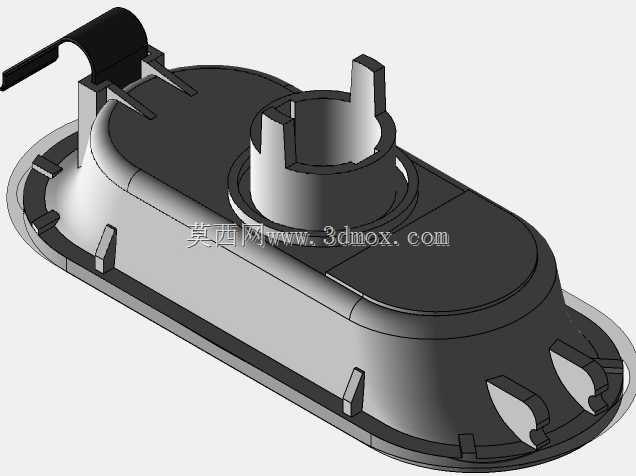

　　能够将光源发出的光线按照法规要求的侧方照射角度均匀扩散，保证侧方正负60度范围内的可视距离满足机动车外部照明和光信号装置的相关强制标准，避免出现局部亮度过高造成眩目、或者局部区域光线不足导致信号识别失效的问题。安装结构上，灯体侧面集成了弹性卡接卡扣与定位支脚，对应车型翼子板上的预留安装位，装配时不需要额外使用固定螺丝，只需要将定位支脚对准安装孔位推入，卡扣即可自动卡紧在车身钣金的安装孔边缘，单人操作即可完成装配，后期维修更换时只需要用专用撬板从灯体边缘缝隙轻轻撬动即可脱出，不会损伤周边漆面与钣金结构，大幅降低售后维修的工时成本。在边界尺寸设计上，灯体整体轮廓为类椭圆形，最大外轮廓尺寸严格匹配对应车型的原厂安装开孔尺寸，

　　安装后的突出量控制在3mm以内，完全符合车辆外部凸出物的安全法规要求，即使发生低速剐蹭，灯体的柔性卡扣结构也能产生一定的让位变形，避免灯体直接碎裂或者刮伤行人。灯体后部的接线端采用标准的车用插接件接口，针脚定义完全对应原厂线束定义，不需要破线改装即可直接对插，避免后期改装出现线路短路、接触不良的隐患。密封设计上，灯体外罩与底座之间采用超声波焊接工艺结合，配合周圈的密封胶条，整体防护等级达到IP67级别，能够承受高压水枪冲洗、雨雪天气长期浸泡以及高低温环境交替的考验，不会出现灯体内部进水起雾、反光层氧化脱落的问题。在材料选型上，灯体底座采用耐候改性ABS材质，能够在-40℃到85℃的环境温度范围内保持结构强度，不会出现低温脆裂、

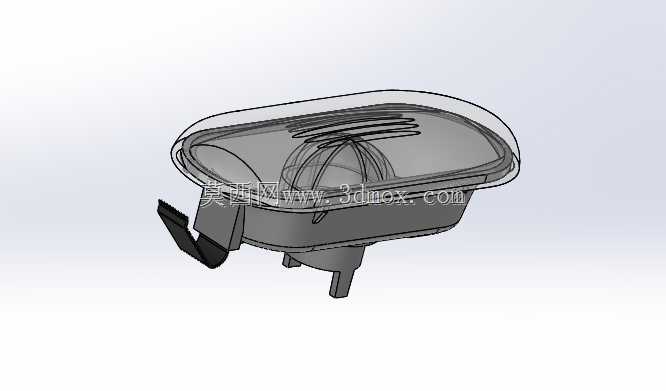

　　高温软化变形的问题；外罩采用抗UV的PC材质，长期暴露在紫外线照射下不会出现发黄、透光率下降的问题，保证整个灯具的使用寿命与整车使用周期匹配。从建模逻辑来看，整个模型完全按照实车逆向测绘的尺寸搭建，每一处卡扣的厚度、定位支脚的角度、反光曲面的曲率都与原厂件保持一致，既可以作为汽车维修替换件开发的参考模型，也可以用于整车装配仿真中的干涉检查，验证灯体与周边翼子板钣金、线束、内饰板之间的安装间隙，避免实车装配时出现干涉卡滞的问题。在实际的车型开发与售后配件生产中，这类侧标志灯的设计需要同时兼顾光学性能、安装便利性、结构可靠性与外观一致性，任何一个维度的参数偏差都会导致装车后出现缝隙不均、灯光角度不达标、容易脱落等问题，这款模型在搭建过程中充分考虑了这些工程实际需求，所有配合面的公差预留都按照汽车行业的通用装配公差设定，能够直接用于后续的结构验证与模具开发参考。
