环形螺旋弹簧三维结构设计方案

项目分类:通用五金配件 发布时间:2022-03-03 ID:564982
  • 环形螺旋弹簧三维结构设计方案
  • 环形螺旋弹簧三维结构设计方案
  • 环形螺旋弹簧三维结构设计方案

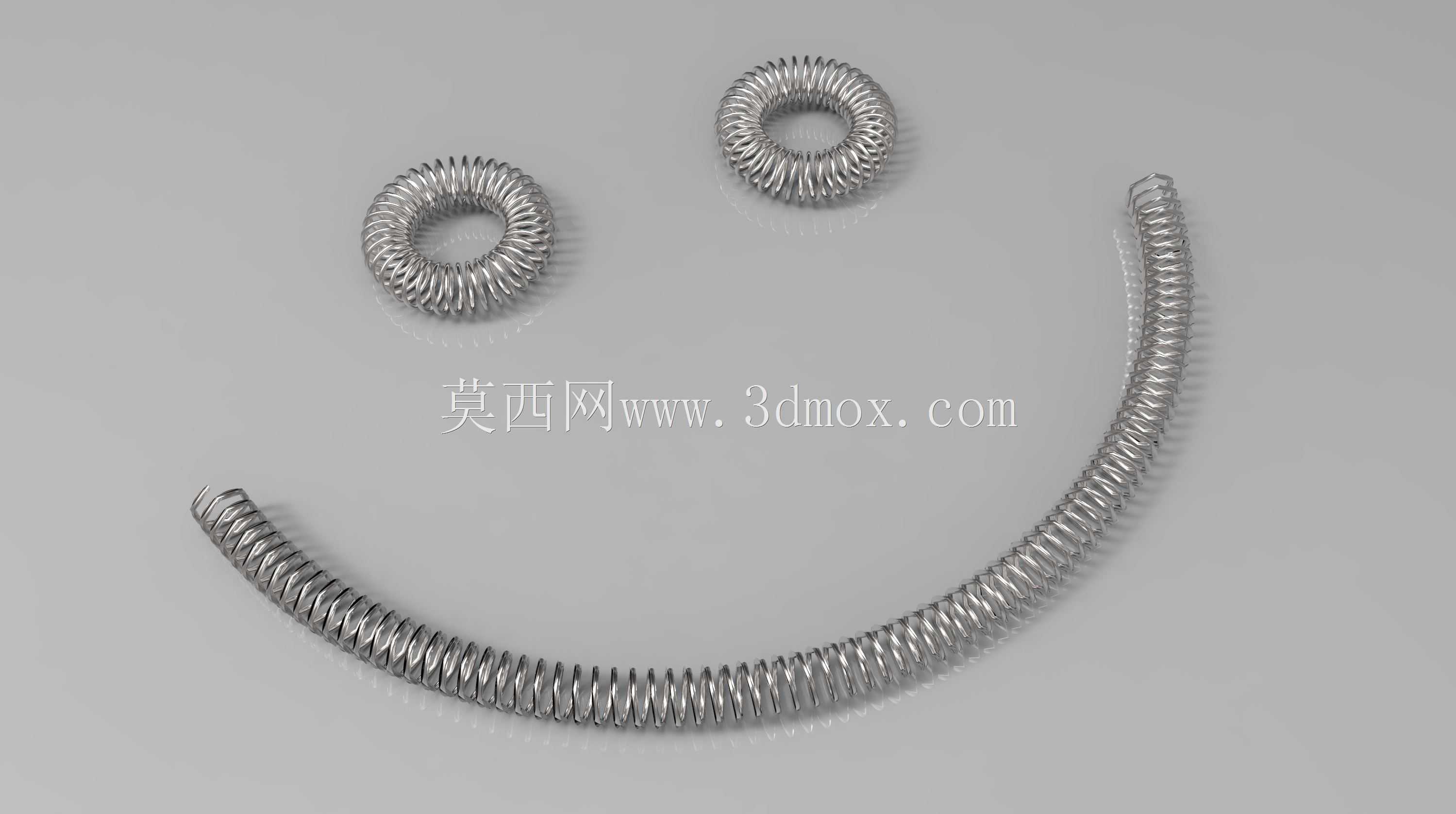

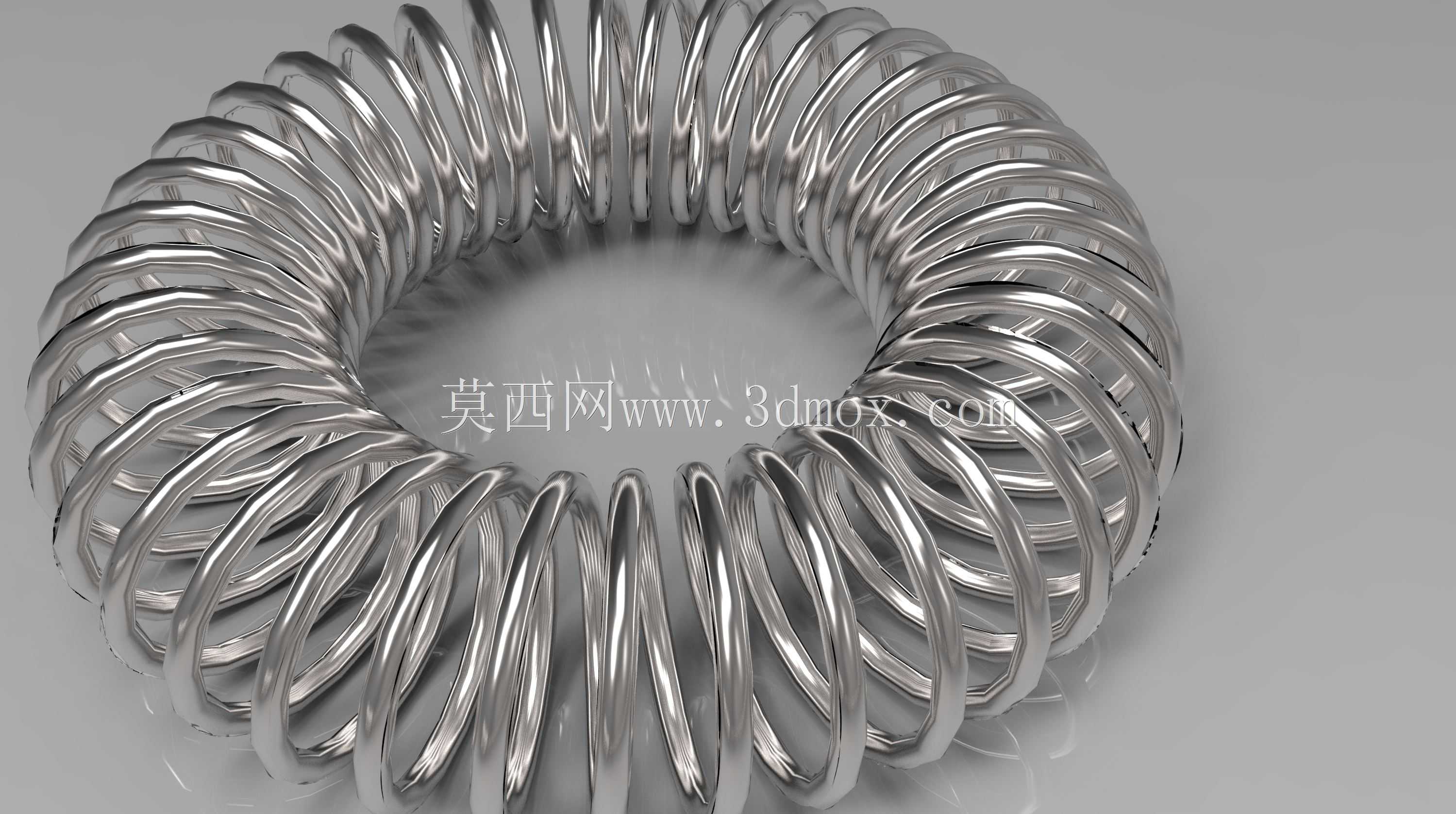

  这类环形螺旋弹性构件,在工业场景里的应用覆盖范围很广,最常见的是在需要周向均匀提供弹性力、或者需要在环形安装空间内实现缓冲、储能、复位功能的设备工位上。比如在一些环形布置的密封结构中,这类构件可以沿圆周方向持续提供均匀的压紧力,保证密封面在设备运行振动、温度变化带来的尺寸形变下,始终保持足够的贴合压力,避免介质泄漏;在部分精密仪器的减震工位,环形布置的螺旋结构可以将周向各个方向传来的振动能量通过簧丝的形变逐步吸收,相比普通直柱弹簧,它不需要额外的导向定位结构就能在环形空间内自稳,减少了配套安装零件的数量。

  从功能特性来看,这种曲线螺旋结构的刚度分布和普通圆柱螺旋弹簧有明显区别,普通圆柱弹簧的弹力方向沿轴向单一方向,而环形螺旋的弹力可以分解为沿环形切线方向、径向以及轴向三个维度,设计时可以通过调整螺距、簧丝直径、环形中径的参数,匹配不同方向的刚度需求。比如在需要周向复位的旋转机构中,调整螺距沿圆周方向的渐变分布,就能让旋转角度和复位扭矩形成线性对应关系,避免额外加装扭簧带来的空间占用问题。

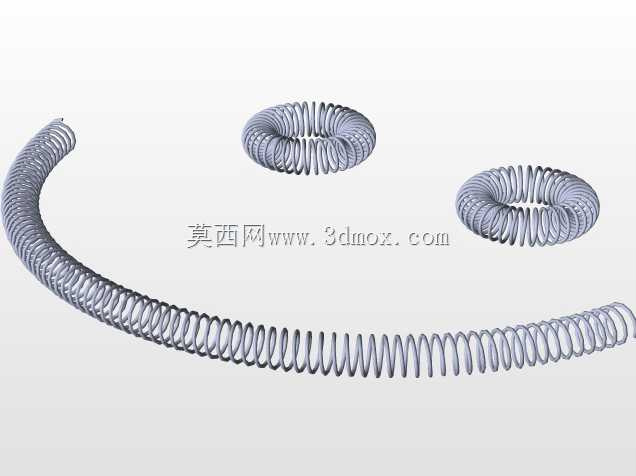

  做这个结构的三维建模时,首先要确定核心的安装边界:整个构件的环形外径需要匹配安装槽的内圈尺寸,通常要预留0.2-0.5mm的径向间隙,避免设备运行时热胀导致簧圈卡滞;簧丝的直径选择要结合工作载荷计算,既要保证额定载荷下的形变量在弹性形变区间内,也要避免簧丝过粗导致整体刚度过大,失去缓冲效果。建模的核心难点在于螺旋路径的生成,不能直接用普通的螺旋线命令,需要先绘制环形的中心引导线,再以引导线为路径生成沿路径扭转的螺旋扫描轨迹,扫描过程中要保证簧丝截面始终垂直于螺旋路径,避免出现簧丝粗细不均、曲面褶皱的问题,后续做干涉检查时,要重点验证相邻簧圈在最大压缩量下是否会出现碰圈问题,碰圈会导致实际刚度突增,严重时还会造成簧丝表面磨损,缩短构件使用寿命。

  在实际选型安装时,要注意这类构件的端面处理,如果是用于轴向压紧的场景,需要将环形弹簧的两端簧圈做并圈磨平处理,保证两端的支撑面和安装基准面平行度误差不超过0.1mm,避免压紧时出现偏载,导致局部簧圈应力集中断裂;如果是用于周向扭矩传递的场景,两端需要设计对应的卡位结构,和安装座的卡槽配合,避免工作过程中弹簧整体沿环形方向滑移,导致扭矩传递失效。另外还要考虑工作环境的影响,如果是在腐蚀环境下使用,建模时要预留表面处理的厚度余量,比如镀锌、镀镍层通常会增加0.02-0.05mm的尺寸,设计初始的安装间隙时就要把这部分厚度计算在内,避免表面处理后整体尺寸超差无法装入安装位。

  从结构可靠性角度分析,这类环形螺旋弹簧的应力集中点主要出现在簧丝曲率变化最大的位置,也就是环形内侧的簧丝表面,设计时要通过有限元分析验证该位置的最大应力值,确保其低于材料的屈服强度,同时要避免螺距设计过小,导致最大压缩量下相邻簧圈的接触应力超过材料的接触疲劳强度,长期交变载荷下出现表面点蚀、裂纹扩展的问题。在做三维装配验证时,要模拟实际工作中的最大形变状态,检查弹簧和周边相邻零件的安全间隙,尤其是在有运动部件的工位,要保证弹簧在整个形变行程内,不会和运动件发生剐蹭,避免运行过程中出现异常磨损、卡滞甚至弹簧断裂飞出的安全隐患。
