三种内径规格铰链式金属环结构设计

　　在日常的机械装配与工装夹具设计场景里，这类带铰链结构的开口金属环是很容易被忽略但实用性极强的小零件，很多做设备维护或者小型机构设计的工程师，都遇到过轴类零件轴向限位、线束束紧固定、管状零件临时抱箍的需求，常规的刚性卡环拆装需要卡簧钳，操作空间受限的时候很难施力，而普通的扎带重复利用率低、锁紧力不足，这时候铰链式金属环的结构优势就体现出来了。

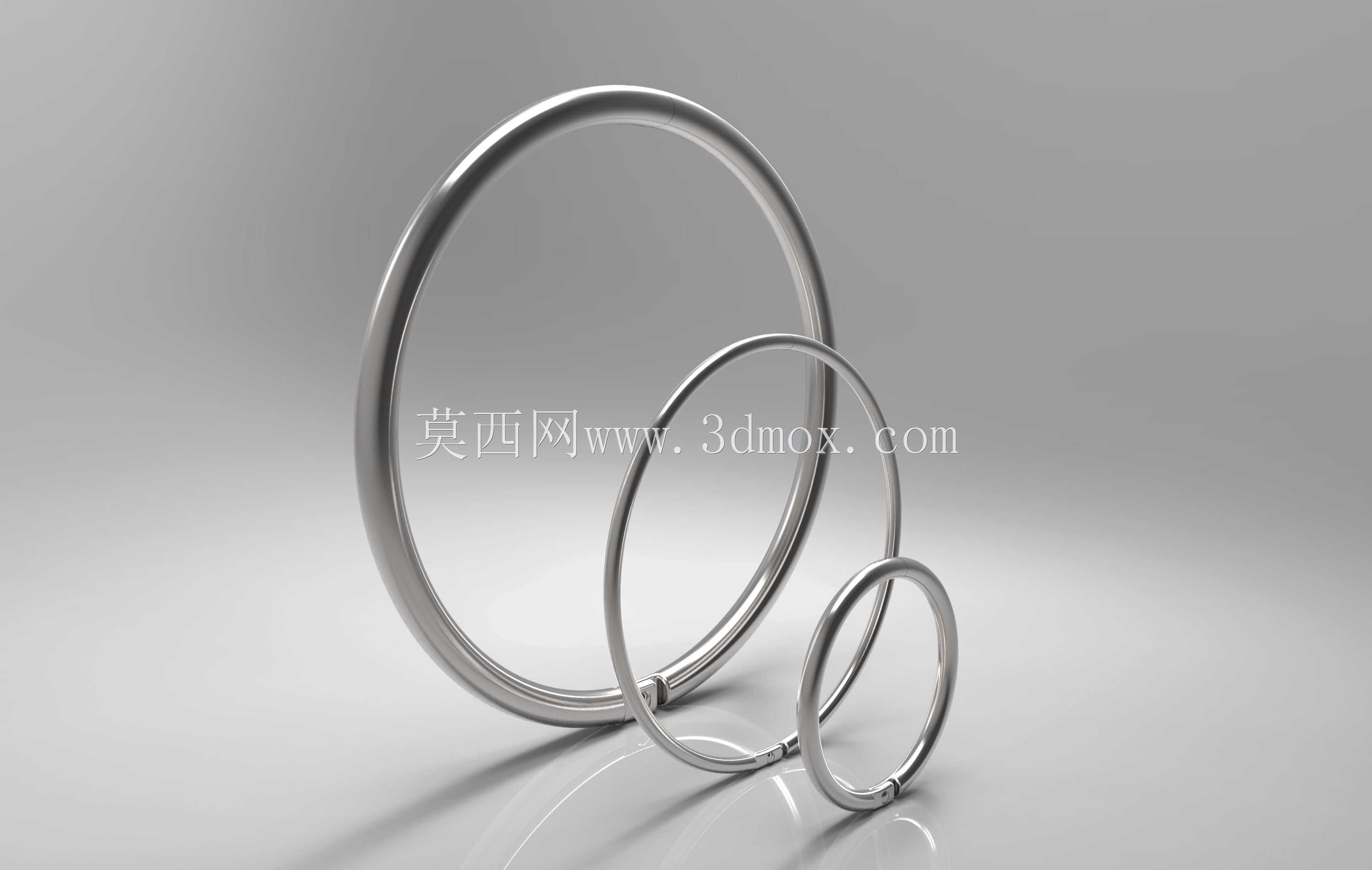

　　这次做的三个规格的金属环，分别对应76毫米、51毫米、25毫米三种内径，覆盖了从常规小型传动轴到中等口径管路、大束径线束的固定需求，设计的时候首先考虑的是铰链部位的配合间隙，不能太松导致环体闭合后错位，也不能过紧造成开合卡滞，所以铰链轴和孔的配合选了小间隙的间隙配合，单边间隙控制在0.05毫米以内，既保证开合顺畅，又能让闭合后的环体圆度保持在合理公差范围内，不会出现对接处错位刮擦配套零件的问题。

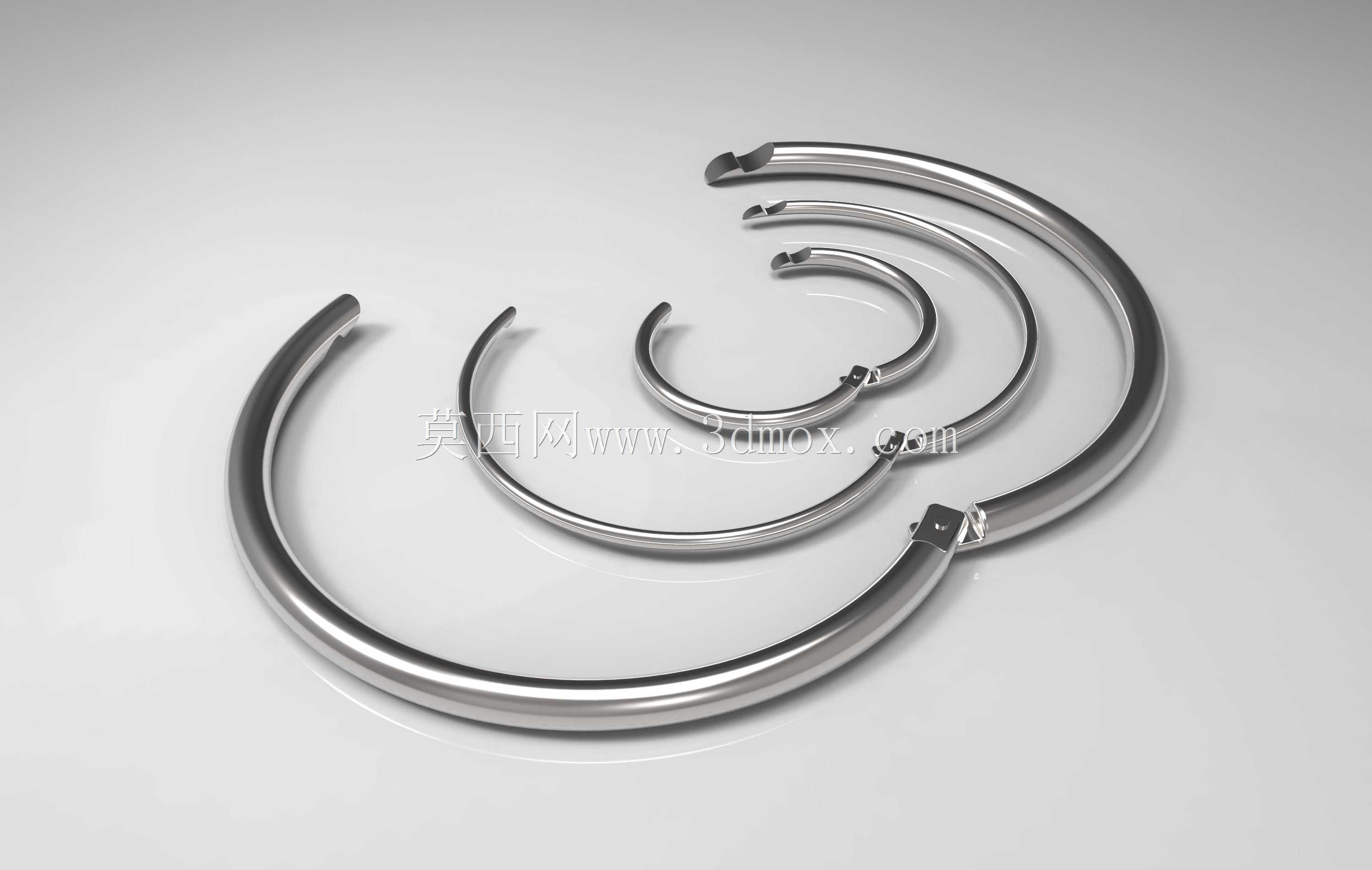

　　从功能特性上来说，这种铰链式金属环和传统的开口卡簧最大的区别是，它可以完全绕铰链翻开，套入目标轴或者管件的时候不需要从端部穿入，对于已经装配完成的轴系、已经布好的线束组，不需要拆解周边零件就能直接加装，这点在设备售后维护、现场改造的场景里优势特别明显，很多工厂的设备运维人员在做现场整改的时候，最头疼的就是为了装一个卡环要拆半台设备，这种结构的金属环就能完美解决这个痛点。

　　设计环体截面的时候选了圆形截面，而非常见卡环的矩形截面，一方面圆形截面的金属环在抱紧圆形管件或者轴类零件的时候，接触应力分布更均匀，不会像矩形截面那样在棱边处产生应力集中划伤零件表面，另一方面圆形截面的线材弯折成型工艺性更好，批量生产的时候良品率更高，弯折处的残余应力更容易控制，做表面抛光处理的时候也更容易获得均匀的表面质量，对于有外观要求的外露机构，这种亮面金属环的视觉效果也更协调。

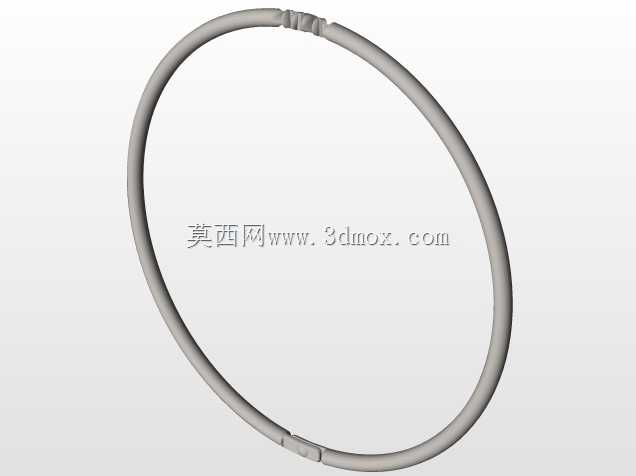

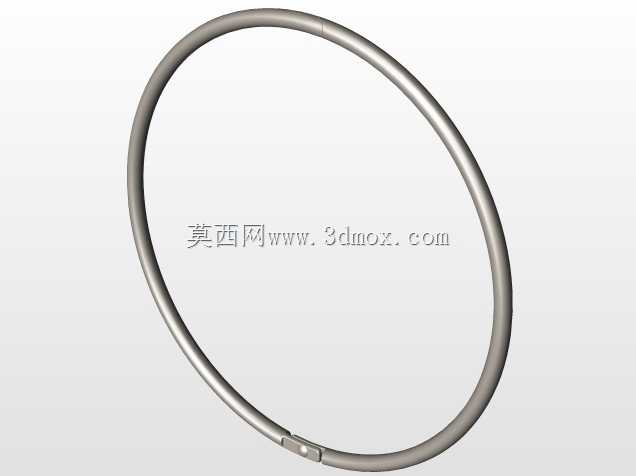

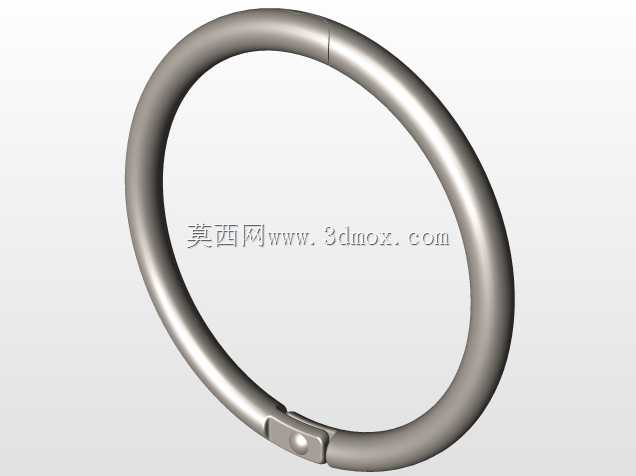

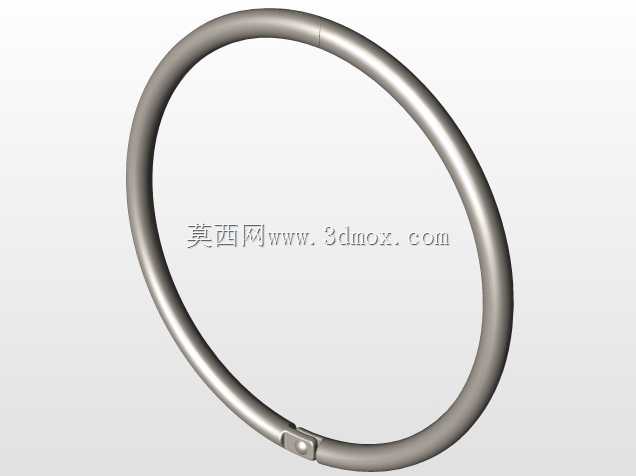

　　安装边界方面，三个规格的环体闭合后，外径比对应内径大8毫米，也就是环体本身的线径是4毫米，这个线径是经过受力核算的，25毫米内径的小环，抱紧力可以满足常规小型传感器线束、细轴的轴向限位需求，不会因为常规的设备振动出现松脱；51毫米内径的中环，适配常见的中等口径气动管路、中型传动轴的辅助固定；76毫米内径的大环，可以用于大束径电缆束、粗管路的临时固定或者辅助限位。环体开口端的锁扣位置做了小的卡扣凸台，闭合后可以靠金属本身的弹性卡紧，不需要额外的紧固件，徒手就能完成开合操作，不需要专用工具，在狭小空间作业的时候效率提升非常明显。

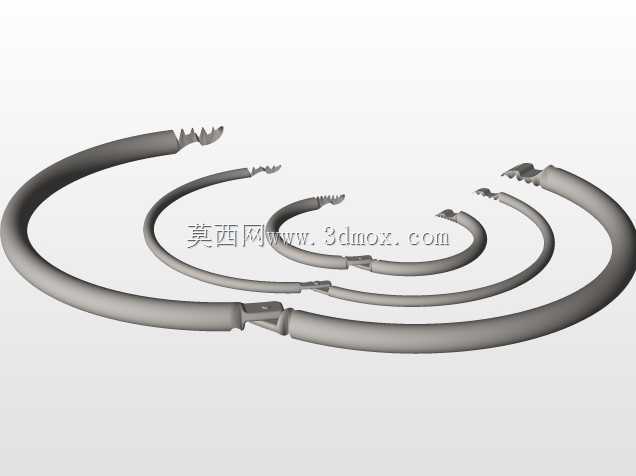

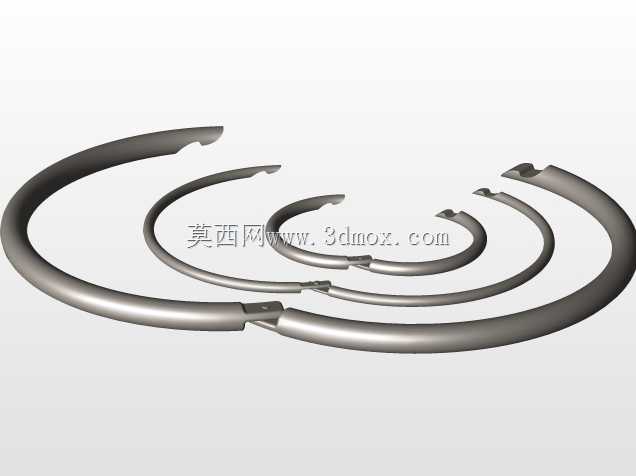

　　实际应用中，这类金属环除了常规的机械装配场景，在工装夹具的快速压紧、实验设备的管路临时固定、3D打印原型件的辅助抱紧定位场景里也经常用到，设计的时候特意把三个规格的铰链结构做了统一的尺寸比例，只是根据环径大小等比例缩放铰链轴的直径，这样在做衍生规格设计的时候，可以直接复用铰链部分的特征参数，不需要重新核算配合公差，能大幅缩短同系列产品的设计周期。环体的弯折半径做了平滑过渡，没有尖锐的棱角，一方面避免安装的时候划伤操作人员的手，另一方面也不会割伤被固定的线束绝缘层或者管件表面，对于有绝缘要求的线束固定场景，这种圆滑过渡的结构比带棱角的卡箍安全系数高很多。

　　在建模过程中，环体的扫掠路径特意做了闭合处的微小预变形量，也就是自由状态下环体的内径比标称内径小0.2毫米，这样当环体扣合在标称直径的轴或者管件上时，环体本身的弹性会产生持续的抱紧力，不会因为长期使用出现金属疲劳导致松脱，这个预变形量的取值是经过反复调整的，太小的话抱紧力不足，太大的话扣合的时候需要的力太大，徒手操作困难，0.2毫米的过盈量对于4毫米线径的弹簧钢或者不锈钢材质来说，刚好处于弹性变形区间内，长期使用也不会产生塑性变形。铰链部位的轴和环体是一体化设计的，没有采用额外的销钉连接，这样既减少了零件数量，也避免了销钉脱落导致环体失效的风险，装配的时候只需要把带轴的一端卡入对应铰孔即可，生产组装效率很高。
