开关电源安装用ABS防护壳体结构

　　这款ABS材质的防护壳体，主要面向小功率开关电源的板载安装场景设计，日常在低压工控传感回路、小型民用电子设备的电源适配模块中应用较多，能够为内置的开关电源板、整流滤波元件提供可靠的物理防护，同时兼顾安装便捷性与使用安全性。从实际使用场景来看，这类壳体常被用在壁挂式小型传感节点、桌面式低压供电模块、嵌入式设备的外置电源单元中，既可以避免内置电路板直接暴露在环境中积灰、受潮，也能防止用户误触带电元件引发安全问题，同时规整的外形也便于设备整体的布局排布，不会因为零散的电路板影响设备整体的装配一致性。

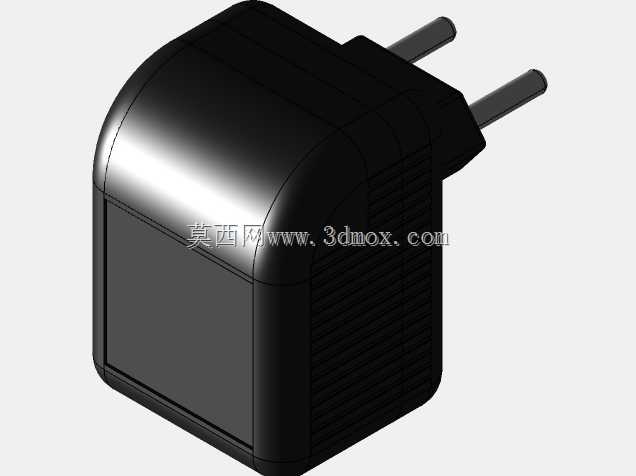

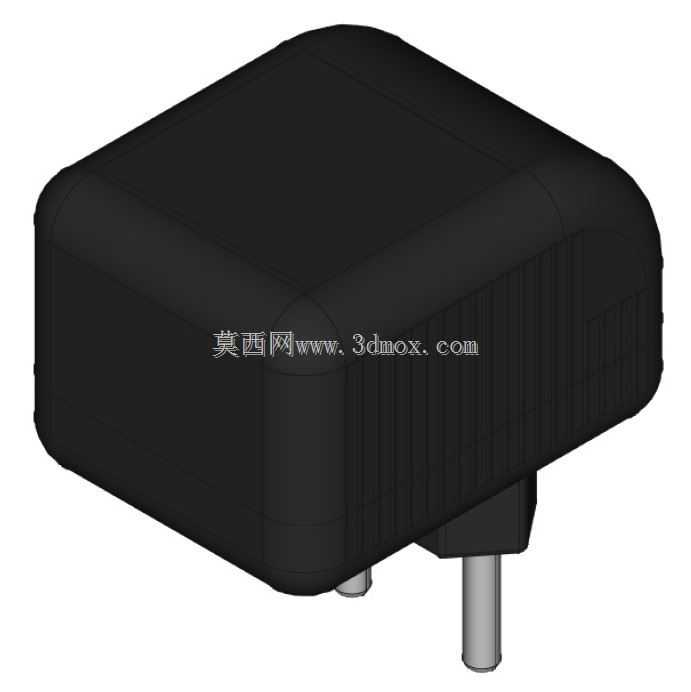

　　壳体整体采用圆角方型的外形设计，所有棱边都做了大圆弧过渡处理，没有尖锐的直角结构，一方面是适配注塑成型的工艺要求，避免注塑过程中应力集中导致的壳体开裂、填充不足问题，另一方面也能在安装使用过程中避免划伤操作人员，同时减少壳体受外力碰撞时的应力集中点，提升抗跌落、抗挤压的能力。壳体侧壁设置了竖向的防滑筋条结构，在插拔、手持装配的时候能够增加摩擦力，不易打滑，尤其是在需要手动拔插电源接头、调整安装位置的时候，防滑筋的存在能够大幅提升操作的稳定性，不需要额外借助工具就能完成壳体的对位装配。

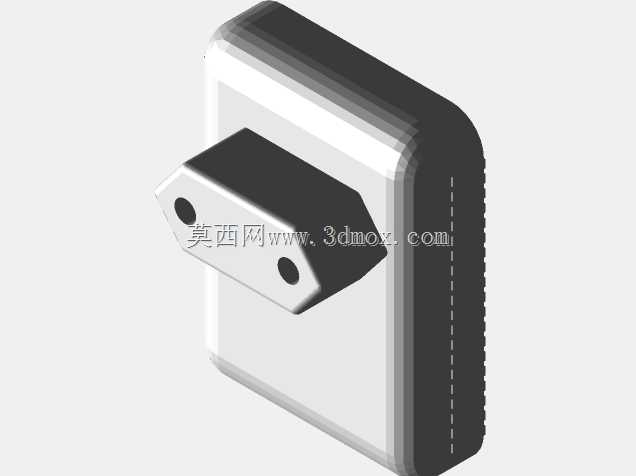

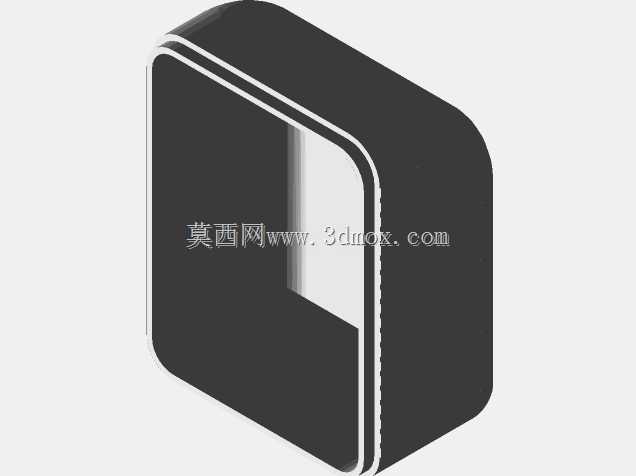

　　从安装边界来看，壳体底部预留了插脚的伸出位，适配标准的墙插式安装结构，插脚与壳体的配合位置做了限位台阶，能够保证插脚安装后不会出现晃动、偏移的问题，插脚的伸出长度符合通用电源适配器的安全规范，插入墙面插座后能够保证贴合度，不会出现松动脱落的情况。壳体内部预留了足够的容腔空间，能够容纳常规小功率开关电源的PCB板、变压器、电容等元件，内部的卡位结构做了统一的限位设计，PCB板可以直接卡入壳体的预设卡槽中，不需要额外打螺丝固定，能够提升装配效率，减少装配工序的零件数量。壳体的合盖位置采用卡扣式配合结构，上下盖对位后可以直接扣合，卡扣的扣合量经过合理设计，既能够保证日常使用中不会轻易松脱，也能在需要维修更换内部元件的时候方便拆开，不会因为卡扣过紧导致拆卸时壳体断裂。

　　材质选用ABS材料，主要是考虑到这类壳体需要兼顾一定的结构强度与绝缘性能，ABS材料的抗冲击性较好，日常使用中轻微的磕碰、跌落都不会出现开裂破损，同时材料本身的绝缘性能能够满足低压电气设备的安全要求，不会出现漏电的风险，另外ABS材料的表面易处理，可以根据实际使用需求做不同的表面纹理、颜色处理，适配不同设备的外观设计要求。壳体的壁厚设计均匀，整体壁厚保持在一致的水平，避免注塑过程中出现缩痕、翘曲的问题，保证成型后壳体的尺寸精度，上下盖合模后不会出现明显的缝隙，能够达到基础的防尘效果，适配室内干燥环境下的使用需求。

　　在实际选型使用的时候，需要注意这款壳体的内部容腔尺寸，提前核对内置PCB板的元件高度，尤其是最高的电解电容、变压器的高度，要保证元件顶部与壳体内壁留有足够的安全间隙，避免装配后元件顶住壳体导致合盖不严，同时要注意插脚的焊接位置与壳体预留孔位的对位精度，提前在PCB设计阶段就匹配壳体的安装孔位、卡位位置，减少后期装配时的调整工作量。另外这类壳体因为是墙插式设计，整体的重心靠下，在设计内部元件布局的时候要尽量将重量较大的元件靠近插脚侧布置，避免插入插座后因为重心偏外导致出现下坠、松动的情况，保证长期插在插座上的使用稳定性。
