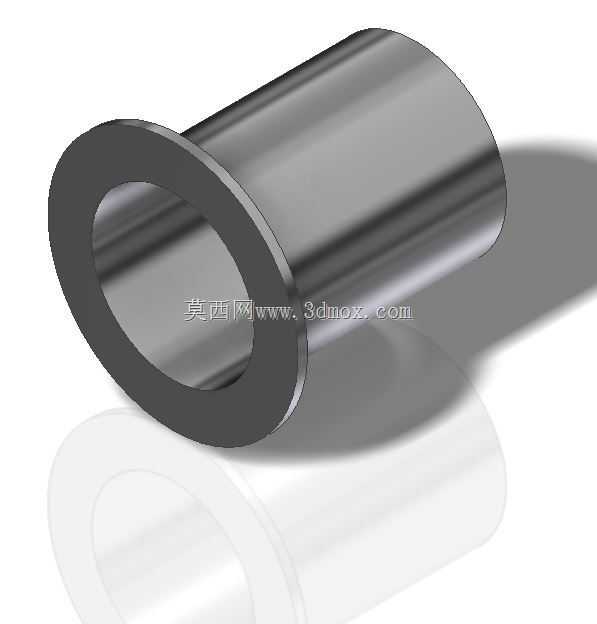

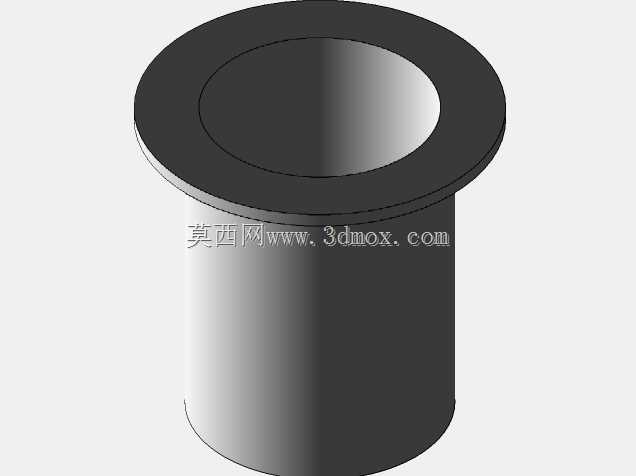

在流体输送管路的布设场景里,这类带凸缘的翻边衬套结构常被用在管路端部的对接工位,尤其是小口径低压流体管路的快装对接环节,能省去额外焊接翻边的工序,降低现场施工的装配难度。从实际使用的工况来看,这类结构适配的场景多集中在气动管路、低压润滑管路、小型给排水支管的连接部位,依靠端部的凸缘结构卡在对接接头的卡套内部,避免管路受轴向拉力时从接头处滑脱,同时衬套的内壁光滑无凸起,不会对管内流体的流动造成额外阻力,也不会在变径位置产生紊流引发的管路振动。
设计这类结构的时候,首先要考虑的是安装边界的限制,凸缘的外径需要比配套卡套的内槽直径小0.1到0.2毫米,保证装配时凸缘能顺利卡入槽内,同时凸缘的厚度要匹配卡套槽的深度,避免装配后出现轴向窜动。衬套主体的外径要和对接的软管或者硬管内径保持过渡配合,过盈量控制在0.05到0.1毫米之间,既可以保证压装后不会松脱,又不会因为过盈量太大导致衬套内壁变形缩径,影响流体的通流面积。衬套的长度需要根据接头的插入深度确定,通常要比接头的插入段长3到5毫米,保证管路套接后能完全覆盖衬套的主体段,避免管路弯折时在接头端部出现死折。
从结构特性来看,这类衬套采用一体成型的结构,凸缘和主体段之间采用圆角过渡,避免应力集中,在承受管路轴向拉力的时候,圆角位置不会因为应力突变出现断裂。衬套的内壁粗糙度要控制在Ra1.6以下,减少流体流动时的阻力,同时也不容易残留介质杂质,在输送洁净流体的场景下也能满足使用要求。凸缘的端面要保持平整,和卡套槽的端面贴合后能起到辅助密封的作用,配合密封圈使用时,能有效降低管路对接位置的泄漏风险。
在实际选型适配的时候,需要先确认对接管路的通径,衬套的内径要和管路的通径保持一致,避免通径变化造成的压力损失。安装时要将衬套完全压入管路端部,直到凸缘端面和管路端面完全贴合,再将管路连同衬套一起插入接头的卡套内部,拧紧卡套的压紧螺母后,卡套的内圈会卡在凸缘的后侧,将衬套和管路牢牢固定在接头内。这类结构相比传统的焊接式翻边,不需要现场焊接作业,不会产生焊渣残留堵塞管路,也不会因为焊接高温导致管路材质变形,尤其适合薄壁管路的端部连接,能有效提升管路装配的效率,降低现场施工的技能要求。
在三维建模的过程中,需要重点控制凸缘和主体段的同轴度,同轴度公差要控制在0.02毫米以内,避免装配后衬套偏斜导致密封失效。主体段的外圆圆柱度公差也要控制在合理范围内,保证和管路内壁的配合均匀,不会出现局部过紧或者过松的情况。凸缘后侧的倒角角度通常设置为15度,方便卡套在压紧时顺利滑入凸缘后侧,不会卡滞。建模时还要注意圆角的处理,凸缘和主体段的过渡圆角不能过大,否则会导致衬套无法完全贴紧管路端面,也不能过小,否则起不到缓解应力集中的作用,通常圆角半径设置为0.5到1毫米,根据衬套的通径大小调整,通径越大对应的圆角半径也适当放大。
