P17旋转编码器模块结构设计

　　在医疗设备位置调节、小型机电设备转角反馈这类需要精准采集旋转位移信号的场景里，旋转编码器是核心的信号反馈部件，本次呈现的P17款旋转编码器模块，是针对紧凑安装空间、低电压供电场景做的集成化设计方案。从实际使用场景来看，这类编码器常被用在便携医疗设备的参数调节旋钮、小型机器人关节的初始位置校准、桌面级机电装置的档位切换结构里，替代传统的电位器实现无接触式的旋转计数与方向识别，避免电位器长期磨损带来的信号漂移问题。

　　从功能特性上看，这款编码器模块集成了旋转编码本体与信号处理PCB板，板载引出三个信号接线端，分别对应两路相位差90度的脉冲输出端与公共接地端，能够通过两路脉冲的相位差判断旋转方向，每旋转一周输出固定数量的脉冲信号，可实现最小2.9度的转角识别精度，完全满足小型设备的调节精度需求。供电端适配5V低压直流供电，可直接对接多数单片机、嵌入式控制板的IO口电平，无需额外做电平转换电路，降低了下位机的接线与编程难度。

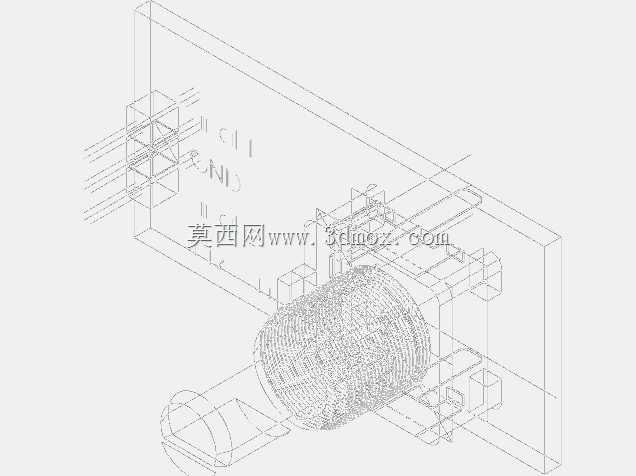

　　设计思路上，这款模块没有采用编码器裸件直接外接线缆的形式，而是将编码器本体通过插针焊接固定在定制PCB板上，一方面通过PCB板的硬质基材固定编码器的安装法兰，避免编码器本体受外力拉扯导致引脚脱焊，另一方面在PCB板上预留了标准的2.54mm间距焊盘，既可以直接焊接排针插接在面包板上做原型验证，也可以通过导线焊接连接到设备内部的主控板上，兼顾了原型开发与批量装机的使用需求。编码器的转轴部分采用带定位缺口的塑料旋钮结构，旋钮表面做了防滑纹理处理，手动旋转时的阻尼感均匀，每一个计数脉冲对应一个清晰的档位触感，操作人员无需查看屏幕即可通过手感判断调节的档位数量，适合盲操作场景使用。

　　外形尺寸与安装边界方面，编码器本体的金属安装法兰采用标准螺纹结构，可通过配套的螺母将模块固定在设备面板上，法兰螺纹的直径适配常见的面板开孔尺寸，安装时仅需在设备面板上开出对应直径的圆孔，将编码器转轴从面板内侧穿出，外侧拧上固定螺母即可完成面板固定，无需额外设计复杂的安装支架。PCB板的整体轮廓为矩形，板边到编码器引脚的距离做了优化，安装后PCB板与设备面板之间留有足够的走线空间，不会与面板内侧的加强筋、其他元器件产生干涉。模块整体的高度从PCB板底面到旋钮顶端的尺寸控制在紧凑范围内，在手持类医疗设备、小型桌面机器人这类内部空间紧张的设备里，不会占用过多的垂直安装空间，PCB板上的接线焊盘全部布置在板的侧边，接线后线缆可顺着板边走线，进一步压缩整体的安装占用空间。

　　从结构可靠性角度看，编码器的转轴与本体之间采用金属弹片接触结构，旋转寿命满足小型设备的全生命周期使用需求，PCB板的基材采用常规FR-4材质，焊盘做了沉金处理，多次焊接也不会出现焊盘脱落的问题，编码器本体的金属外壳与PCB板的接地端连通，可起到一定的电磁屏蔽作用，在靠近电机、驱动板这类有电磁干扰的场景里，能减少干扰脉冲导致的计数错误问题。实际选型使用时，需要注意安装时螺母的锁紧扭矩不要过大，避免压坏编码器本体的塑料基座，接线时要注意两路脉冲信号的接线顺序，接反的话会导致方向判断反向，只需在程序里调整方向判断逻辑或者调换两根信号线的接线即可正常使用。
