短距起降轻型上单翼航模结构设计

　　这款短距起降固定翼航模的设计，核心瞄准户外非铺装场地的飞行需求，区别于常规航模对平整铺装跑道的依赖，其整体构型围绕低速大升力特性做了针对性优化，适配草地、土坡甚至狭小空地的起降场景，能满足航模爱好者在郊外无专用飞行场地条件下的飞行操作需求，也可作为短距起降飞行器气动布局验证的缩比验证载体，用于初步验证上单翼搭配高升力翼型的低速操控特性。

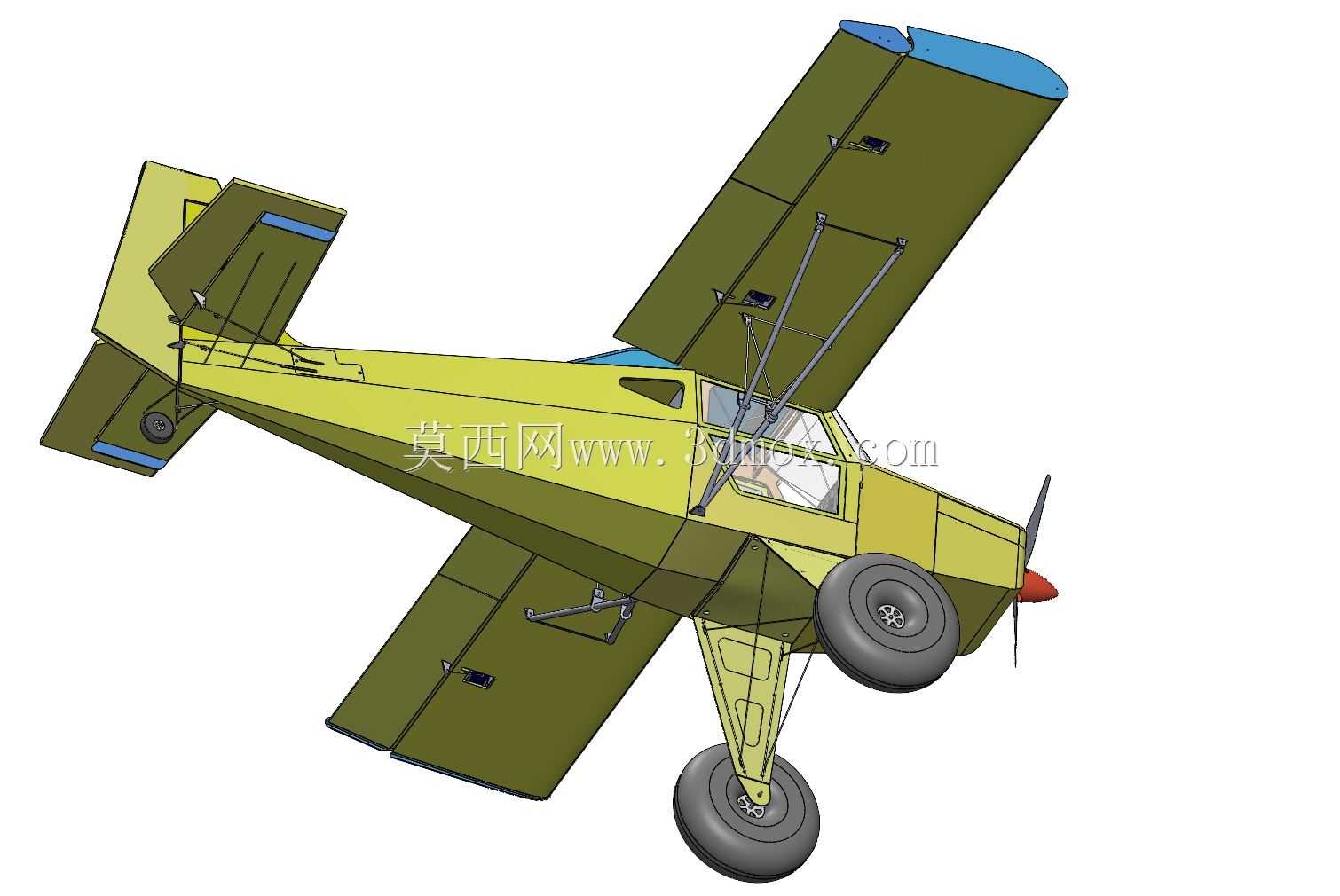

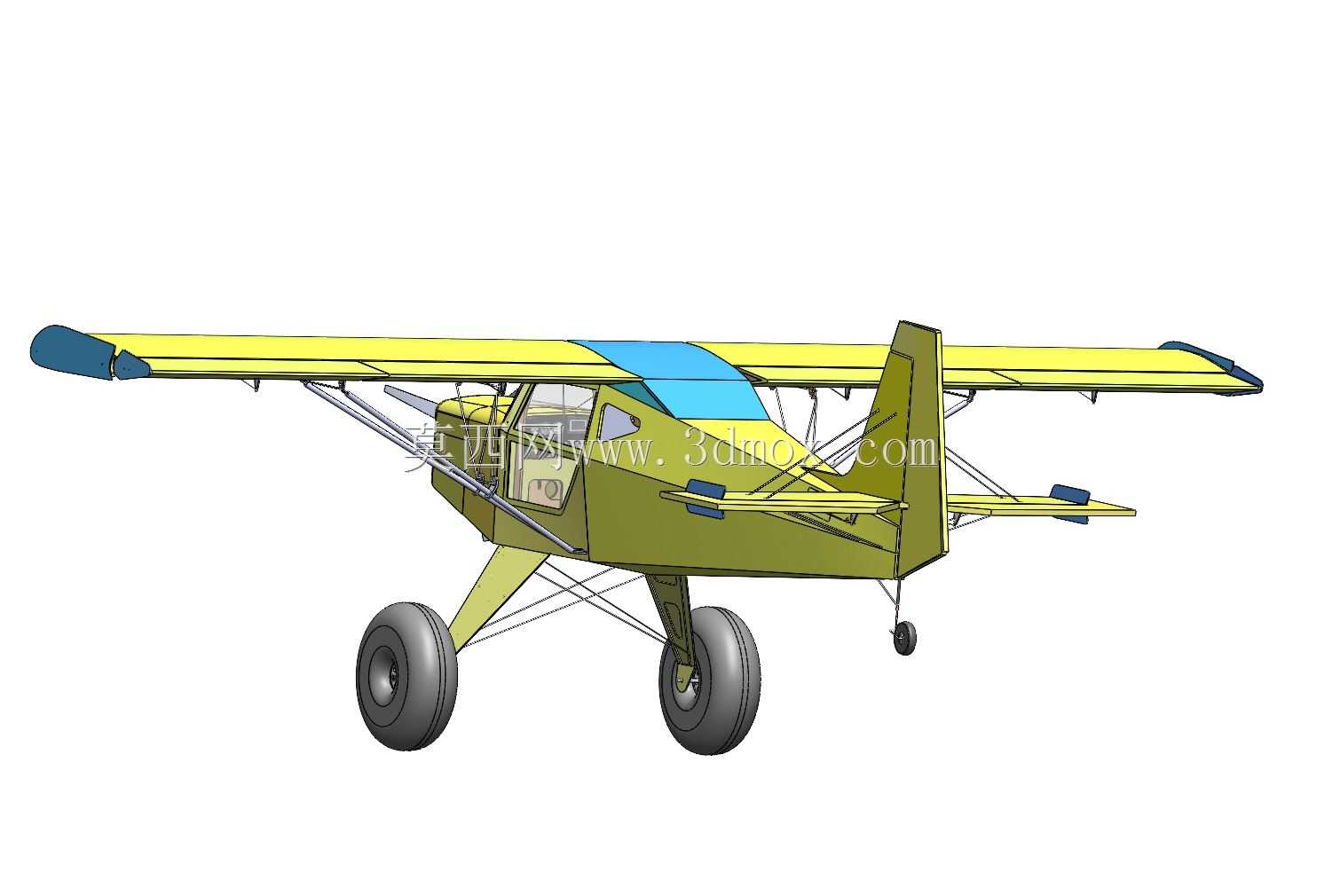

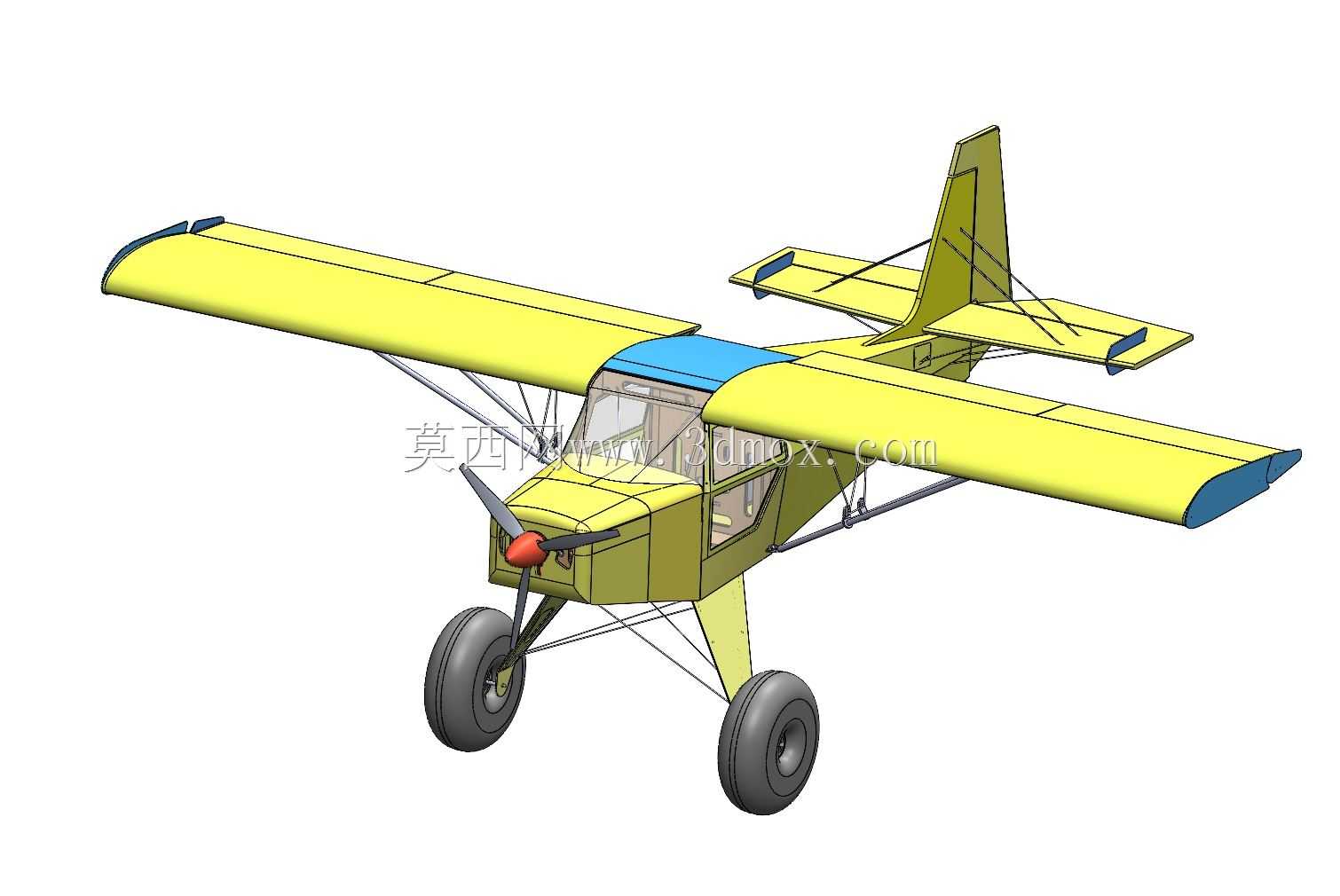

　　从整体布局来看，模型采用上单翼高置设计，机翼布置于机身顶部，这种布局一方面能让机翼避开机身、起落架带来的气流干扰，在大迎角低速飞行状态下获得更稳定的升力输出，另一方面高置机翼带来的更低的机身重心，能在起降阶段遭遇侧风干扰时提供更强的自稳趋势，降低低速起降阶段的操作难度。机翼展长设定为2100mm，机身长度1600mm，这个尺寸比例兼顾了飞行稳定性与便携性，拆解后可放入常规家用轿车后备箱运输，组装后翼载荷控制在适合低速飞行的区间，配合翼型的升力特性，可实现数米距离内的起飞滑跑与接地降落。

　　起落架采用后三点式布局，主起落架位于机身重心靠前位置，搭配大直径低压轮胎，轮胎选用EVA材质，具备一定的形变缓冲能力，能够吸收非铺装道面的颠簸冲击，避免降落时硬冲击传递到机身结构导致连接件松脱；尾轮采用可转向设计，与方向舵联动，在地面滑跑阶段可通过方向舵控制实现小半径转向，适配狭小场地的地面滑行调整需求。起落架与机身的连接位置做了局部加强设计，通过斜拉钢索与机身承力框连接，分散降落冲击时的集中载荷，避免起落架安装位置出现结构撕裂。

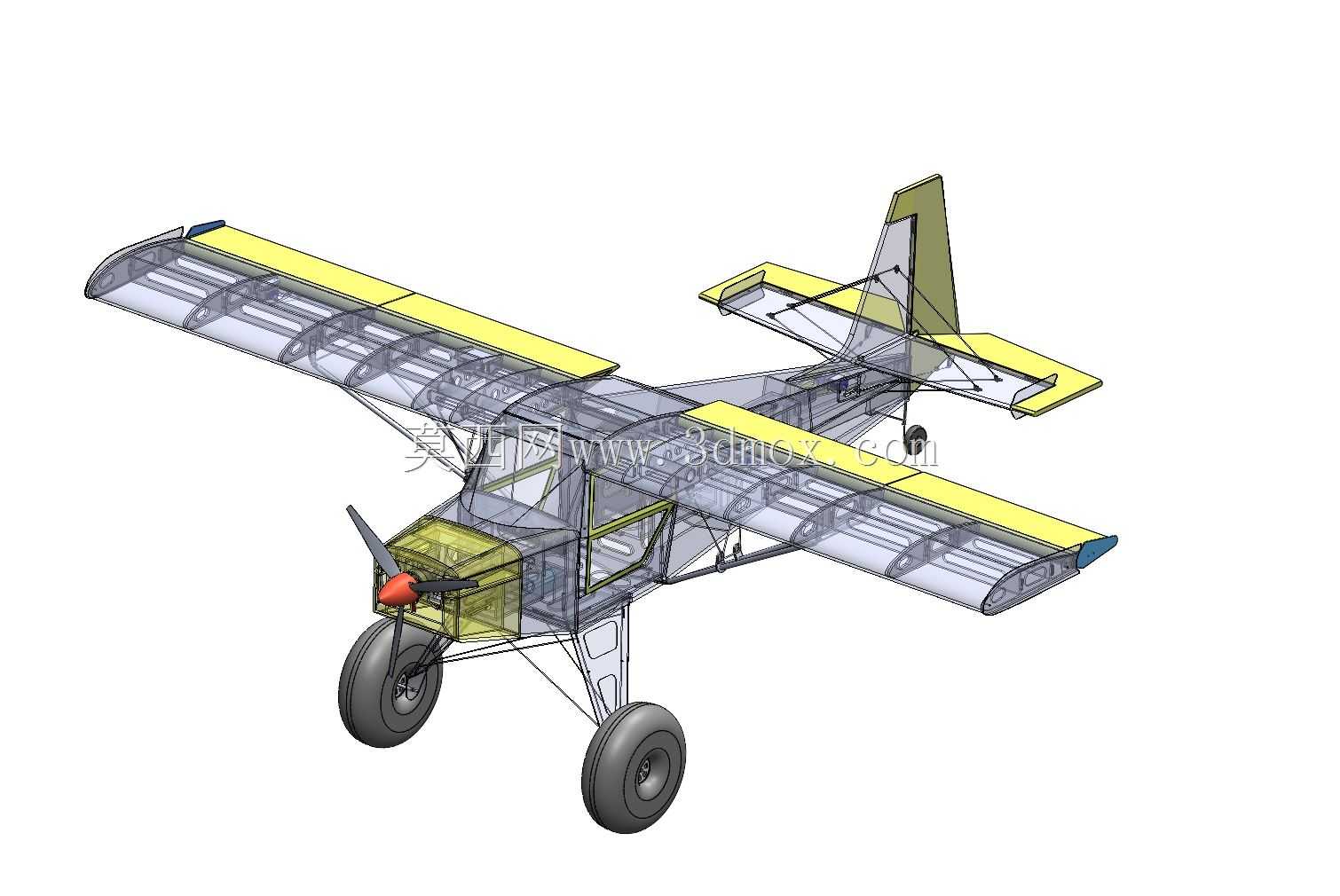

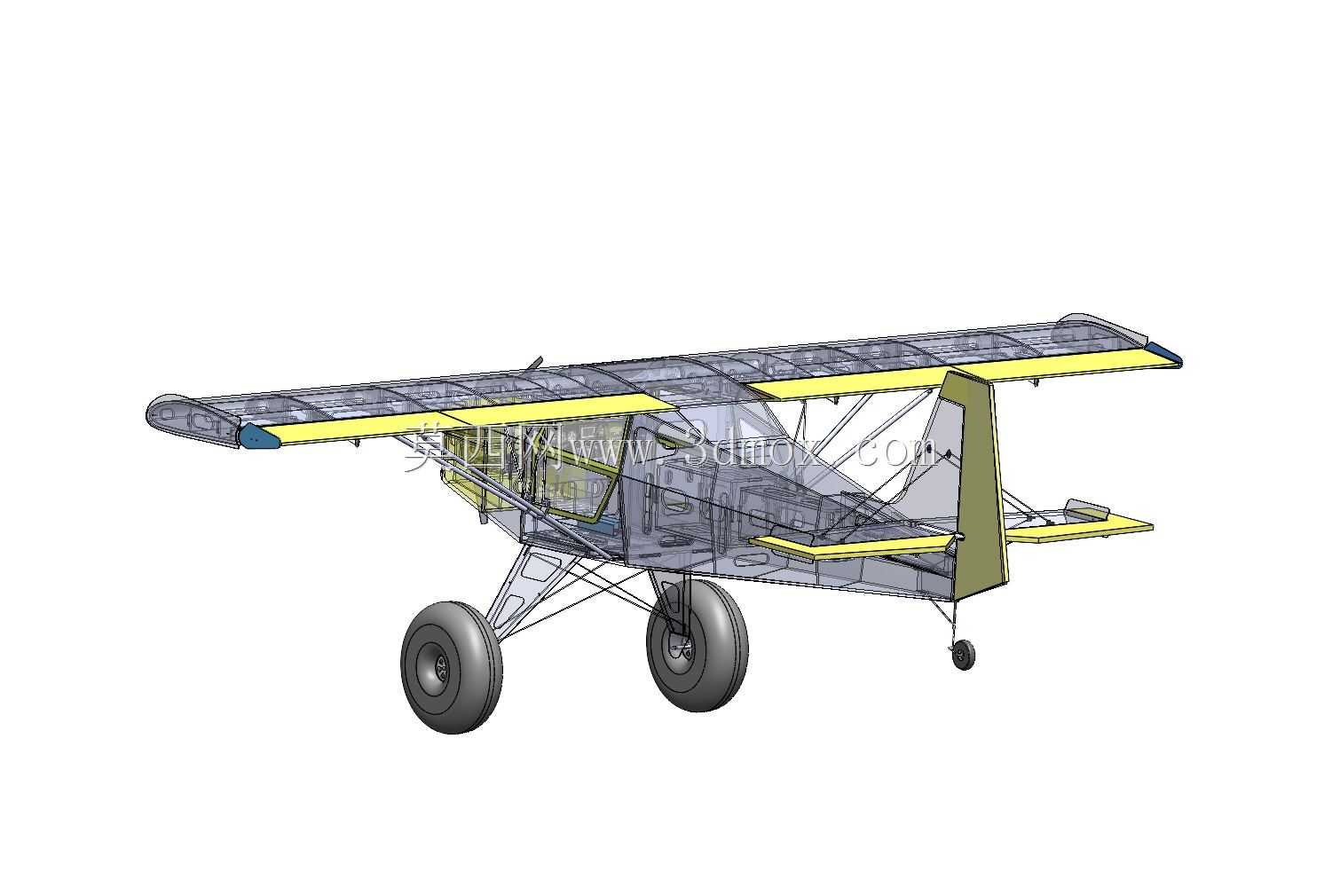

　　机身采用盒式承力结构，驾驶舱区域做了透明件模拟，既还原了实机的外观特征，也可在该区域预留飞控、电池、舵机等航电设备的安装空间，设备舱的布局围绕重心位置设置，电池安装位预留了前后调整的余量，方便操作者根据实际设备重量调整整机重心位置，确保重心处于机翼平均气动弦长的合理区间，保障飞行操控的中性稳定。尾翼组采用常规布局，水平尾翼与垂直尾翼均布置于机身尾部，操纵面通过拉杆与舵机连接，舵面偏转角度预留了足够的余量，在低速飞行时可提供足够的操纵力矩，避免大迎角状态下出现舵效不足的问题。机翼与机身的连接采用快拆结构设计，外翼段可与中央翼段快速分离，减少运输时的占用空间，连接位置做了定位销设计，确保每次组装后机翼的安装角保持一致，避免因安装偏差导致飞行时出现升力不对称的问题。

　　动力系统采用前置拉力布局，螺旋桨位于机头位置，这种布局除了提供前飞拉力外，螺旋桨的滑流可直接冲刷机翼与尾翼面，在低速飞行时提升操纵面的舵效，进一步增强短距起降阶段的操控响应。机翼的翼尖部分做了端板优化，减少翼尖涡流带来的诱导阻力，提升低速状态下的升阻比，配合机翼的安装角设置，在起飞滑跑阶段达到较低速度时即可获得足够升力离地。

　　从结构选材的适配性来看，模型主体结构适配DEPRON泡沫板材加工，这种材料重量轻、易切割成型，具备一定的抗形变能力，适合航模爱好者自行切割组装；起落架的轮组采用PVC材质轮毂，兼顾强度与轻量化需求，不会给整机带来过多的额外重量。结构设计中所有承力位置均预留了碳杆加强的安装槽，组装时可根据实际飞行需求嵌入碳纤杆提升结构刚性，避免大机动飞行或者硬降落时出现机翼、机身的结构弯折。

　　在安装边界的设计上，整机的各个操纵面的偏转间隙做了严格控制，避免飞行时出现舵面颤振；各个活动连接件的位置预留了足够的活动余量，不会在舵面大角度偏转时出现结构干涉。设备舱内部的空间可容纳常规尺寸的航模电池、电调、接收机与舵机，走线槽沿机身承力框布置，可将线路规整收纳，避免线路干扰操纵连杆的运动，也能减少飞行时线路晃动带来的重心偏移问题。
