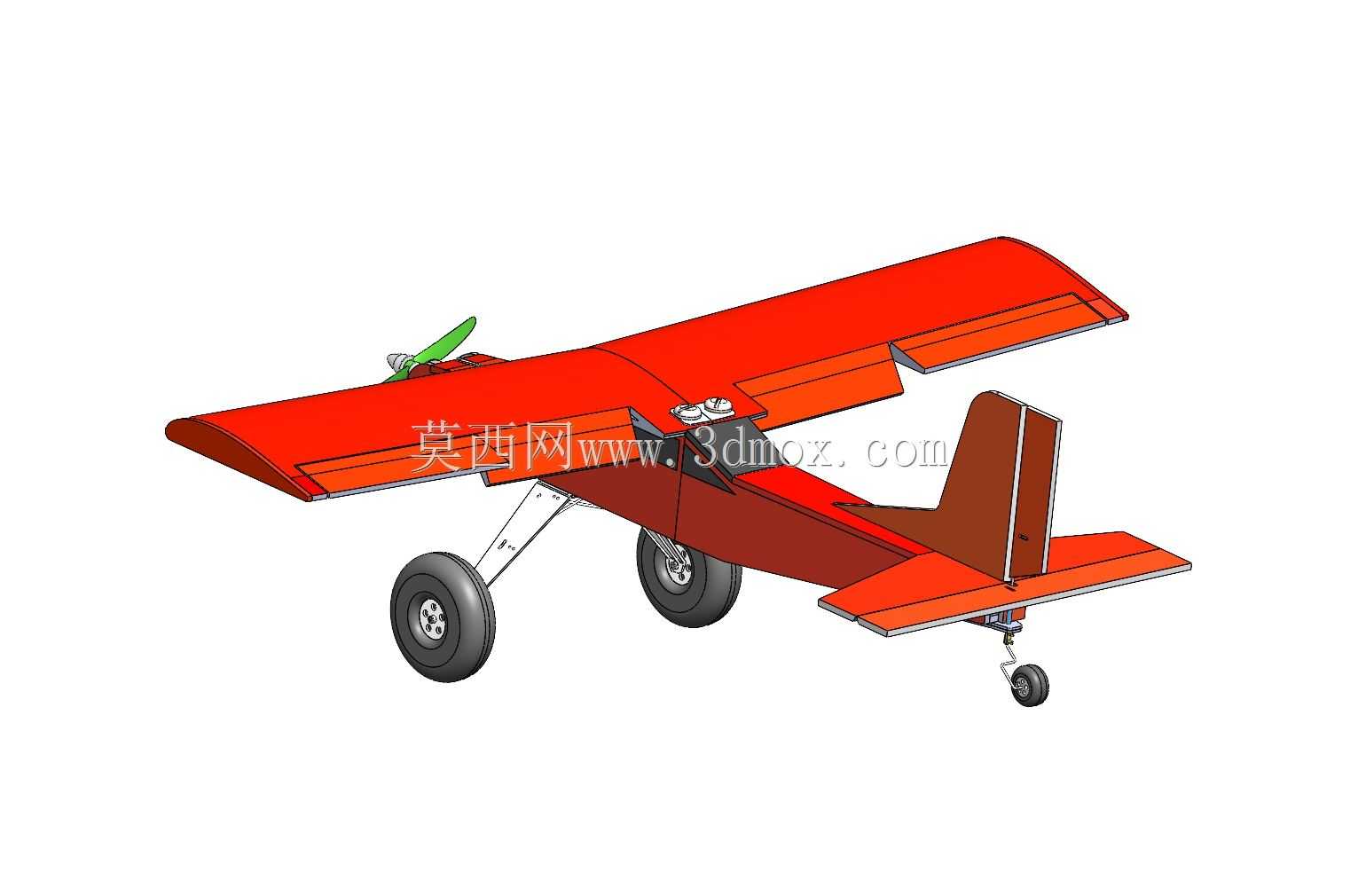

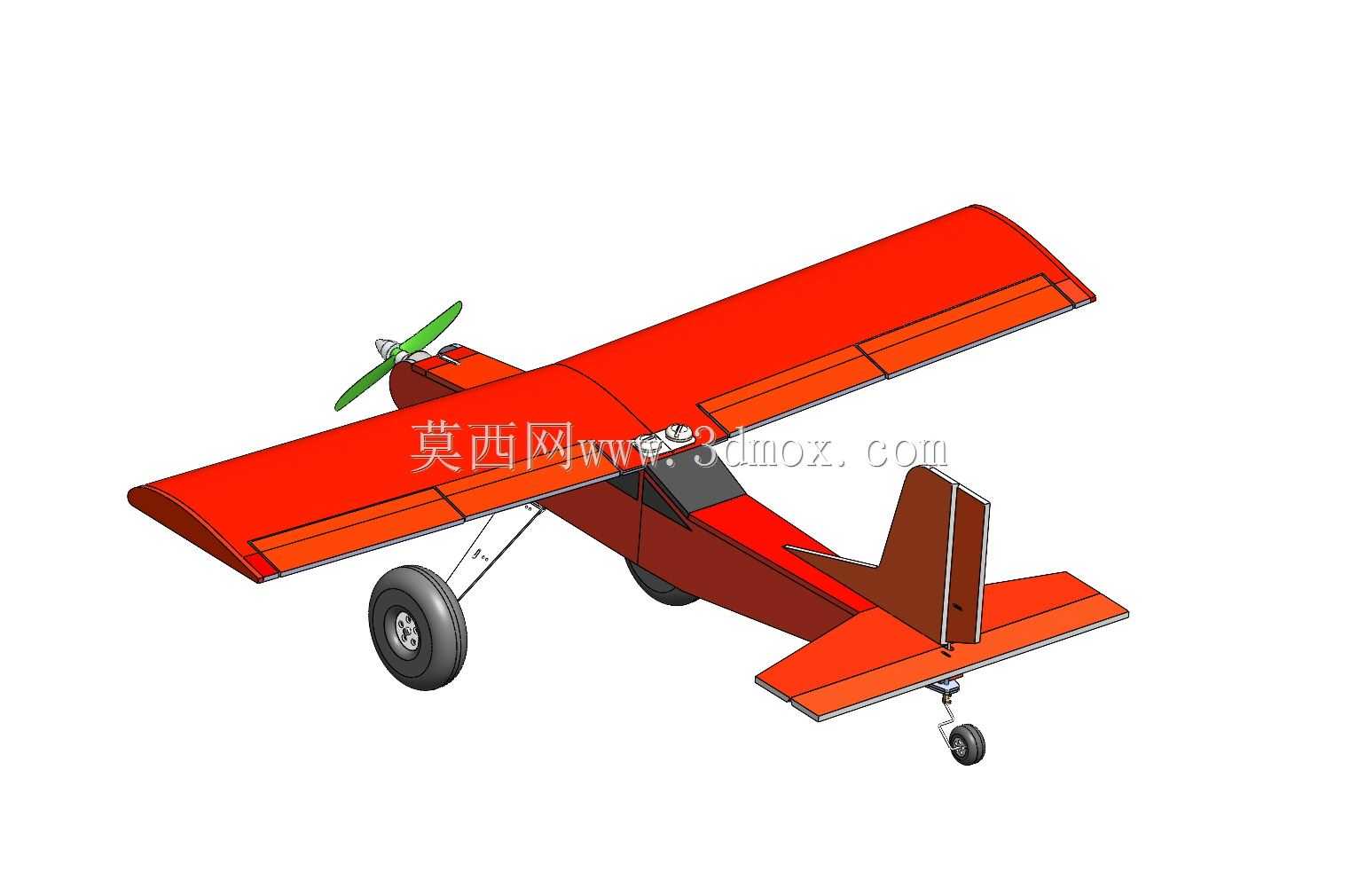

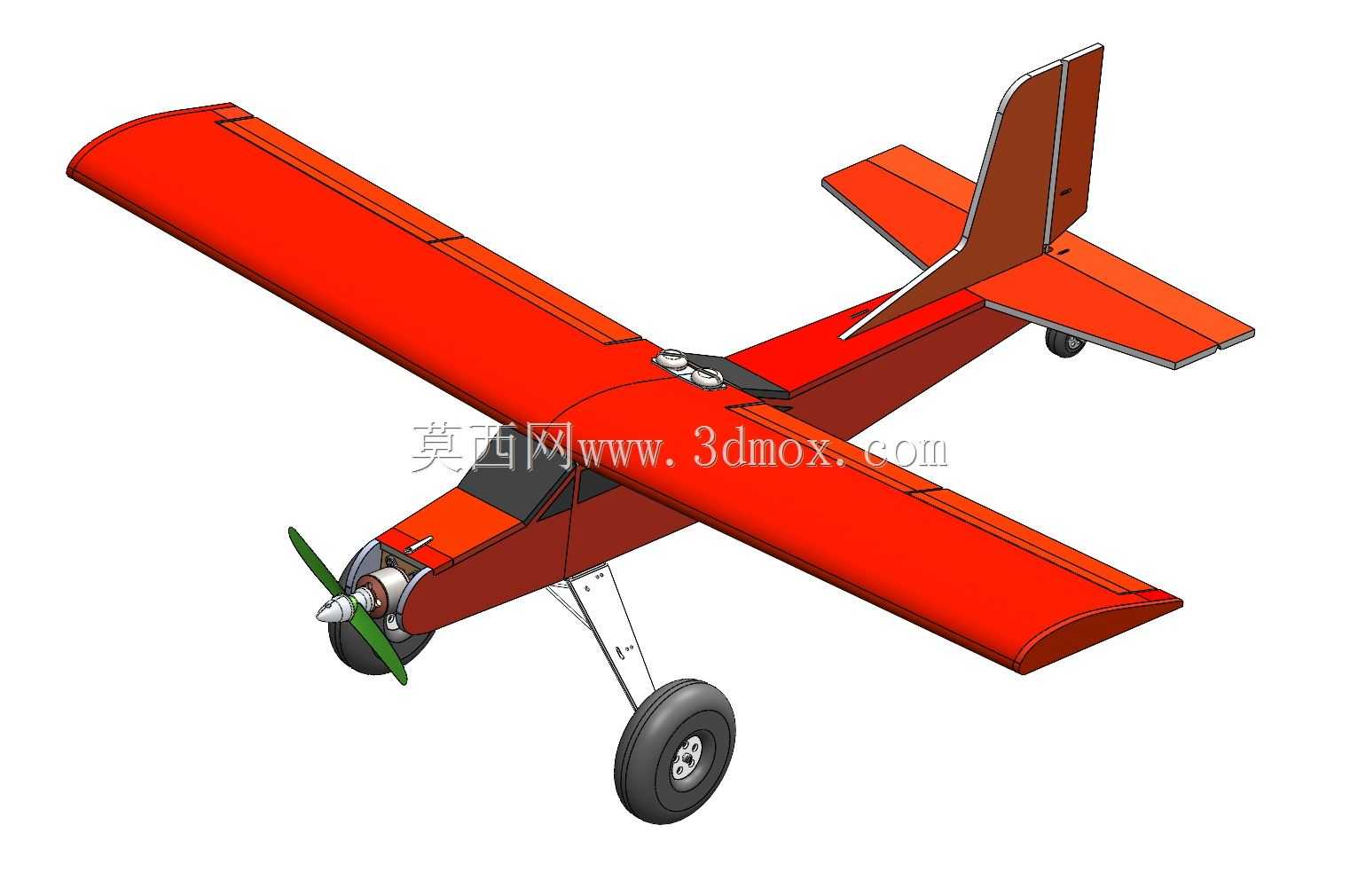

超短距起降固定翼教练机三维设计

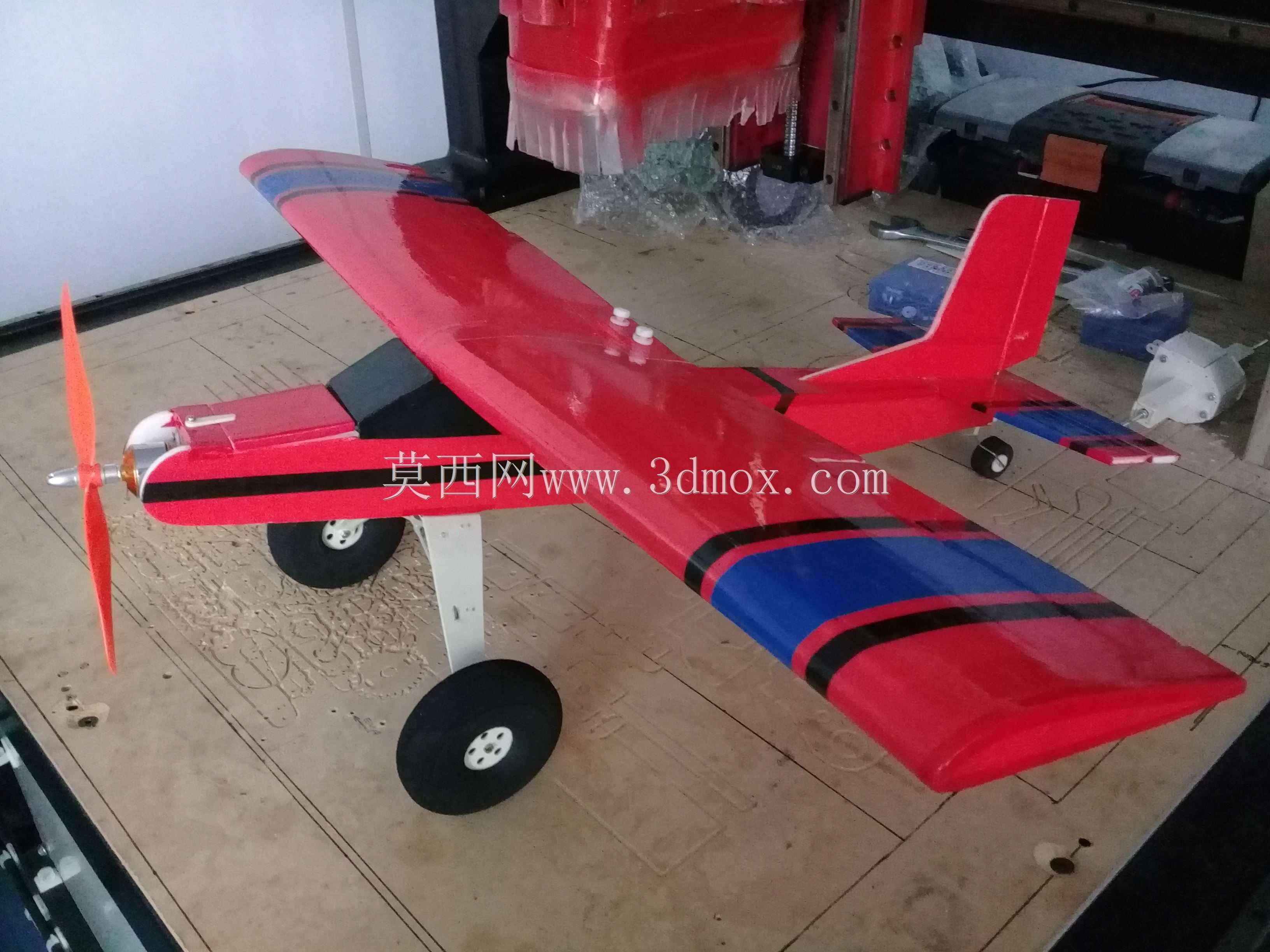

　　这款超短距起降固定翼机型的三维设计，核心面向初级飞行训练、航模实操教学以及小型通用航空场景的前期方案验证环节，区别于常规通航飞机对长跑道的依赖，该机型的气动布局经过针对性优化，能够在长度有限的平整场地、临时起降点完成起飞与降落动作，适配野外作业点通勤、飞行爱好者入门训练、小型航空科普教学等多场景的使用需求。从实际用途来看，该机型作为教练用途设计，整体操纵逻辑做了容错优化，操纵面的舵效设置偏温和，不会因为新手的小幅误操作出现过度姿态响应，能够降低入门学员的操作门槛，同时机身结构预留了足够的改装冗余，可根据后续使用需求加装小型任务载荷、航拍设备或者传感装置，拓展应用边界。

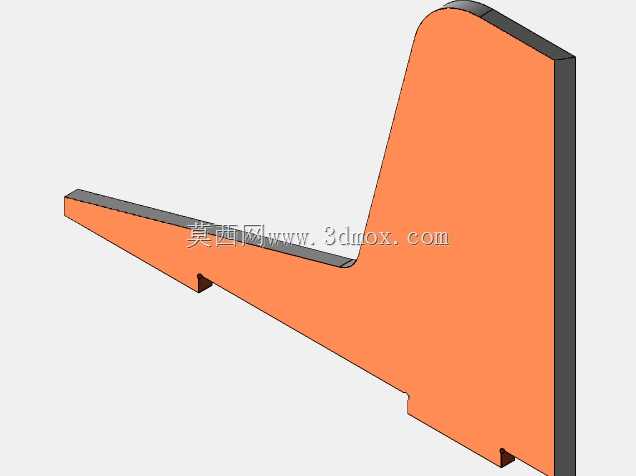

　　设计过程中首先围绕短距起降的核心需求做气动布局匹配，上机翼采用大相对厚度的平直翼型，机翼安装角设置为3度，能够在较低的进近速度下提供足够升力，降低失速速度阈值，配合机翼后缘的全展长襟翼设计，起飞阶段襟翼下放15度即可提升30%以上的低速升力，降落阶段襟翼下放至35度可大幅增加飞行阻力，缩短滑跑距离。尾翼部分采用常规布局的高置平尾设计，避开机翼下洗气流的直接干扰，保证低速大迎角状态下平尾的操纵效率，避免起降阶段出现尾翼失速导致的姿态失控问题。机身主体采用矩形截面过渡设计，既能够降低结构加工难度，也能为内部的燃油舱、航电设备、操纵机构预留充足的安装空间，机头位置的发动机安装座做了倾斜角度匹配，保证螺旋桨旋转平面与机身轴线存在合适的下拉角，抵消大油门状态下的扭矩偏转，降低平飞阶段的配平阻力。

　　起落架部分采用后三点式布局，主起落架设置在机翼下方靠前位置，采用弹簧钢减震结构搭配大尺寸低压轮胎，轮胎采用EVA材质搭配PVC轮芯，能够适应砂石、草地等不平整的临时起降场地，吸收降落阶段的冲击载荷，尾轮采用可转向设计，与方向舵操纵机构联动，地面滑行阶段可通过脚舵直接控制滑行方向，降低地面操纵的复杂度。整机的外形尺寸经过严格的边界控制，机身总长度为645mm，机翼展长为800mm，垂尾顶端距离地面高度控制在220mm以内，整体尺寸适配小型航模的运输、存放需求，也可作为等比例放大设计的验证缩比模型，所有部件的安装接口均做了模块化设计，机翼、尾翼、起落架均可快速拆卸，便于日常维护与部件更换，机身各段的连接位置均设置了定位止口，装配过程中无需额外调整即可保证各气动面的相对位置精度，降低装配误差对飞行性能的影响。

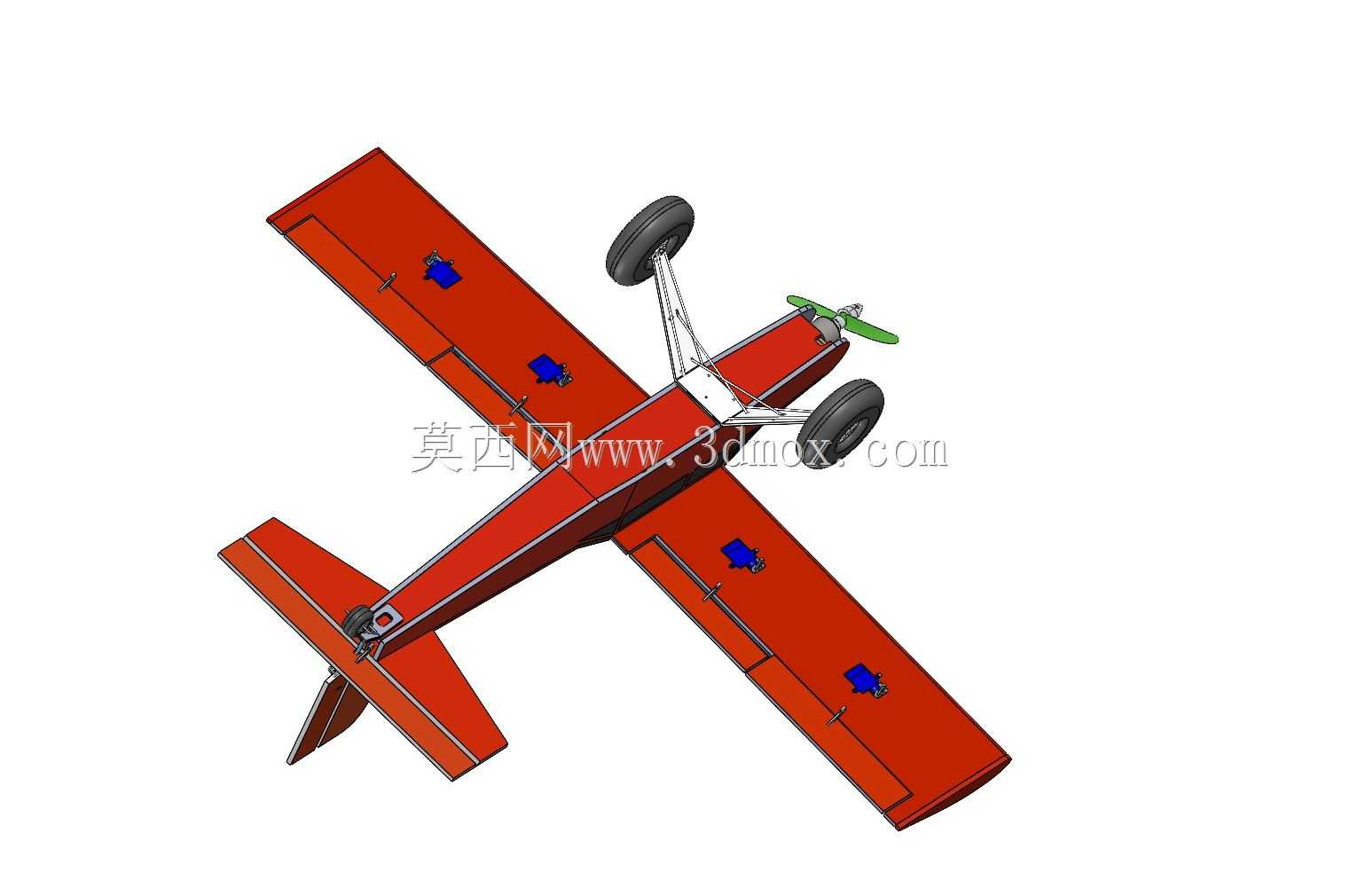

　　从结构强度设计来看，机翼主梁采用层压结构设计，翼肋按照等间距布置，能够承受3G以上的机动过载，满足教练机日常训练中的大坡度转弯、低空通场等机动动作的强度要求，机身蒙皮与骨架的连接位置做了加强筋设计，避免降落冲击、机动过载导致的蒙皮变形，发动机安装座周围的结构做了局部加厚处理，传递发动机振动与螺旋桨拉力载荷，避免长期使用出现结构疲劳。操纵系统的传动路径做了最短化设计，舵机安装位置靠近对应操纵面，缩短传动拉杆长度，降低操纵间隙，提升操纵响应精度，所有传动拉杆的两端均设置了调节长度的螺纹接头，可在装配调试阶段精确调整舵面中立位置与最大偏转角度，匹配不同训练阶段的操纵灵敏度需求。
