带安装杆的万向脚轮轮子组件结构设计

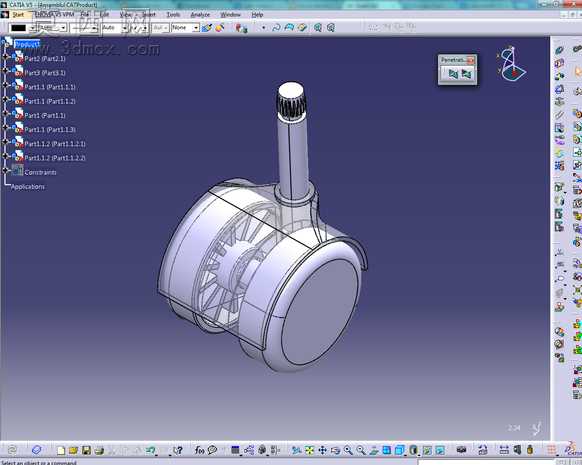

本作品为带安装插杆的万向脚轮轮子组件三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了脚轮组件的全部装配结构与细节特征。建模初期先梳理脚轮的功能逻辑：该组件需实现绕安装杆轴线的360度水平转向，同时轮子可绕自身轮轴顺畅转动，因此建模时优先确定核心基准轴线，分别以安装杆中心、轮轴中心作为两大装配基准，保证各零件的装配对位精度。模型整体分为三大结构模块：顶部的安装插杆模块、中部的转向连接支架模块、下部的滚轮主体模块。安装插杆部分做了滚花防滑结构设计，建模时通过圆周阵列特征生成插杆上部的竖向防滑齿，还原实际产品压装时的防滑咬合结构，插杆与下部转向座的连接位置做了过渡圆角处理，避免应力集中。中部转向支架采用半包式轮架结构，建模时通过曲面拉伸、加厚、布尔运算生成轮架的弧形包覆轮廓，轮架内部预留了轮轴安装孔位，同时在转向座与轮架的衔接位置做了加强筋结构，通过筋特征命令生成径向分布的加强肋，提升轮架的承重抗形变能力。下部滚轮部分采用实心轮体结构，建模时先绘制轮体的截面轮廓，通过回转命令生成轮体基础形态，轮体与轮轴的配合位置做了轴孔公差预留的结构设计，轮体外缘做了微小的圆角过渡，模拟实际橡塑轮体的边缘钝化效果。整个装配模型采用自底向上的建模思路，每个零件单独建模后通过同轴、面重合等装配约束完成整体组装，可清晰展示各零件的装配关系与运动逻辑，模型未添加冗余渲染材质，以线框加实体着色的模式展示内部结构，方便查看轮架内部的加强结构、轴孔配合位置的细节，所有特征均保留参数化编辑属性，可根据实际承重需求调整轮体直径、安装杆长度、轮架厚度等核心参数，适配不同的设备安装场景，建模过程中对易产生应力集中的棱角位置均做了圆角优化，符合五金配件的实际加工工艺要求，不存在无法开模或加工的倒扣、薄壁等不合理结构，完整还原了工业万向脚轮的真实结构形态。
