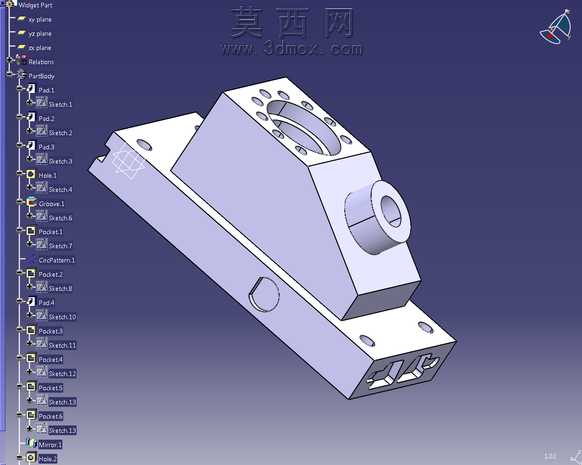

带安装底座的多接口机械功能部件

该机械部件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的工艺合理性要求，对每一处结构特征都做了可制造性校验。整体结构分为下部安装底座与上部功能主体两大模块，下部底座为长条形板式结构，表面预留了多组对称分布的安装通孔，可通过标准紧固件完成与配套设备基座的稳固连接，底座边缘做了倒角处理，避免装配过程中出现锐边划伤的问题，同时在底座侧面设计了半圆形定位卡槽，可与配套定位销配合实现快速安装对位，降低装配调试的难度。上部功能主体采用梯台式变截面结构，与下部底座通过一体化建模实现无缝衔接，保证整体结构的连接强度；主体顶部设计了带环形阵列安装孔的圆形接口，可用于对接外部回转类功能组件，环形孔位的位置度公差在建模时做了严格约束，保证对接后的同轴度符合装配要求；主体侧方设计了带同轴凸台的横向圆柱接口，接口内部预留了贯通的装配空腔，可用于穿设传动轴、输送管路等配套元件，凸台外壁做了精度约束，可适配标准规格的密封件或轴承类配件；主体下部靠近底座的位置设计了两组对称的矩形卡槽结构，可用于卡接配套的电气元件或管路固定卡扣，拓展部件的集成适配能力。建模过程中对所有棱边都做了符合机械设计规范的圆角处理，既消除了应力集中隐患提升部件结构强度，也让整体外观更符合工业设计的审美要求。材质方面预设为常用的高强度铝合金材质，表面做阳极氧化处理的视觉效果，既保证部件具备足够的结构强度，也能有效控制整体重量，适配轻量化装配的需求。整体设计思路围绕模块化集成装配展开，将安装定位、多接口对接、元件集成等功能整合在单一部件上，可作为专用机械设备的核心连接功能组件使用，减少装配环节的零件数量，提升设备整体的装配效率与运行稳定性。
