手摇螺旋顶升机械结构三维设计作品

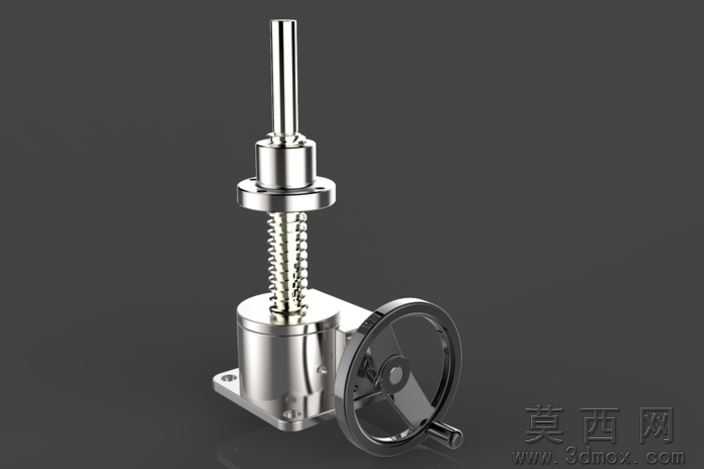

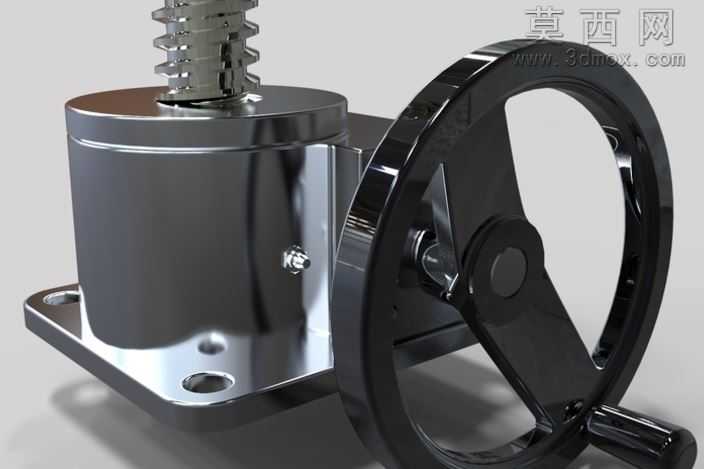

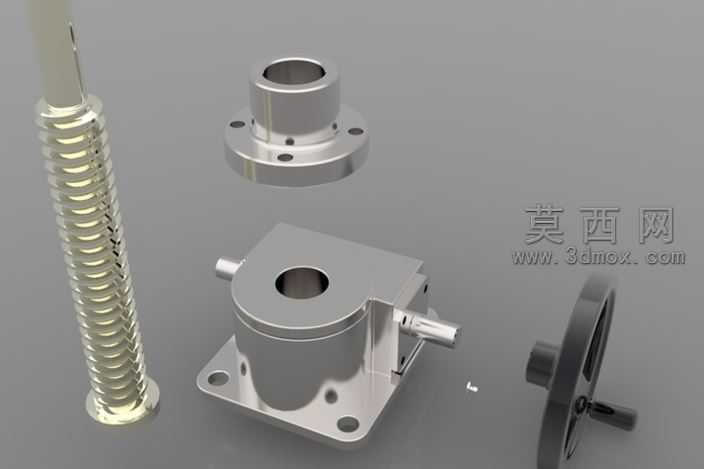

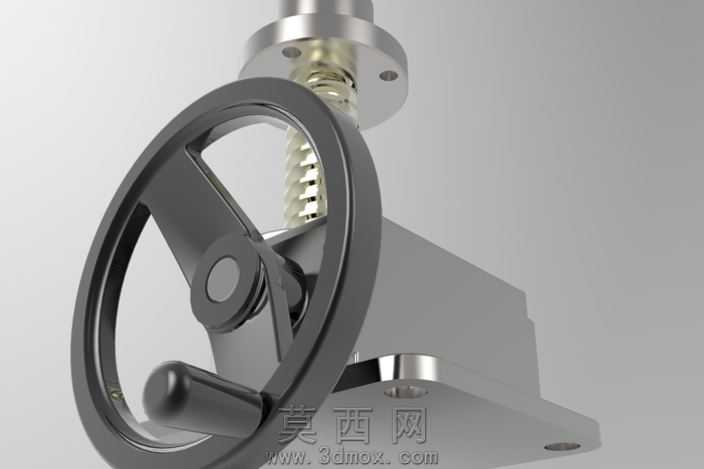

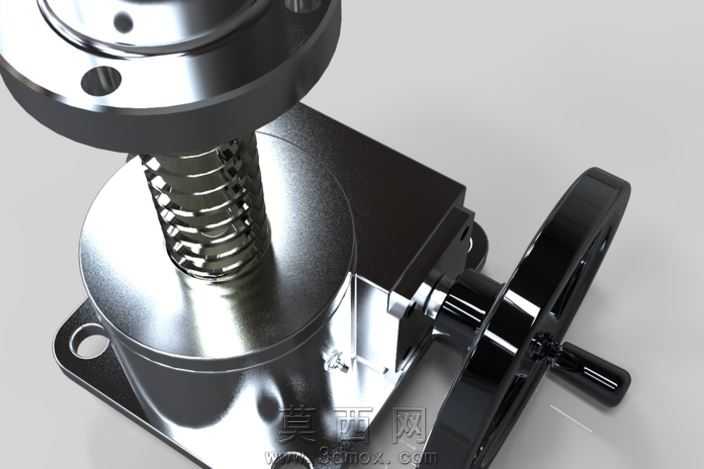

本作品为手摇式螺旋顶升机械结构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先针对核心传动部件梯形丝杠进行参数化建模，严格按照梯形螺纹的牙型角、螺距、公称直径等参数绘制螺旋扫描特征，保证螺纹啮合面的几何精度符合机械传动设计规范。对于手摇轮部件，分别构建轮辐、握持手柄、轮毂的独立特征，通过同轴心、重合等装配约束实现手柄与轮体的可转动配合，还原实际使用中手摇操作的运动逻辑。底座部分采用带安装孔的方形钣金结构建模，对安装孔做沉头特征处理，边缘添加合理的铸造圆角，还原金属铸件的工艺特征。箱体部分构建容纳蜗轮蜗杆传动副的内腔结构，保证内部传动件的装配间隙符合设计要求，避免运动干涉。材质与渲染阶段，对所有金属结构件赋予镀铬金属材质，调整材质的反射率、粗糙度参数，模拟机加工后抛光镀铬的金属光泽效果，对握持手柄部分添加哑光防滑纹理材质，区分操作部件与结构部件的视觉差异。渲染时采用三点布光方案，主光源从斜上方投射突出金属表面的高光反射，辅助光源补光消除结构暗部死黑，环境光添加柔和的HDR环境贴图，让金属表面的反射更具真实质感，最终渲染图清晰展现了丝杠与螺母的啮合结构、手摇轮与箱体的连接关系、底座的安装定位特征。设计思路上，该结构依托螺旋传动的自锁特性，实现顶升后的位置保持，无需额外锁紧机构即可承载额定载荷，手摇输入通过内部蜗轮蜗杆副实现减速增扭，将手轮的旋转运动转化为丝杠的直线顶升运动，整体结构紧凑，传动平稳，可适配小行程重载顶升的作业场景，各零件的建模均考虑了实际加工的工艺可行性，对配合面预留了合理的公差间隙，装配过程中完成了全局干涉检查，确保所有运动部件在全行程范围内无碰撞卡滞问题。
